| Fabrikat: | ELB |
| Typ: | Smart BD 10 Comfort |
| Baujahr: | 2009 |
| Steuerung: | B&R Comfort |

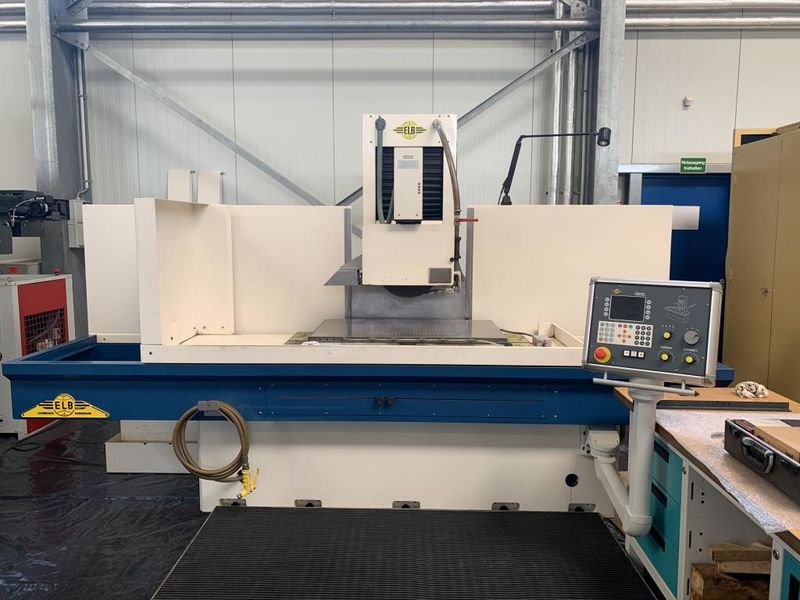

Die Flach- und Profilschleifmaschine ELB Smart BD10 aus dem Baujahr 2009 ist ausgestattet mit einer B&R "Comfort" Steuerung. Diese Steuerung bietet automatische Schleifzyklen zum Plan- und Einstechschleifen in Verbindung mit einer grafikunterstützten Eingabe und einfacher Teach-In-Funktion. Auf dem Arbeitstisch der ELB Smart BD10 ist eine Magnetspannplatte mit einer Spannfläche von 1.000 x 600mm montiert. Der elektrische Geradabrichter mit automatischer Abrichtkompensation ist über dem Spindelkasten montiert. Die Schleifspindel ist axial und radial spielfrei gelagert, wird von einem frequenzgeregelten 10kW Drehstrommotor angetrieben und kann Schleifscheiben bis 400 mm Durchmesser und 100 mm Breite aufnehmen. Eine Nassschleifeinrichtung mit Kühlmittelbehälter und Papierbandfilter runden die Austattung dieser sehr gepflegten Maschine nach oben hin ab.
Technische Ausstattung/Merkmale
| Schleifbereich: | |
| Schleiflänge | 1.000 mm |
| Schleifbreite | 600 mm |
| Schleifhöhe (ab Arbeitstisch) | 600 mm |
| Tischbelastung (auf Magnetplatte) | 1.000 kg |

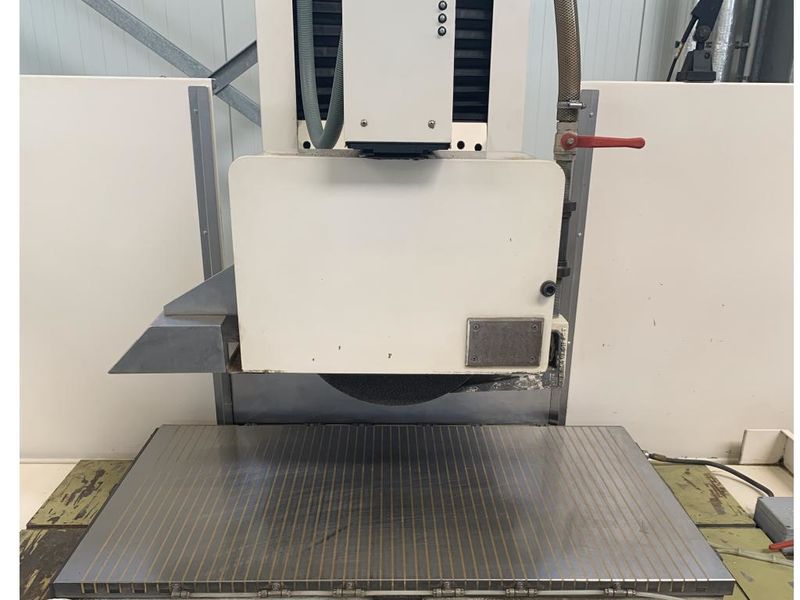

| Magnetaufspannplatte: | |
| Spannfläche | 1.000 x 600 mm |
| Höhe ca. | 80 mm |
| Ausführung | Querpolteilung |
| Polteilung | 18 mm |
| Gewicht ca. | 361 kg |
| Luftbohrungen mit Sintermetalleinsatz | |
| 2-reihig angeordnet in Standardausführung |
| X-Achse-Tischlängsbewegung: | |
| Tisch Aufspannfläche | 1.360 x 590 mm |
| Tischlängshub | max. 1.100 mm |
| Antrieb X-Verstellung | hyraulisch |
| Z-Achse-Querverstellung der Schleifscheibe: | |
| automatischer Querweg | max. 560 mm |
| Antrieb Z-Verstellung | Kugelumlaufspindel |
| Auflösung | 0,001 mm |
| Eilgang | max. 2.000 mm/min |
| Y-Achse-Senkrechtverstellung der Schleifscheibe: | |
| Antrieb Y-Verstellung | Kugelumlaufspindel |
| Auflösung | 0,001 mm |
| Vorschub: | max. 1.500 mm/min |
| Elektrischer Geradabrichter: | |
| Positionierung | über dem Spindlekasten |
| Abrichtbreite | 1-105 mm |
| Diamantzustellweg | 80 mm |
| Diamantaufnahme | MK 0 |
| Abrichtdiamant | 0,75 Karat |
| inkl. Abrichtkompensation |
| Schleifspindelkopf: | |
| Motor Ausführung | DS-Flanschmotor |
| Antriebsleistung | 10 kW |
| Schleifspindeldrehzahl | 1.000 - 3.000 min-1 frequenzgeregelt |
| Spindellagerung | axial und radial spielfrei |
| Schleifscheibenabmessung | 400 x 100 x 127 mm |

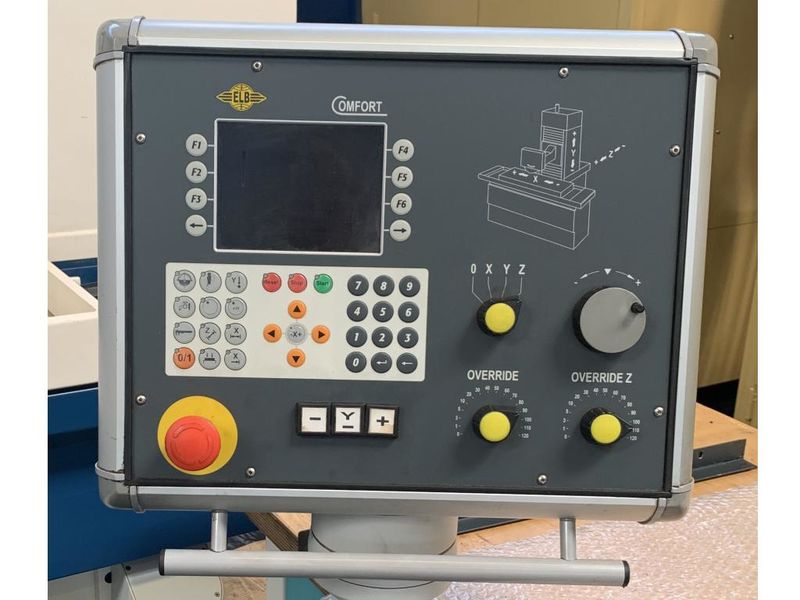

| ELB Schleifprogramm " Comfort": |
| • Schleifunktion Planschleifen • Schleiffunktion Einstechschleifen • Schleiffunktion ECO-Schleifen (kombiniertes Einstech- und Planschleifen) • Schleiffunktionen jeweils mit hinterlegtem automatischem Schleifzyklus • Einfache Bedienung zum manuellen und automatischen Schleifen • Digitale Positionsanzeige im Display • Darstellung der aktuellen Einstellungen im Display • Automatisches Abrichten inkl. Abrichtkompensation • Grafikunterstützte Eingabe und Teach-In Funktion |
| Ausstattung, Zubehör |

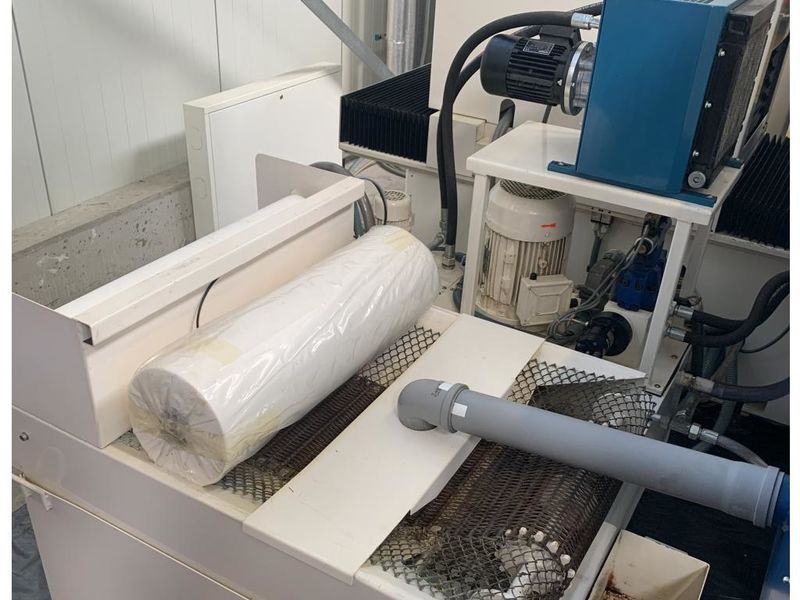

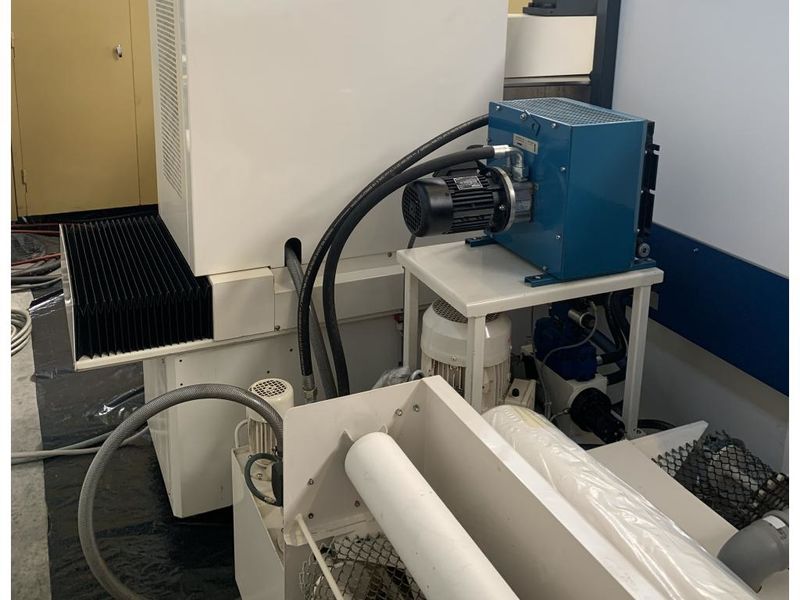

| • Elektro-Permanent-Magnetspannplatte 1.000x600mm • Nassschleifeinrichtung mit Kühlmittelbehälter, Tankinhalt 360l, Kühlmittelpumpe, Leistung 52l\min., Spritzwasserschutz, Kühldüse mit Halterung • Universal-Papierfilterautomat, Filterpapierbreite 710mm, Reinigungsleistung 80l\min. • Elektrischer Geradabrichter • Magnetplattenversorgungsanlage mit Haftkraftregelung (30 – 100%) • Wasserrinnenspülung incl. Sprühpistole • Maschinenleuchte |
