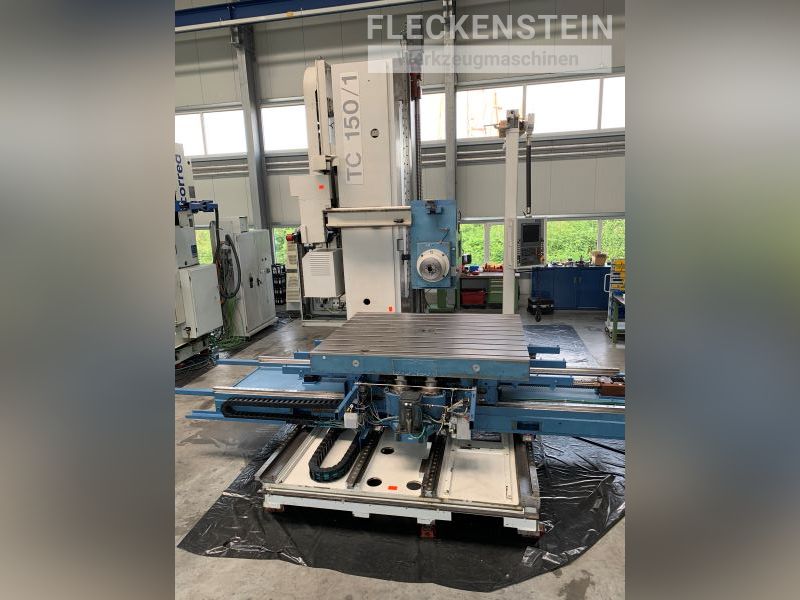

5-Achs Horizontal Bohr- und Fräsmaschine UNION TC 150
Video zur Maschine
Details
| Fabrikat: | UNION |
| Typ: | TC 150 |
| Baujahr: | 2007 |
| Steuerung: | HEIDENHAIN iTNC 530 |
Haben Sie noch fragen?
Kontaktieren Sie uns unter
Beschreibung
Die UNION TC-150 ist ein 5-achsiges Tischbohrwerk zur effektiven Mehrseitenbearbeitung von mittelschweren Werkstücken. Die horizontale Bohr- und Fräsmaschine in Kreuztischausführung ist ausgestattet mit einer Arbeitsspindel Ø 150mm und einem Werkzeugmagazin mit 60 Magazinplätzen und automatischem Werkzeugwechselsystem. Der Arbeitstisch mit einer Aufspannfläche von 1.600x2.000mm kann Werkstücke bis zu einem Gewicht von 10 Tonnen aufnehmen. Die Hauptspindel hat ein maximales Drehmoment von 2.179 Nm und leistet bis zu 46kW bei 3.000 U\min. Eine Kühlmittelanlage mit Bandfilteranlage, innerer (20 bar) und äußerer (3 bar) Kühlmittelzufuhr sowie eine rundverfahrbare Sonderumhausung, angebracht am Tisch, runden das Austattungspaket dieses Bohrwerks Typ UNION TC-150 ab.
Konstruktionsmerkmale:
Maschine:
- Spielfreie Kugelrollspindeln in allen Linearachsen
- Direkte, absolute Messsysteme in allen Achsen, Fabr. HEIDENHAIN
Maschinenbett:
- Breite stark verrippte Stahlkonstruktion, 4-Bahnenbett
- Vorgespannte Kompakt-Rollen-Linearführungen für spielfreie Führung der Schlitten
- Bett und Ständer sind starr miteinander verbunden
Maschinenständer:
- Massiv verrippter Gussständer in Kastenkonstruktion
- Vorgespannte Kompakt-Rollen-Linearführungen für spielfreie Führung des Spindelstocks
- Komplettverkleidung am Ständer für die Spindelstocksenkrechtverstellung
Spindelstock / Bohrspindel:
- Steife Gusskonstruktion
- Lagerung des Spindelsystems mit vorgespannten Präzisionsschrägkugellagern mit Lebensdauerschmierung in vorgezogener fester Spindelausladung gelagert
- Automatische Schaltung der beiden Drehzahlreihen über Vorschaltgetriebe mit gehärteten Zahnrädern und Ölkühlung
- Kraftübertragung auf die Bohrspindel mittels geräuscharmer Präzisions-Keil-Rippenriemen
- Nitriergehärtete, präzisionsgewuchtete Bohrspindel, axial verstellbar, auf beliebige Winkel positionierbar und gegen Späne und Kühlmittel durch ein Spindellabyrinth geschützt
Tischgruppe:
- Kreuzverschiebbarer und drehbarer Aufspanntisch in Gussausführung mit vorgespannten Kompakt-Rollen-Linearführungen mit hoher Steifigkeit für die Längs- und Querverstellung, garantieren zusammen mit der Spindelstock-Senkrechtverstellung eine stick-slip-freie Zirkular-Interpolation.
- Rundtisch mit reibungsarmer, hydrodynamischer Gleitführung mit Kunststoffbelag. Spielfreie Tischrundverstellung (B-Achse) mit optimiertem Doppelritzelantrieb. Tischlagerung mit einem radial und axial wikenden Genauigkeits-Rollenlager.
- Tischunterseite mit kunststoffbeschichteter Gleitführung
- Hydraulische Segmentklemmung
Zubehör:
- Teilumhausung des Arbeitsraums, Sonderumhausung am Tisch – rundverfahrbar
- Betriebsart 3
- Späneförderer
- Kühlmittelanlage für Innen - & Aussenkühlung 30l/20 bar, 50l/3 bar
- Kühlmittelreinigung durch Bandfilteranlage, Kühlmittelinhalt 990l
- Werkzeugmagazin 60 Plätze, automatischer Wechsel
- Stützlager
- Drehmomentüberwachung der Arbeitsspindel
- Minimalmengenschmierung
- 3-D-Funkmesstaster
| Verfahrwege | |
| X-Achse, Tisch-Querverstellung | 2.500 mm |
| Y-Achse, Vertikalbewegung Spindelstock | 2.500 mm |
| Z-Achse, Längsverstellung Ständer | 1.500 mm |
| W-Achse, Pinolenverstellung | 750 mm |
| B-Achse, Tisch-Rundverstellung | 360 Grad |
| B-Achse, Positionierbarkeit | 360.000 x 0,001° |
| Bearbeitungseinheit | |
| Spindeldurchmesser | 150 mm |
| Feste Spindelausladung, Läng | 370 mm |
| Feste Spindelausladung, Durchmesser | 280 mm |
| Kleinster Abstand, Vorderkante Spindel bis Tischmitte | 850 mm |
| Tiefste Stellung über Tischoberfläche | 0 mm |
| Werkzeugaufnahme (Kurzkegel nach DIN 69871) | ISO 50 |
| Antriebsleistung S1 (100%) / S6 (60%) | 37/46 Nm |
| Max. Drehmoment an der Spindel | 2.179 Nm |
| Spindeldrehzahl, stufenlos regelbar | 5-3.000 min-1 |
| NC-Rundtisch | |
| Aufspannfläche | 1.600 x 2.000 kg |
| Zentrierbohrung im Tisch | 100 mm H6 |
| Max. Belastung (max. 150 mm außer Tischm.) | 10.000 kg |
| T-Nutenbreite | 28 mm |
| T-Nutenabstand | 160 mm |
| Positionierbarkeit | 360.000 x 0,001° |
| Max. Verfahrgeschwindigkeiten | |
| Vorschubbereich für X-Y-Z- und W-Achse | 6.000 mm/min |
| Eilgang für alle linearen Achsen | 15.000 mm/min |
| B-Achse | 3 m/min |
| Installationsdaten | |
| Betriebsspannung | 3-400/230 V |
| Frequenz | 50 Hz |
| Anschlusswert | 90 kVA |
| Werkzeugmagazin | |
| Magazintyp | Kettenmagazin |
| Anzahl der Magazinplätze | 60 |
| Max. Ø ohne freie Nebenplätze | 125 mm |
| Max. Ø mit freien Nebenplätzen | 250 mm |
| Max. Werkzeuglänge | 500 mm |
| Max. Werkzeuggewicht | 30 kg |
| Kippmoment | 50 Nm |
