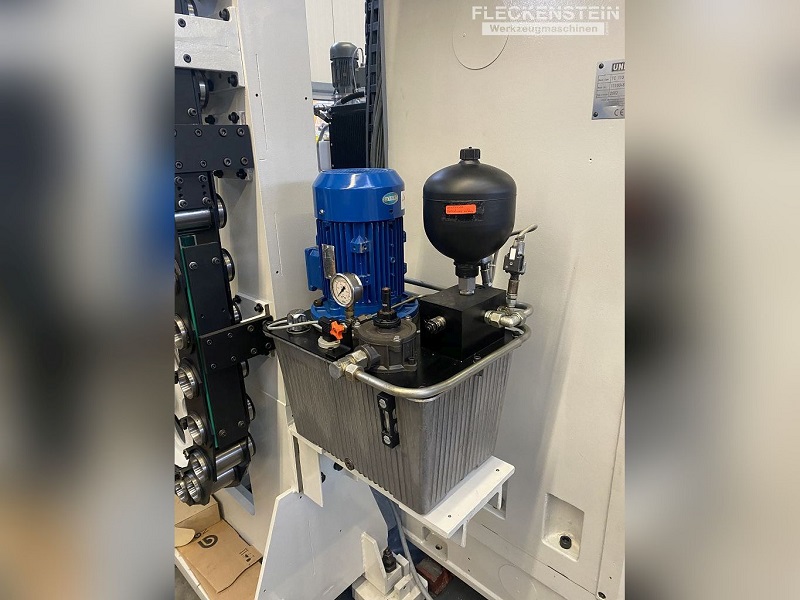

Horizontal Bohr- und Fräsmaschine UNION TC 110
Details
| Fabrikat: | UNION |
| Typ: | TC 110 |
| Baujahr: | 2002 / 2003 |
| Steuerung: | HEIDENHAIN iTNC 530 |
Haben Sie noch fragen?
Kontaktieren Sie uns unter
Beschreibung

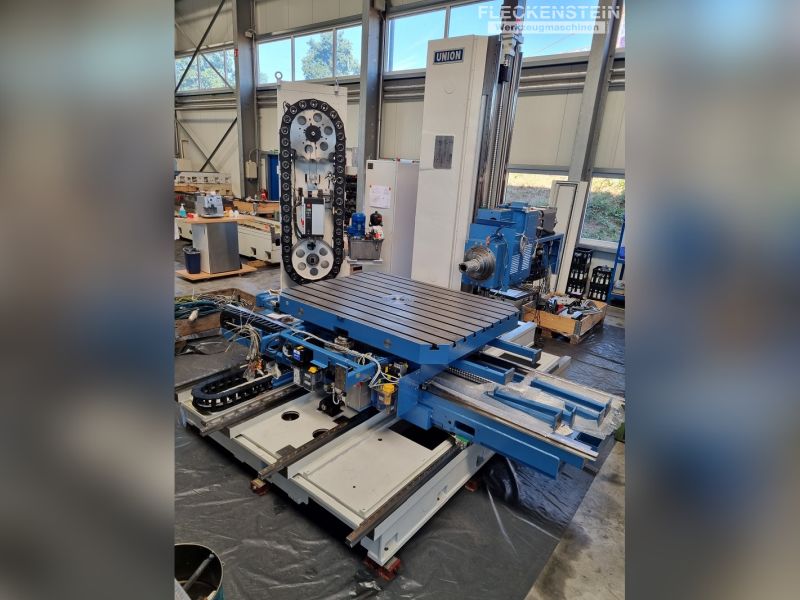

Unser Retrofit-Projekt UNION TC-110 ist ein 5-achsiges Tischbohrwerk zur effektiven Mehrseitenbearbeitung von komplexen kleineren und mittleren Werkstücken. Die horizontale Bohr- und Fräsmaschine in Kreuztischausführung ist ausgestattet mit einer Arbeitsspindel Ø 110mm und einem Werkzeugmagazin mit 60 Magazinplätzen und automatischem Werkzeugwechselsystem.
Der Arbeitstisch mit einer Aufspannfläche von 1.250x1.600mm kann Werkstücke bis zu einem Gewicht von 6 Tonnen aufnehmen. Die Hauptspindel hat ein maximales Drehmoment von 2.012 Nm und leistet 22kW bei 3.000 U\min. Eine Kühlmittelanlage mit Bandfilteranlage und innerer sowie äußerer Kühlmittelzufuhr runden das Ausstattungspaket dieses vielseitig einsetzbaren Bohrwerks UNION TC-110 ab.
| Arbeitsbereich | |
| X-Achse, Tisch-Querverstellung | 2.000 mm |
| Y-Achse, Vertikalbewegung Spindelstock | 1.600 mm |
| Z-Achse, Längsverstellung Tisch | 1.500 mm |
| W-Achse, Pinolenverstellung | 1.500 mm |
| B-Achse, Positionierbarkeit | 360.000 x 0,001° |
| Bearbeitungseinheit | |

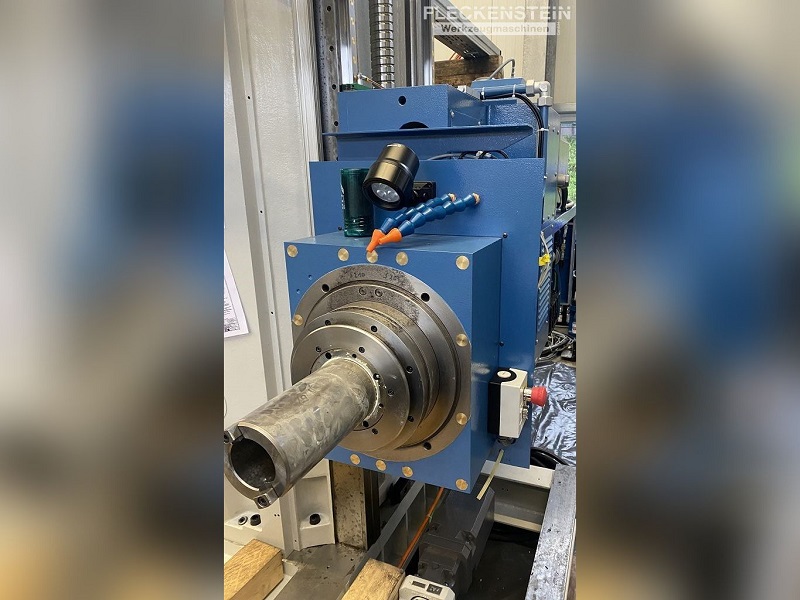

| Spindeldurchmesser | 110 mm |
| Feste Spindelausladung, Länge | 300 mm |
| Feste Spindelausladung, Durchmesser | 260 mm |
| Kleinster Abstand, Vorderkante Spindel bis Tischmitte | 50 mm |
| Tiefste Stellung über Tischoberfläche | 0 mm |
| Werkzeugaufnahme (Kurzkegel nach DIN 69871) | SK 50 |
| Antriebsleistung S1 (100%) / S6 (60%) | 22/27 kW |
| Max. Drehmoment an der Spindel | 2.012 Nm |
| Drehzahlbereich der Spindel | 5 - 3.000 min-1 |
| Spindeldrehzahl, stufenlos regelbar | 5 - 3.000 min-1 |
| NC-Rundtisch | |
| Aufspannfläche | 1.600 x 1.250 mm |
| Zentrierbohrung im Tisch | 100 mm H6 |
| Max. Belastung (max. 150 mm außer Tischm.) | 6.000 kg |
| T-Nutenbreite | 22 mm |
| T-Nutenabstand | 125 mm |
| Positionierbarkeit | 360.000 x 0,001° |

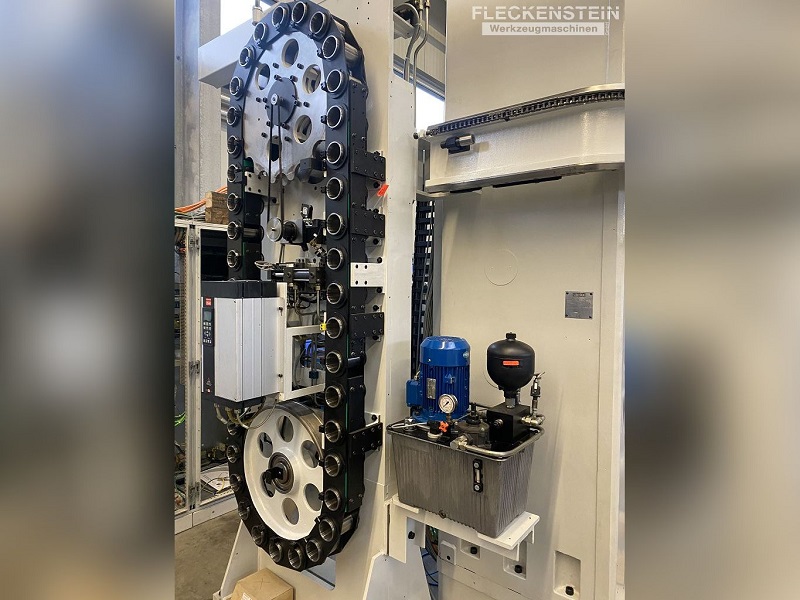

| Werkzeugmagazin | |
| Magazintyp | Kettenmagazin |
| Anzahl der Magazinplätze | 40 |
| max. Ø ohne freie Nebenplätze | 125 mm |
| max. Ø mit freien Nebenplätzen | 250 mm |
| max. Werkzeuglänge | 500 mm |
| max. Werkzeuggewicht | 30 kg |
| max. zulässiges Gewicht aller Werkzeuge | 800 kg |
| Kippmoment | 50 Nm |
