| Fabrikat: |
SIGMA |
| Typ: |
FLEXI 7P-4AX |
| Baujahr: |
2008 |
| Verfahrwege X-Y-Z: |
2.100 (2x1.000) x 700 x 950 mm |
| Steuerung: |

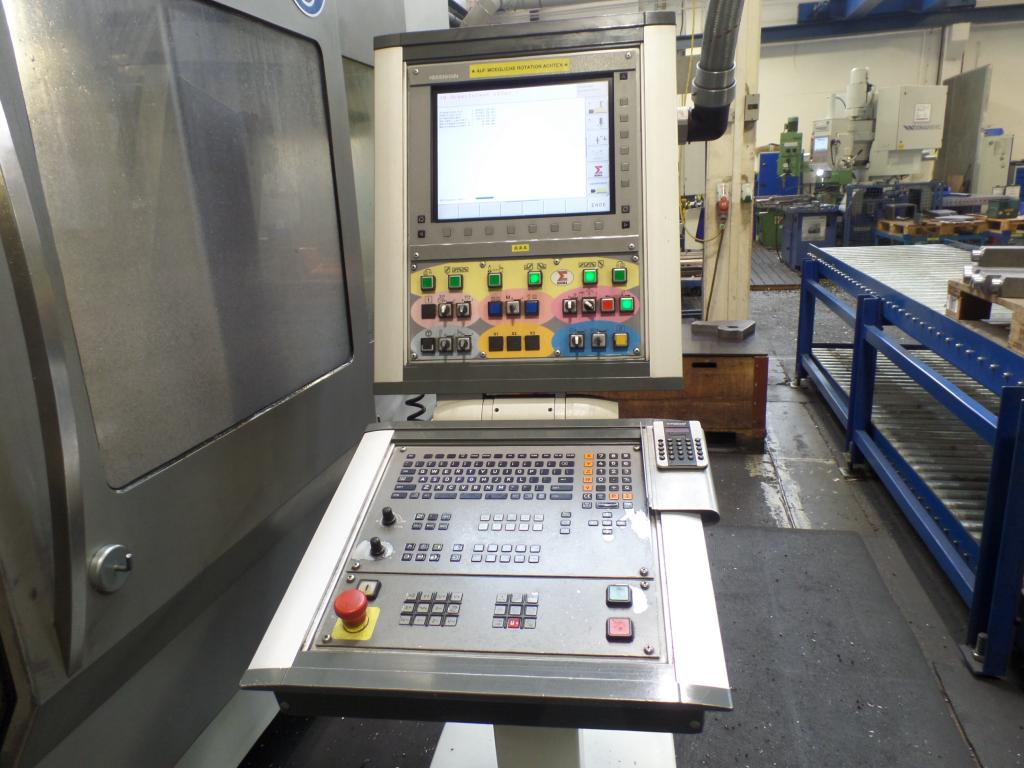

HEIDENHAIN iTNC 530 |

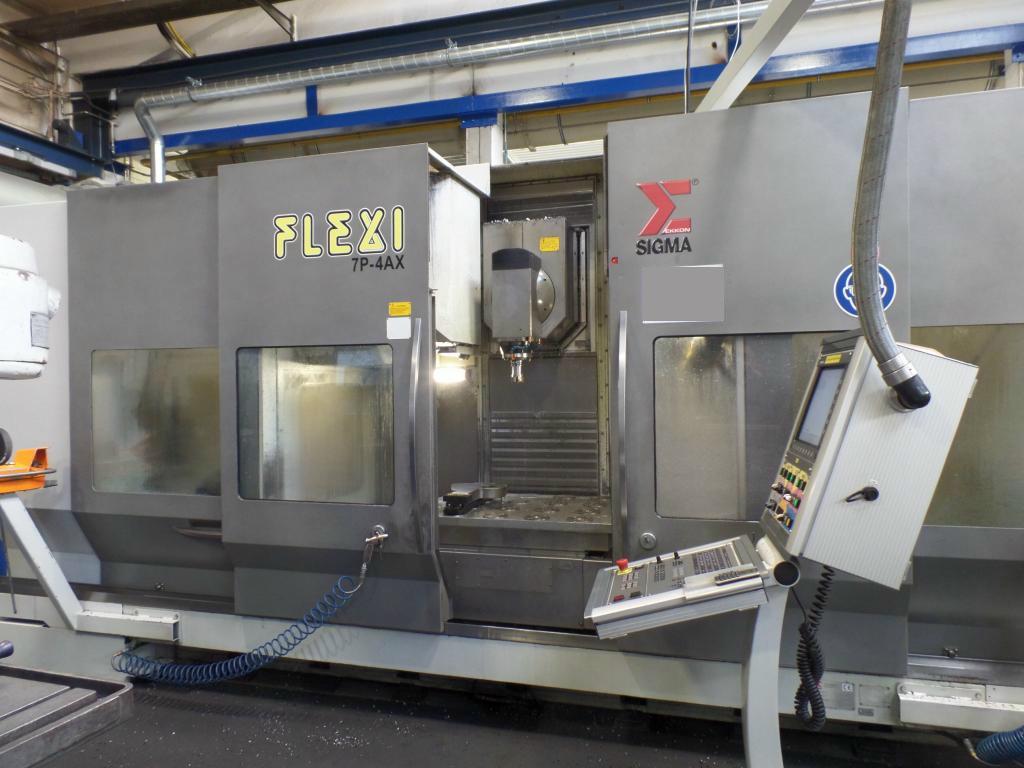

vertikales Bearbeitungszentrum mit NC-Schwenkkopf und vorbereiteter
5-ter Achse und NC-Rundtisch
Technische Ausstattung/Merkmale
| Arbeitsbereich: |
|
Zwei Maschinentische im Arbeitsraum, einzeln verfahrbar für Pendelbearbeitung,
koppelbar für lange Werkstücke.
|
| Arbeitsfläche Tisch |
2 x 1.000 x 730 mm |
| Arbeitsfläche Tisch (gekoppelt) |
1 x 2.075 x 730 mm |
| maximale Werkstückabmessung |
D = 860 x 700 mm |
| max. Tischbelastung |
2 x 1.400 kg |
| max. Tischbelastung (gekoppelt) |
1 x 2.500 kg |
| Verfahrwege: |
|
| X-Achse (Tisch längs) |
2 x 1.500 mm |
| X-Achse (Tisch gekoppelt) |
1 x 2.100 mm |
| Y-Achse (Tisch quer) |
700 mm |
| Z-Achse (Kopf vertikal) |
950 mm |
| B-Achse (Schwenkkopf) |
+/- 110° |
| C-Achse (vorbereitete 5.Achse, Rundtisch) |
+/- 360° |

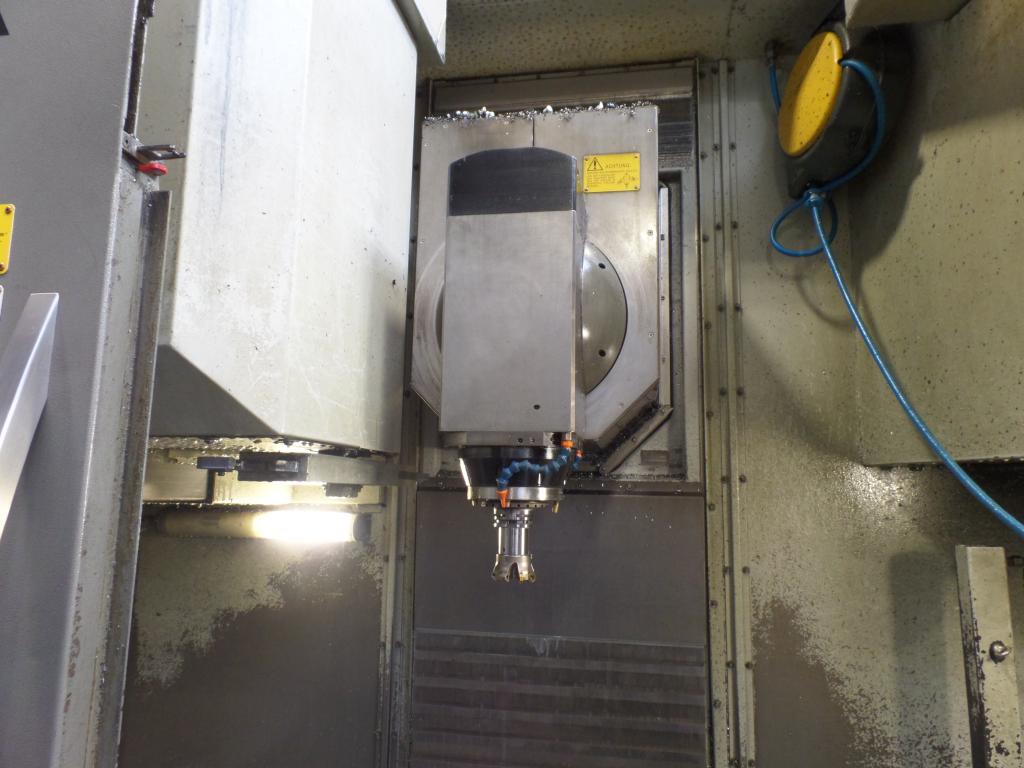

| Hauptspindel: |
|
| max. Leistung, ED 100/40% |
22/33 kW |
| max. Drehmoment, ED 40% |
180 Nm |
| Drehzahlbereich |
40-12.000 min-1 |
| Schwenkbereich B-Achse |
+/- 110° |
| Werkzeugaufnahme DIN 69871 |
SK 40 |
| Anzugbolzen |
DIN 69872 |
| Werkzeugmagazin: |
|
Kettenmagazin mit zwei Laufrichtungen und elektromechanischem Doppelgreifer
|
| Anzahl Plätze |
64 |
| max. Werkzeuglänge |
300 mm |
| max. Werkzeugdurchmesser |
140 mm |
| max. Durchmesser Nachbarwerkzeug |
75 mm |
| max. Werkzeuggewicht |
8 kg |
| Kühlmittelanlage: |
|
Zwei Kühlmittelkreisläufe, jeweils mit eigener Filtereinheit:
- 30 bar innere Kühlmittelzufuhr durch die Spindel
- 5 bar äußere Kühlmittelzufuhr über Brausekranz (4Düsen)
|
| Kühlmittel- Tankinhalt in Späneförderer und Wanne |
650 l |
| Filtersystem Hochdruck 30 bar |
25 mµ |
| Filtersystem Niederdruck 5 bar |
2 x 90 mµ |
| Maschinenabmaße: |
|
| Platzbedarf |
ca. 6,0 x 4,0 x 3,0 m |
| Maschinengewicht |
15.000 kg |
- 2 Stück Nullpunktspannplatten montiert auf beiden Maschinentischen
- 2 Stück Magnetspannplatten 920 x 490 mm
- 30 Stück Werkzeugaufnahmen SK 40
- NC-Rundtisch Fabr. LEHMANN, Typ EA-431.2A, mit Gegenhalter und Spannbrücke
- 3D-Taster
- Maschinenverkleidung mit vollständig geschlossenem Arbeitsraum
- 2 St. Späneförderer längs und quer
- Kühlaggregat für Spindelkühlung
- Elektronisches Handrad HR410
- Maschine EIN 37.700 h, Spindellaufzeit 10.800 h
