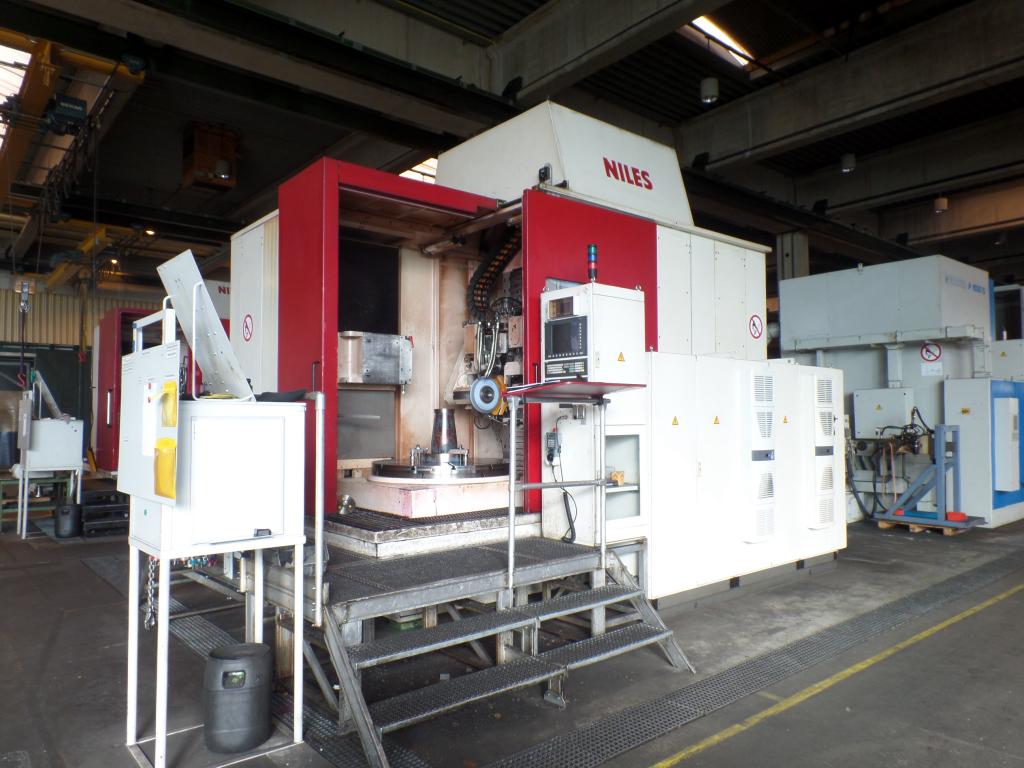

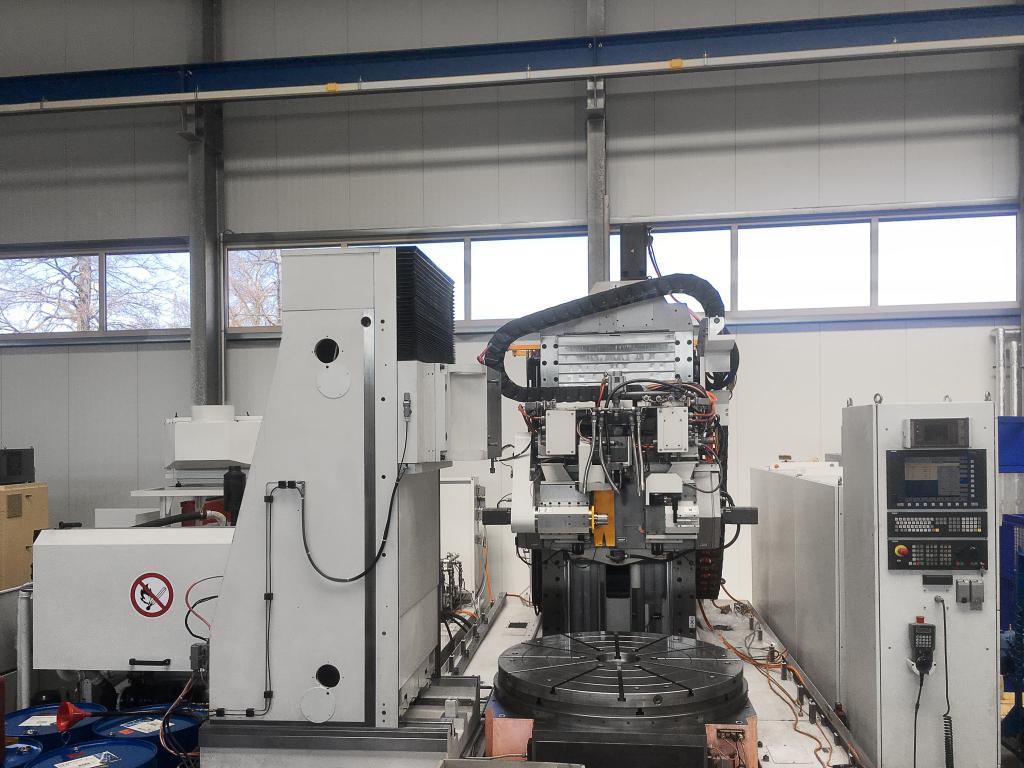

Gebrauchte CNC Zahnradschleifmaschine NILES ZP 20
| Fabrikat: | NILES |
| Typ: | ZP 20 |
| Baujahr: | 2006 |
| Steuerung: | SIEMENS SINUMERIK 840 D |
Technische Ausstattung/Merkmale
Unsere Verzahnungsschleifmaschine NILES ZP 20 mit Siemens Sinumerik 840D Steuerung ist für die hochgenaue Endbearbeitung von geraden und schrägen Außen- und Innenverzahnungen konzipiert. Es können Werkstücke bis zu einem Durchmesser von 2.000 mm, einem Gewicht von 18 Tonnen und einem max. Modul von 34 mm geschliffen werden. Auch Doppelschrägverzahnungen sind möglich. Für lange Werkstücke steht als Abstützung ein Gegenhalter mit Lünettenarm zur Verfügung. Das Maschinenkonzept in hydrostatischer Bauweise verspricht eine lange Lebensdauer bei gleichzeitig höchster Werkstückgenauigkeit. Ein durch den Hersteller angefertigtes Messprotokoll zur Genauigkeit der Maschine liegt vor.
Entwickelt und gebaut vom deutschen Premium-Hersteller NILES, ist diese Verzahnungs-Profilschleifmaschine eine anerkannte Alternative zu vergleichbaren Höfler- oder Gleason Pfauter-Zahnradschleifmaschinen in gleicher Größe.
| Arbeitsbereich: | |
| größter schleifbarer Durchmesser | 2.000 mm |
| Profiltiefe max. | 75 mm |
| Modul max. | 34 mm |
| Achsabstand Rundtisch-Schleifscheibe | 300-1-210 mm |
| Schleifspindel: | |
| Drehzahl max. | 3.130 min-1 |
| Leistung | 25 kW |
| Durchmesser des Spindlezapfens | 80 mm |
| Schwenkwinkel max. | +/- 45° |
| Schleifscheibendurchmesser max. | 400 mm |
| Schleifscheibenbreite max. | 100 mm |

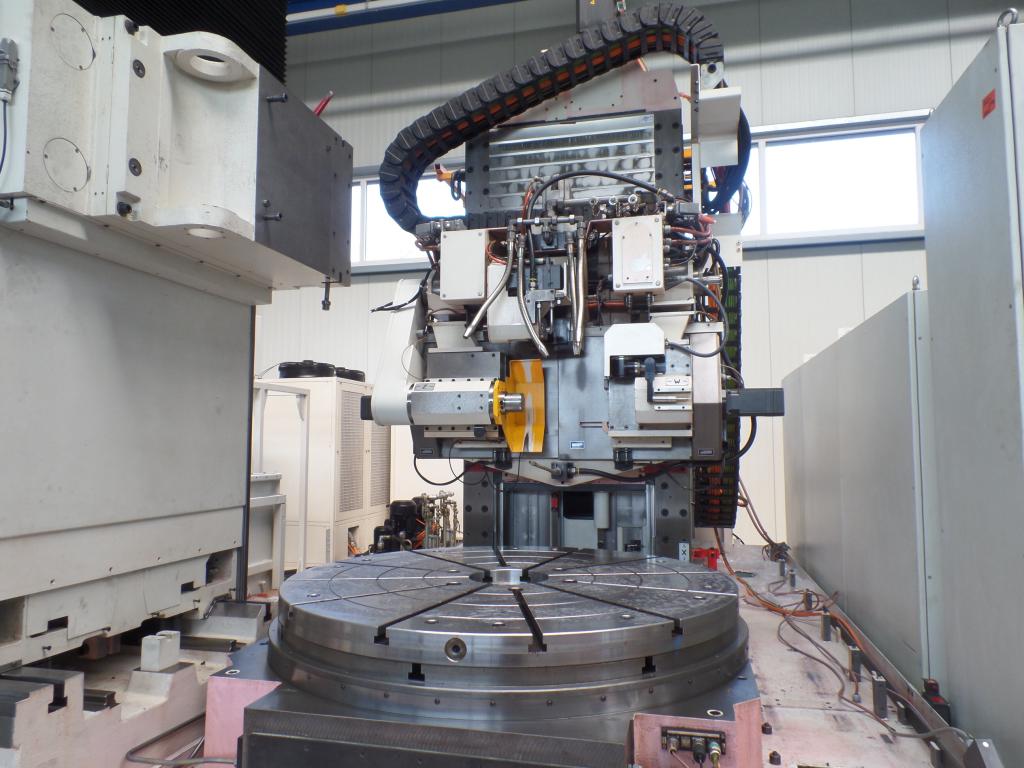

| Werkstücktisch (C-Achse): | |
| Tischdurchmesser | 1.365 mm |
| Tischbohrung | ∅ 650 x 220 mm tief |
| (Durchmesser x Tiefe) | Ø 475 x 300 mm tief |
| ∅ 400 x 500 mm tief | |
| Tischbelastung max. | 180 kN |
| Verfahrwege: | |
| Radialschlittenweg (Y-Achse) | 910 mm |
| Axialschlittenweg (X-Achse) | 1.000 mm |
| Hydrostatische Führungen von Rundtisch, Ständer und Hubschlitten, dadurch praktisch unbegrenzte Lebensdauer und kleinste Zustellungen ohne „Stick Slip“-Effekt. |
| Schleifkopf: |
| 1 Schleifschlitten „Z“ mit Außenschleifspindel Z |
| 1 Schleifschlitten „W“ für Ausricht- und Messeinrichtungen bzw. für die Montage von Sondereinrichtungen z. B. Innenschleifeinrichtung |

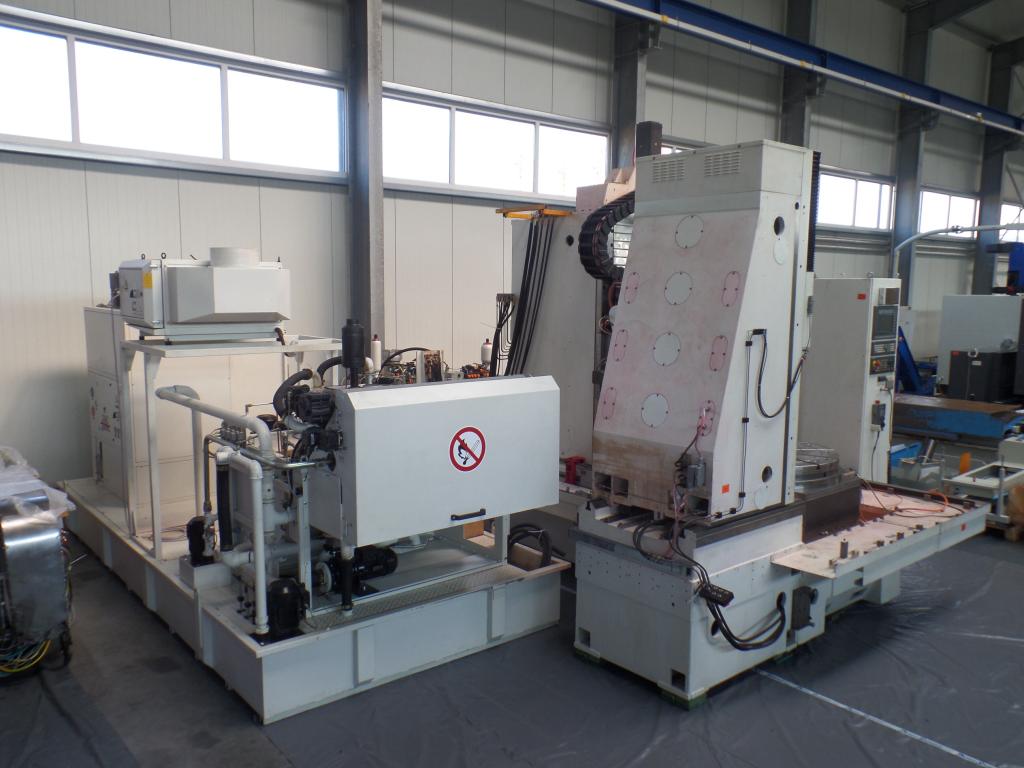

| Gegenständer: |
| Gegenständer mit Lünetten-Gegenhalterarm zum Abstützen von Werkstücken bis Durchm. 1.600 mm. |
| Zum Schleifen von Werkstücken = 1.600 mm wir der Gegenhalter aus dem Arbeitsbereich verfahren. |
| Innenschleifeinrichtung Baugröße ZP4: |
| Die Innenschleifeinrichtung wird auf dem Schleifschlitten „W“ montiert und besteht aus einer Schwenkeinrichtung und verschiedenen Schleifarmen. Angetrieben wird die Innenschleifspindel über den Schleifscheibenantrieb „W“ (25 kW). |
| Zum Abrichten wird der Schleifarm in die Abrichtposition geschwenkt und die Schleifscheibe mit der CNC-Abrichteinrichtung abgerichtet. Der Arbeitsbereich ist für jeden einzelnen Fall durch individuelle Kollisionsuntersuchungen zu ermitteln. |
| Innenschleifarm V300/350 + V300/370: | |
| größte schleifbare Profiltiefe | 45 mm |
| größte Verzahnungsbreite (Geradverzahnung) | 350 mm |
| ∅ Schleifscheibe max. | 300 mm |
| Schleifscheibenbreite max | 50 mm |
| Kleinster abrichtbarer Durchmesser | 180 mm |
| Modul (Zwei-Flankenschiff) | ca. 20 mm |
| Modul (Ein-Flankenschiff) | ca. 24 mm |
| CNC-Steuerung: |
| SIEMENS SINUMERIK 840 D mit 7 CNC-Achsen und 1 Spindel |

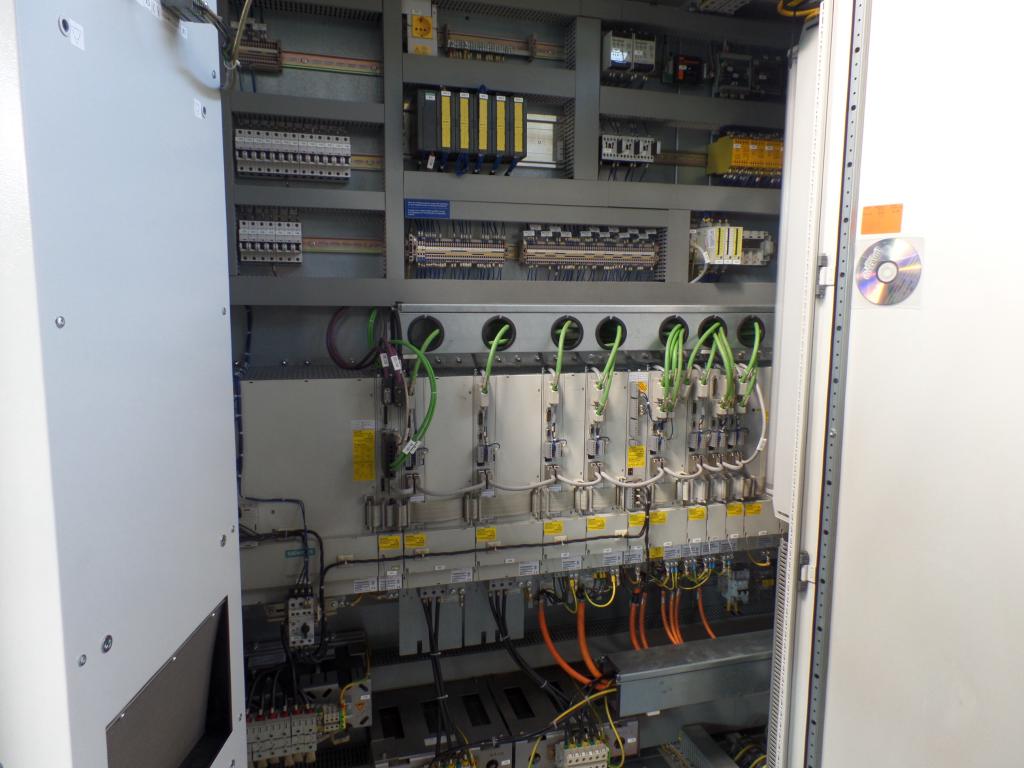

| Alle Achsen mit digitaler Antriebstechnik SIMODRIVE 611 D, integrierte SPS (SIMATIC S7), NCU 573, Datenresistente Steuerungssoftware auf PCMCIA-Card. |
| Ausstattung und Zubehör: |

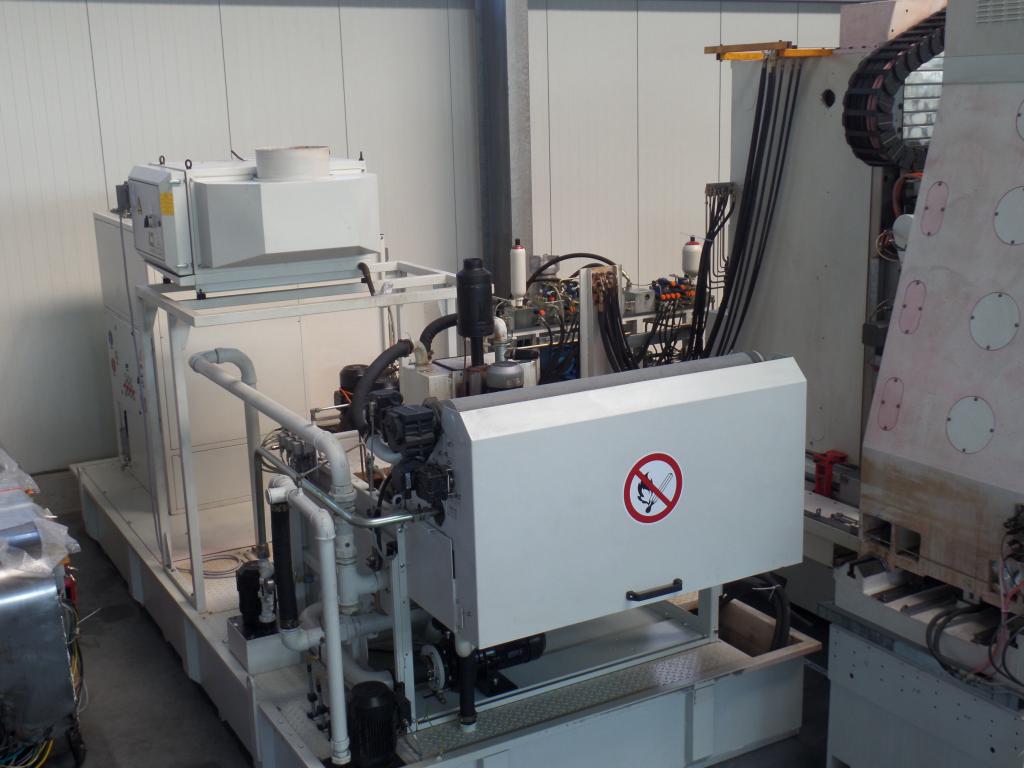

| • Dynamisches Wuchtsystem für automatisches Auswuchten der Schleifscheibe • NC-Abrichteinrichtung zum Abrichten der Schleifscheiben mittels rotierender Diamant-Abrichtrolle. Die Abrichtbahnen werden von der vertikalen Bewegung des Abrichters und der tangentialen Bewegung des Schleifschlittens erzeugt. • Komplette Kühlmittelanlage (Inhalt ca. 2.000 l), Filterleistung 400 l/min, Unterdruck-bandfilteranlage, Vakuumrotationsfilteranlage • Dunstabsaugung • Ölrückkühlanlage für das Schmier-, Kühlschmiermittelsystem, Schleifspindelmotor und Rundtischmotor • Schmierung und Hydraulik in separat stehendem Behälter (Inhalt ca. 600 l) • Volleinhausung des Arbeitsraums • Begehbare Arbeitsbühne • Automatische Schleifkopfschwenkung und –klemmung – stufenlos schwenkbar • Messtaster im Arbeitsraum zum Einmitten des Rohteils für einen gleichmäßigen Materialabtrag • Verzahnungsmessung im Arbeitsraum • Bedienhandgerät mit elektronischem Handrad • Sondersoftware für Doppelschrägverzahnungen • Automatische Schnittaufteilung • Messung von Kopf- und Fusskreisdurchmesser • Elektrisches Freifahren mit Notfall-Strategie • Telefon Diagnosesystem • Maschine in metrischer Ausführung • Elektrische Anlage nach DIN EN 60204/VDE 0113 Teil 1, Betriebsspannung 400 V (50 Hz), Steuerspannung 24 V Gleichstrom, Magnetspannung 24 V Gleichstrom • Maschinenfarbe in Weiß RAL 9002 und Rot RAL 3003 |
