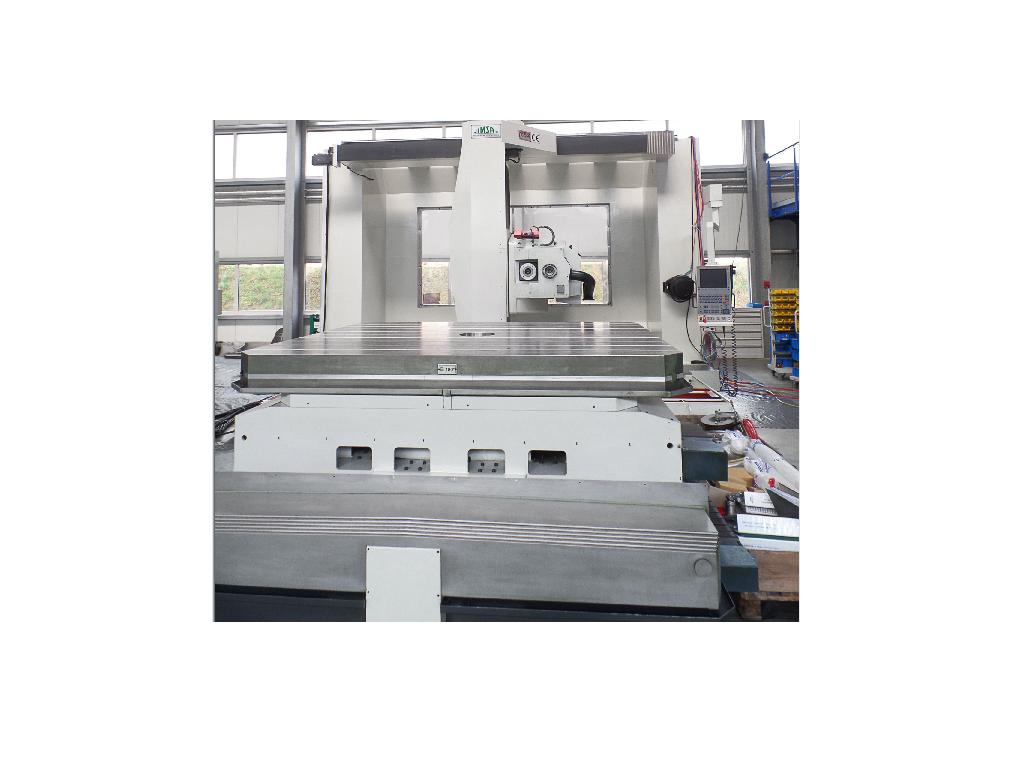

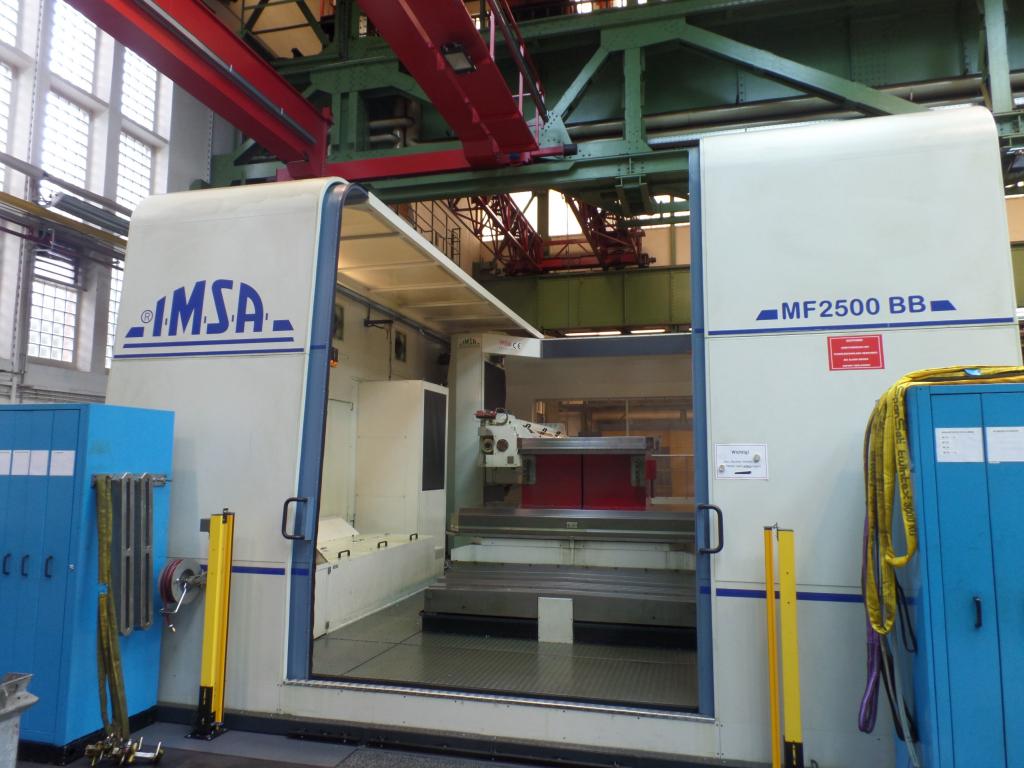

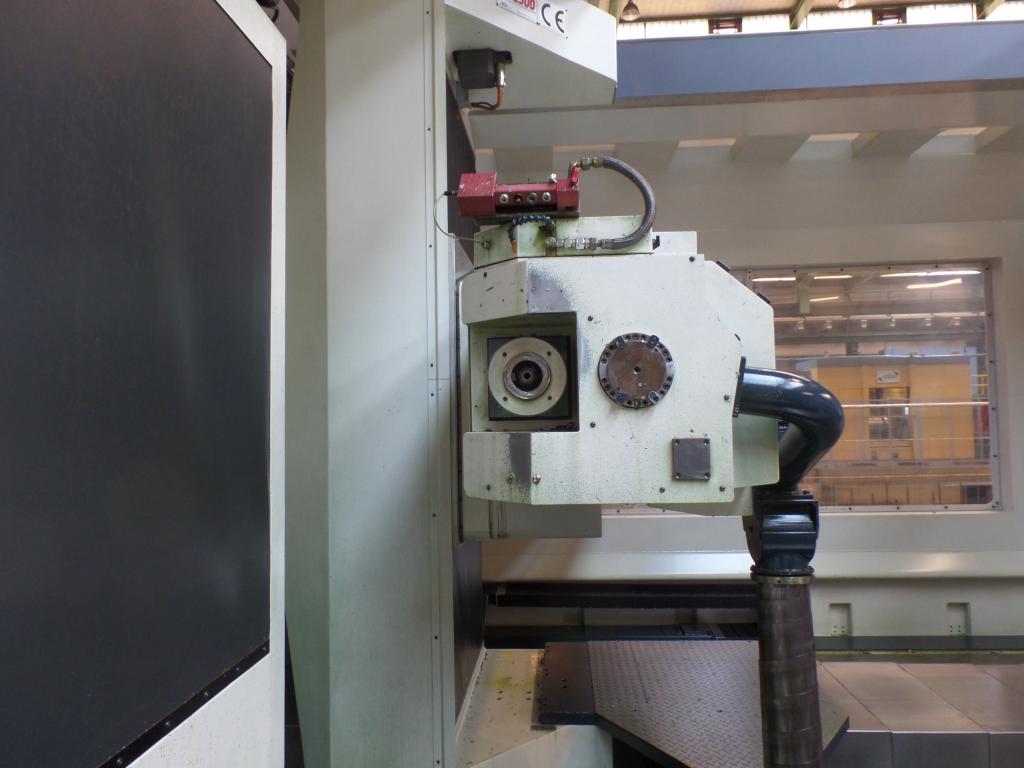

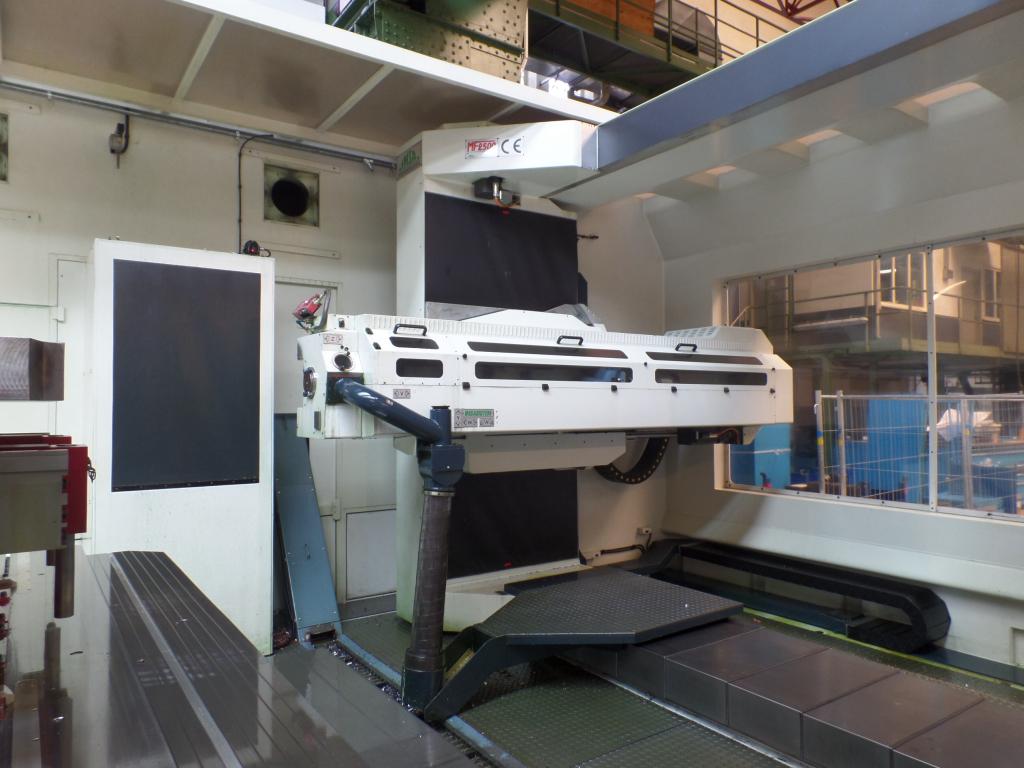

CNC-Tiefbohr- Fräsmaschine IMSA MF 2500 BB

Arbeitsbereich

Verfahrweg X-Achsen bezogen auf die Frässpindel:	-1.775 bis +1.525 (3.300 mm)
Verfahrweg X-Achse bezogen auf die Bohrspindel:	-1.525 bis +1.775 (3.300 mm)
Abstand Frässpindel - Bohrspindel:	250 mm
Vertikalverfahrweg des Fräs- und Bohrsupports (Y-Achse):	1.505 mm
Verfahrweg des Fräs- und Bohrschlittens (W-Achse):	515 mm
Verfahrweg der Frässpindel (Z-Achse):	500 mm
Verfahrweg der Bohrspindel (V-Achse):	2.415 mm
Schwenkbarkeit des Fräs- und Bohrschlittens (A-Achse):	+/- 15°
Eilgang- und Vorschubgeschwindigkeit X,Y,Z,U,V,W	10 m/min



Werkstücktisch

Aufspannfläche:	2.500 x 2.000 mm
Tischbelastung:	30.000 kg
Tischdrehung:	+/- 360°, Auflösung 0,001°
Verfahrweg des Tisches (U-Achse):	1.000 mm



Fräsantrieb

Leistung S1/S6:	17,0/20,5 kW
Drehmoment S1/S6:	564/680 Nm
Drehzahlbereich:	1-2.500 min-1
Werkzeugaufnahme DIN 69893	HSK-A 100

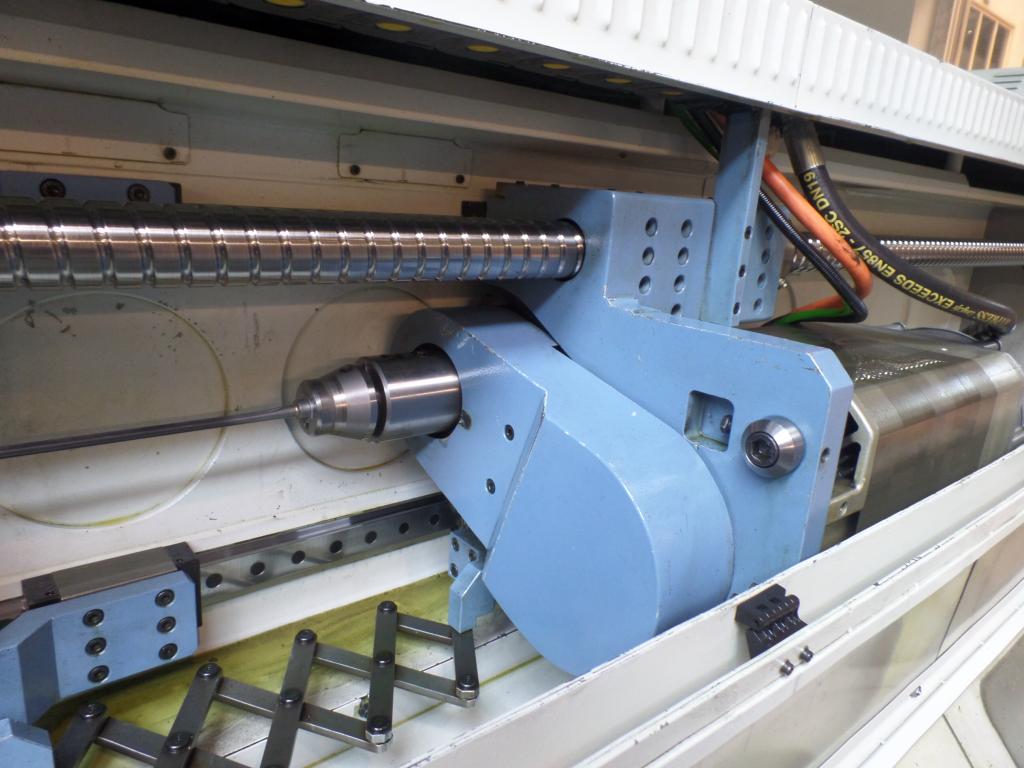

Bohrantrieb

Leistung S1/S6:	17,0/25,0 kW
Drehmoment S1/S6:	194/286 Nm
Drehzahlbereich:	1-8.000 min-1
Werkzeugaufnahme:	whistle notch 40 x 70



Werkzeugwechsler für Frässpindel

Werkzeugplätze:	20
max. Werkzeugdurchmesser x Länge:	100 x 400 mm
Werkzeugcodierung:	Balluf-System



Kühlmittelanlage

Kühlmedium:	Öl
Tankinhalt:	600-1.200 l
Motorleistung der Hydropumpe:	4-11 kW
Öldruck selbstregulierend	15-100 bar
Öldurchfluss selbstregulierend:	5-150 l/min
Öltemperatur (Kühler):	27-30° C



CNC-Steuerung

HEIDENHAIN iTNC 530

Abmessung, Gewicht

Platzbedarf l x b x h:	10 x 5,9 x 3,9 m
Gewicht:	ca. 65.000 kg

Ausstattung

Sehr gepflegte Tiefbohr- und Fräsmaschine geeignet für Fräs- und Tiefbohrarbeiten in einer Aufspannung

Kühlmittelanlage mit Späneförderer und Bandfilteranlage

z.Z. betrieben mit Bohröl

Kompletteinhausung des Arbeitsraums

20-fach Werkzeugwechsler HSK 100

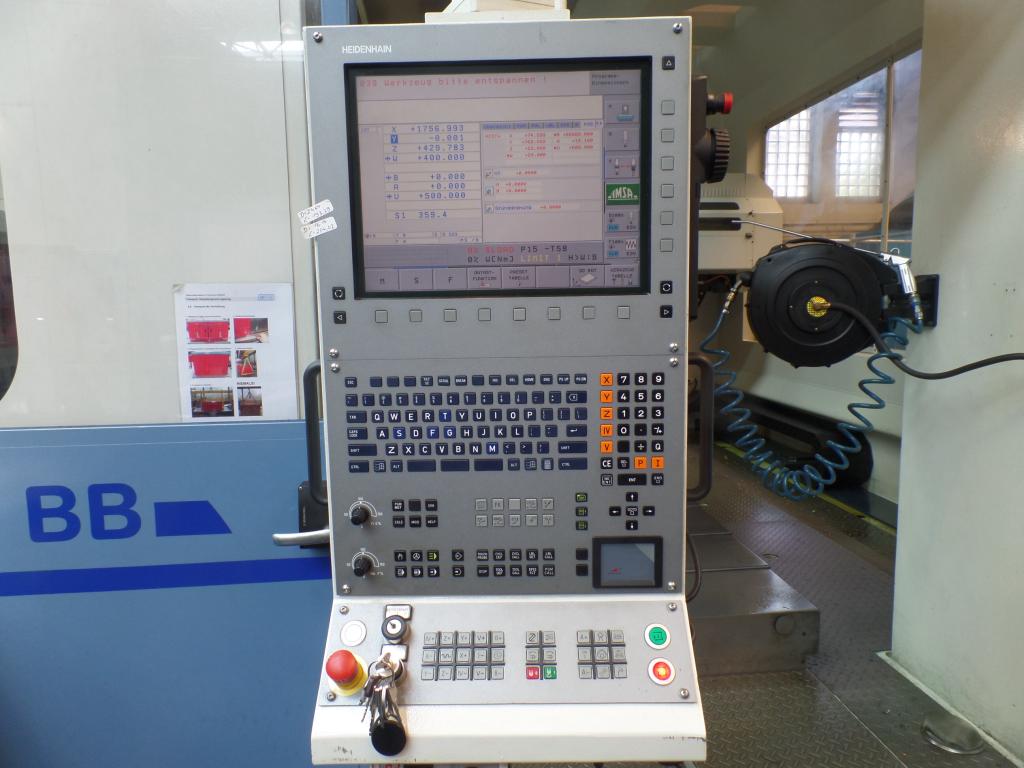

CNC-Steuerung HEIDENHAIN iTNC 530

Infrarot Messtaster RENISHAW MP 700

Absauganlage für Ölnebel

Feuerlöschanlage CO2 basierend
