| Fabrikat: | SORALUCE |
| Typ: | SP 10.000 |
| Baujahr: | 1998 |
| Verfahrwege X-Y-Z | 8.500 x 1.200 x 1.600 mm |
| Steuerung: | HEIDENHAIN TNC 426 CB |
Angebotsdaten

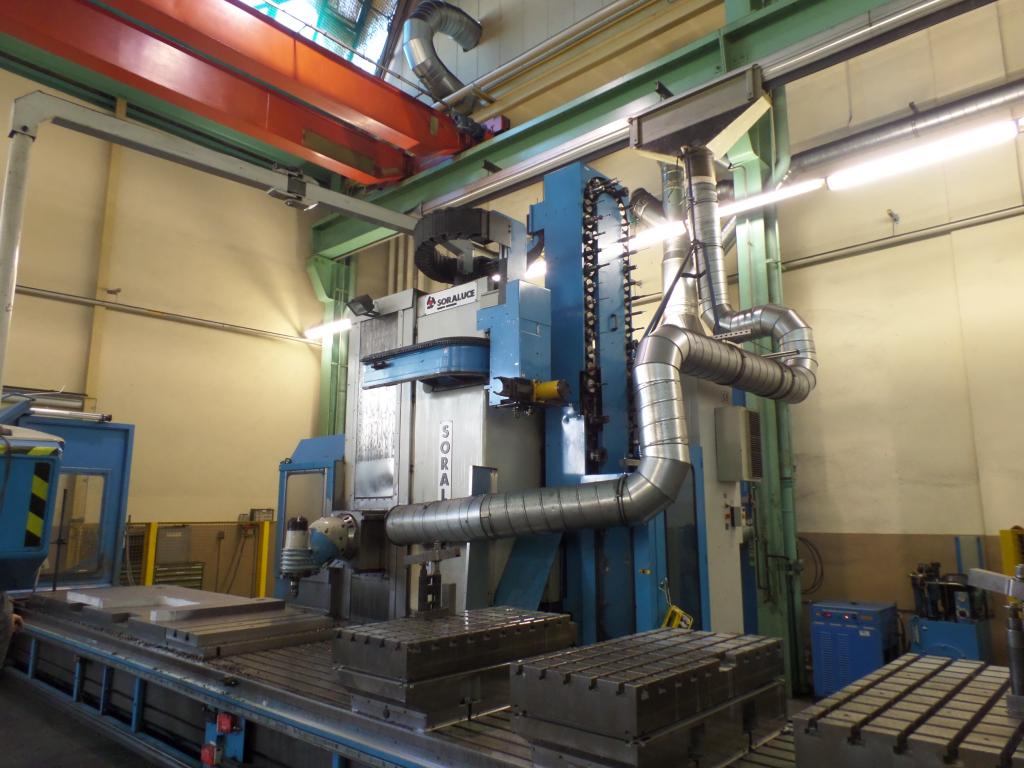

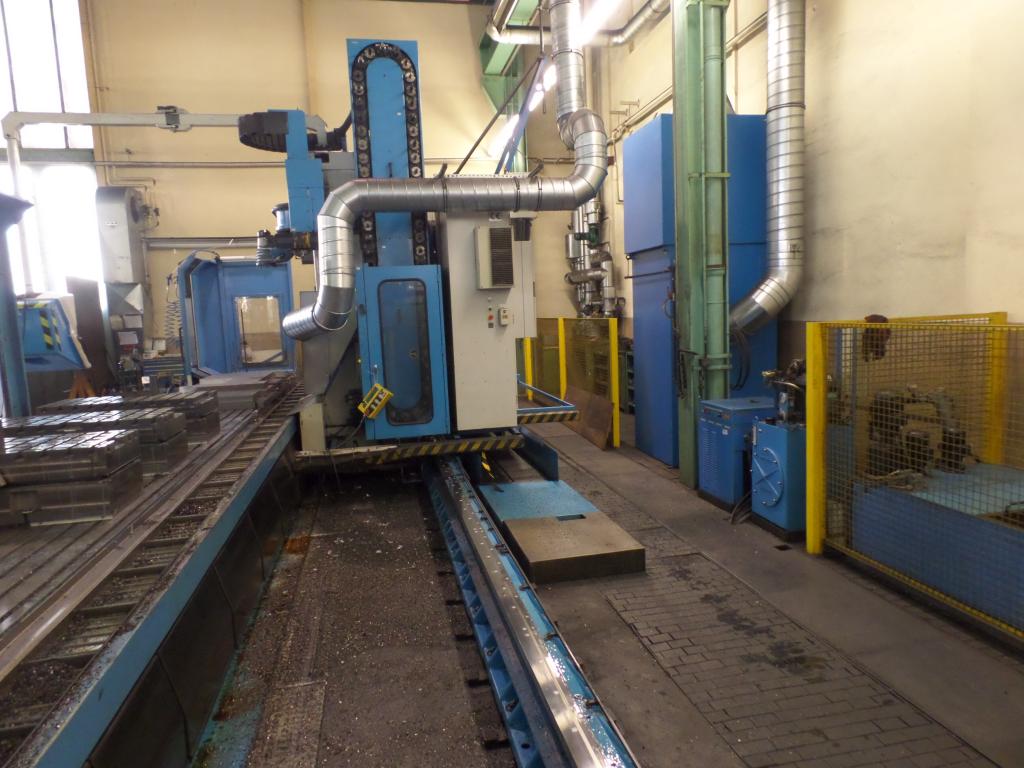

CNC-Starrbettfräsmaschine zur präzisen Bearbeitung von großen Werkstücken.
Verfahrwege
| X-Achse | 8.500 mm |
| Y-Achse (quer) | 1.200 mm |
| Z-Achse (vertikal) | 1.600 mm |
Vorschübe
| Arbeitsvorschübe alle Achsen | 2 - 5.000 mm/min |
| Eilgang alle Achsen | 15.000 mm/min |
| Vorschubkraft alle Achsen | 11.000 N |
Werkstücktisch
| Abmessung | 10.000 x 1.100 mm |
| Max. Tischbelastung | 5 to/m² |
Frässpindel
| Werkzeugaufnahme | ISO 50, DIN 69871 |
| Anzugsbolzen | DIN 69872 Form A |
| min./max. Spindeldrehzahl | 20-3.000 min-1 |
| Leistung | 22 kW |
| Getriebestufen | 2 |
| Autom. Fräskopfindexierung | 5° in beiden Kopfachsen |
Werkzeugwechsler
| Werkzeugplätze | 60 |
| Max. Werkzeugdurchmesser | 115 mm |
| Bei freien Nebenplätzen | 200 mm |
| Max. Werkzeuglänge | 350 mm |
| Max. Werkzeuggewicht | 20 kg |
| Werkzeugwechselposition | horizontal/ vertikal |

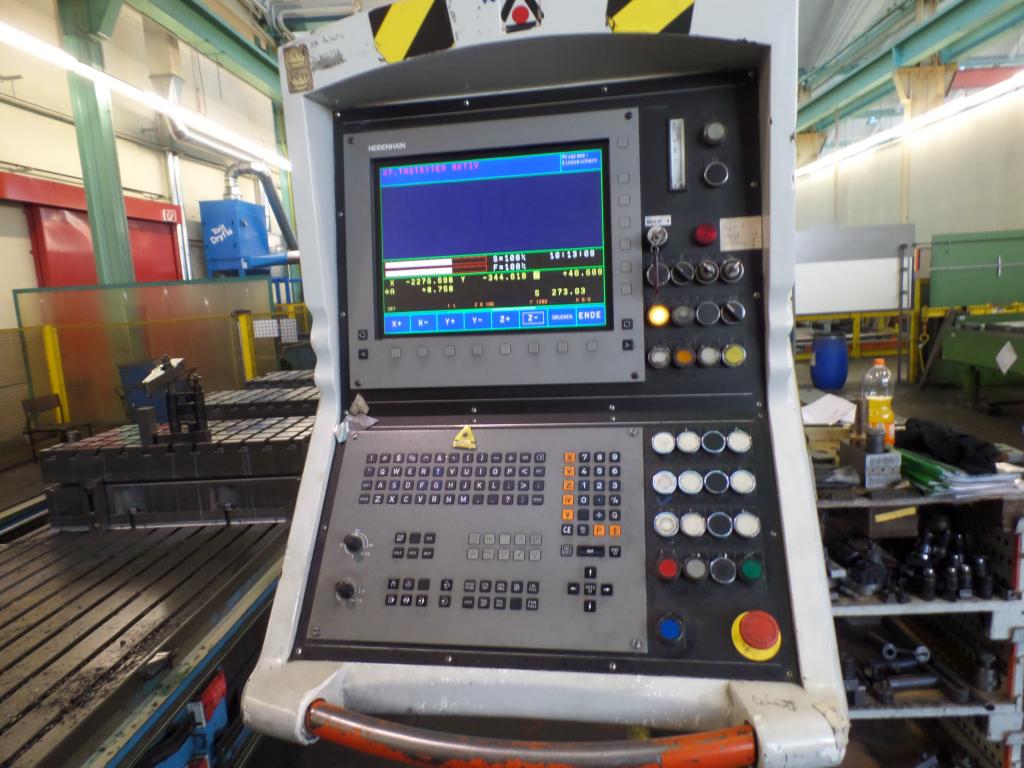

Steuerung
HEIDENHAIN TNC 426 CB
Elekt. Anschlusswert
Elekt. Anschlusswert ca. 60 kVA(400 V, 50 Hz)
Zubehör / Ausstattung
| Kühlmittelanlage mit Späneförderer, autom. Fräskopf 5° indexierbar in beiden Ebenen, Ölkühlaggregat zur Kühlung des Hauptspindelgetriebes, Wärmedehnungskompensation, elektr. Handrad, Bedienpanel mitfahrend. |
