| Fabrikat: | HEYLIGENSTAEDT |
| Typ: | NDKb-800/III/16 x 6.000 |
| Baujahr: | 1977/Retrofit 1996 |
| Umlaufdurchmesser über Bett/Schlitten | 1.580 / 1280 mm |
| max. Abstand zwischen den Spitzen | 6.000 mm |
| Steuerung: | SINUMERIK 820 |
Angebotsdaten

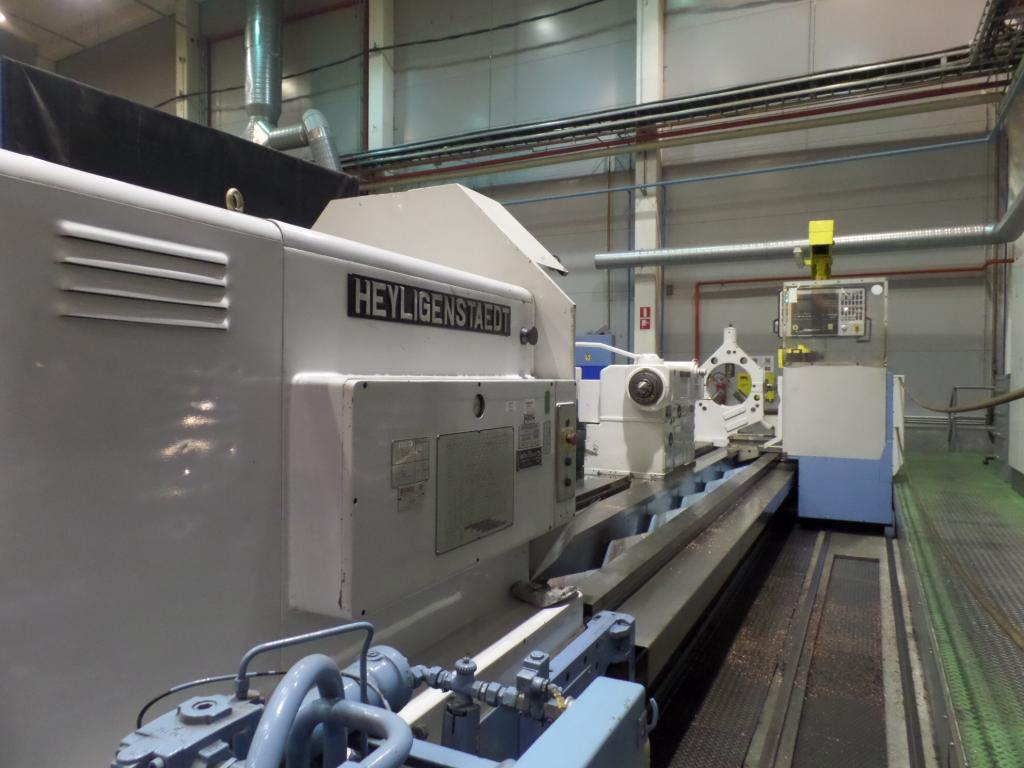

CNC-Schwerdrehmaschine zur Bearbeitung von großen Drehteilen.
Drehdurchmesser und Drehlänge
| Umlaufdruchmesser über Bett | 1.580 mm |
| Umlaufdurchmesser über Planschlitten | 1.280 mm |

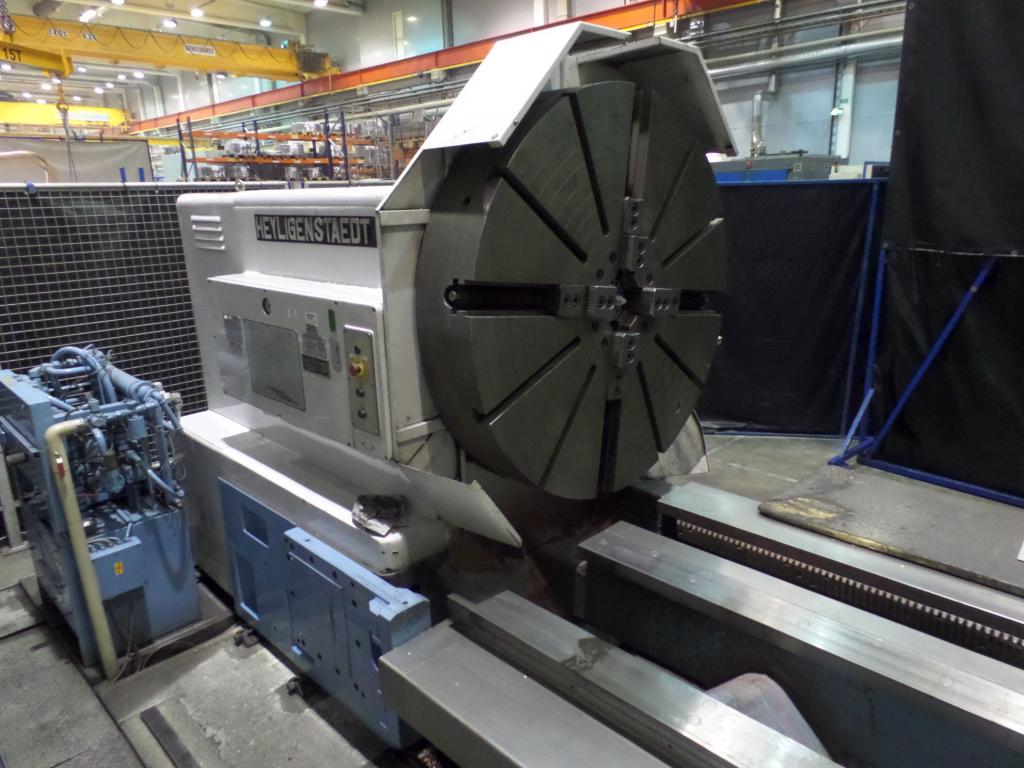

| Durchmesser Planscheibe | 1.400 mm |
| max. Abstand zwischen den Spitzen | 6.000 mm |
Spindel
| Drehzahl Hauptspindel | 2,8 -340 U/min |
| Getriebestufen | 4 |
| max. Drehmoment Hauptspindel | 20.000 Nm |
| Antrieb Hauptspindel | 63 kW |
| Spindelbohrung | 75 mm |

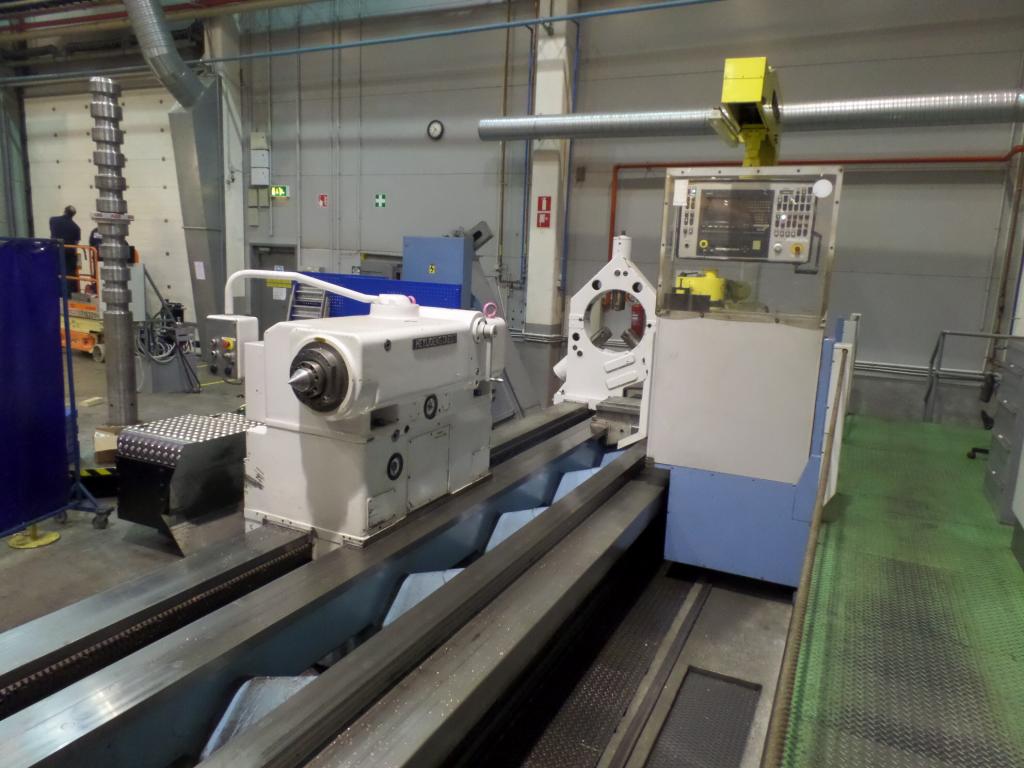

Reitstock
| Ø Reitstockpinole | 250 mm |
| Pinolenverstellung | 200 mm |
| Innenkegel | DIN 55021 Gr. 6 |
| max. Wertstückgewicht zwischen den Spitzen | 16.000 kg |
| max. Werkstückgewicht fliegend im Futter | 3.000 kg |
Steuerung

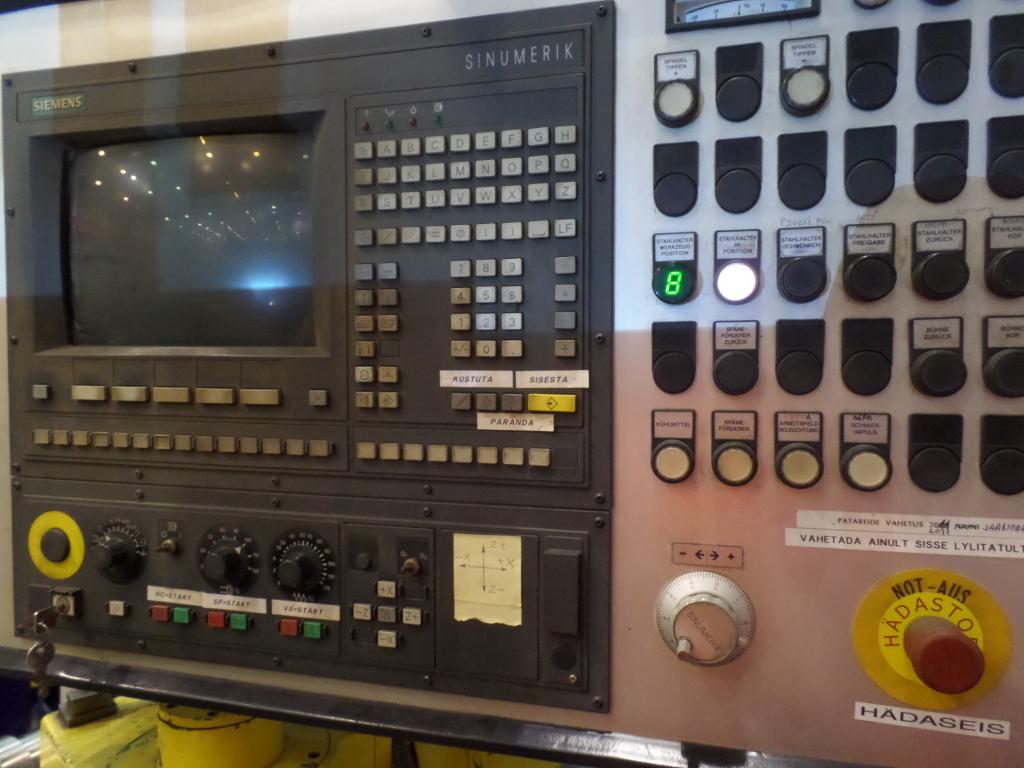

SINUMERIK 820
Gewicht
| Gewicht | ca. 37.000 kg |
Ausstattung
| Maschine mit 3-Bahnen Bett, d. h. der Bettschlitten kann am Reitstock und der Lünette vorbei fahren. |
|
2 St. Lünetten Ø 600 mm, 2 St. Lünetten (hydrostatisch), Späneförderer ohne Kühlmitteleinrichtung, |
|

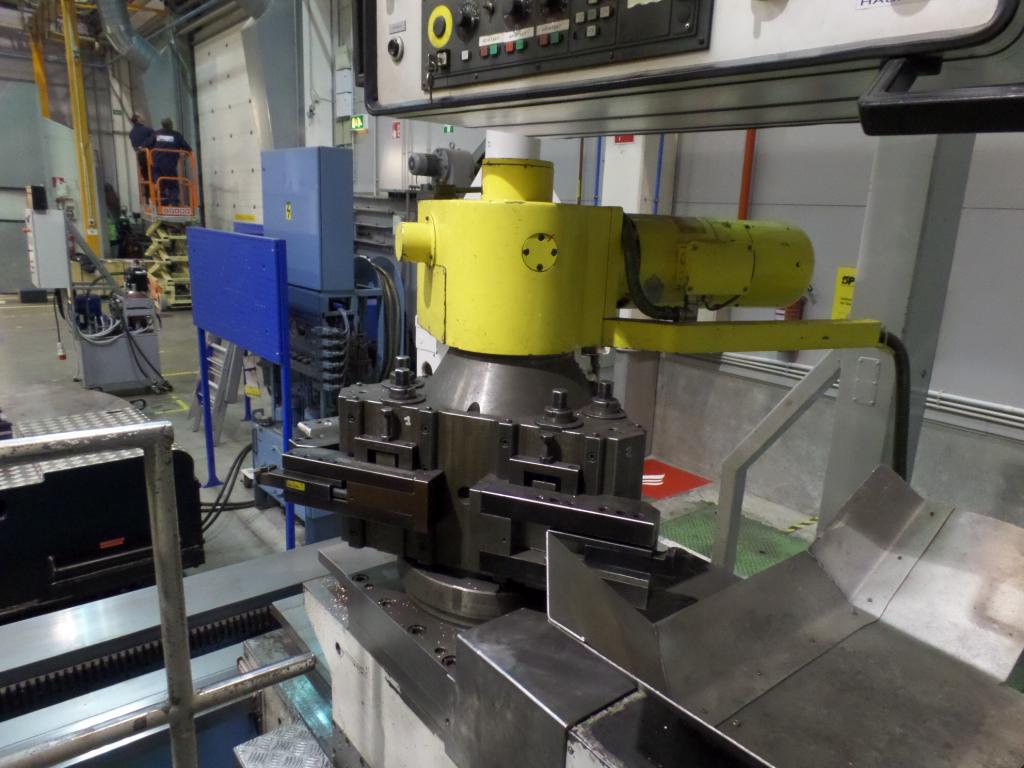

6-fach Revolver mit ca. 18 St. Werkzeugaufnahmen. |
|
Maschine wurde 1996 geometerisch überholt und mit einer neuen Elektroanlage ausgestattet. Schaltschrank, Achsmotoren, Achsregler, Hauptmotor, Hauptspindelregler, Verkabelung, Messsysteme und Steuerung wurden erneuert. Die Arbeiten wurden von einer anerkannten Fachfirma aus der Schweiz durchgeführt. |
