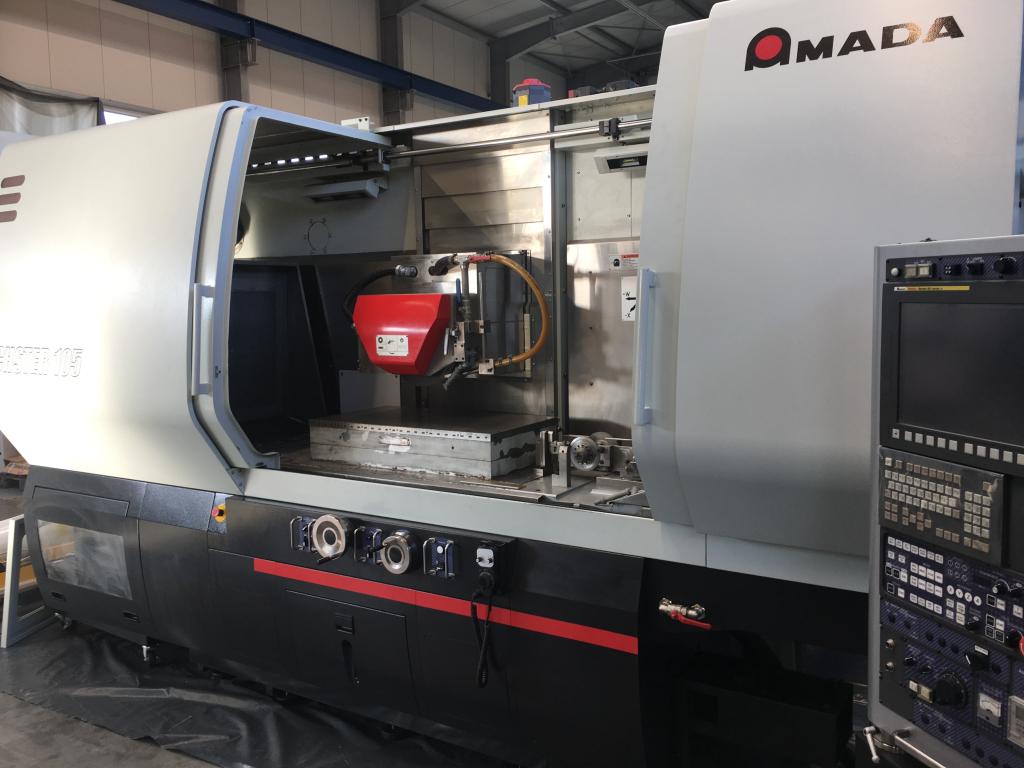

CNC-Präzisions - Flach- und Profilschleifmaschine AMADA TECHSTER T-105

Fabrikat: AMADA
Typ: TECHSTER T-105
Baujahr: 2013
Steuerung: FANUC 32i mit 15" TFT-Bildschirm



Ab Lager verfügbar

Angebotsdaten

CNC - Präzisions - Flach- und Profilschleifmaschine



Schleifbereich
Schleiflänge 1.000 mm
Schleifbreite 600 mm
Verfahrweg quer 560 mm
Abstand Tischoberfläche - Schleifspindelmitte 850 mm

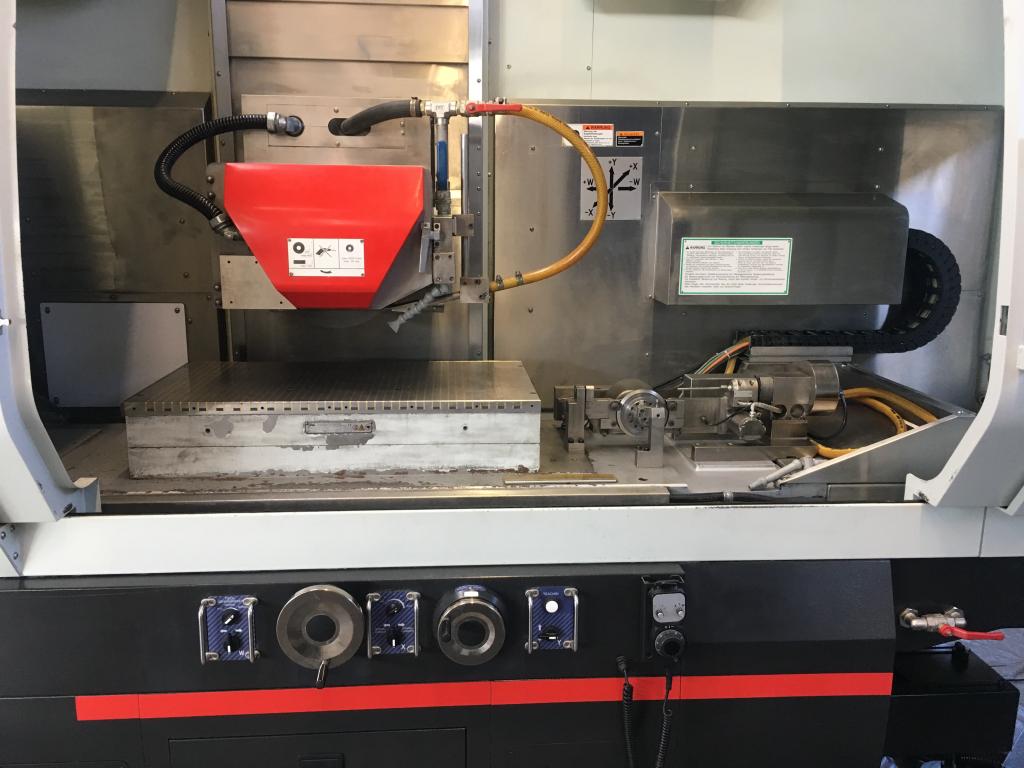

Werkstücktisch
Magnetspannplatte - Größe/Polteilung 900 x 500 mm, Polteilung ca. 20 mm
Tischbelastung 1.500 kg, incl. Magnetspannplatte
Tischgeschwindigkeit 3-40 m/min stufenlos einstellbar
Tischantrieb Kugelgewindetrieb mit Vorschubmotor
Handgeschabte Doppel-V-Führung als Gleitführung




Automatische Senkrechtzustellung
Auflösung 0,0001 mm
Kleinste Zustellgröße 0,0001 mm
Meßsystem Maßstab
Kugelgewindetrieb mit Servomotor, Linearrollenführung





Quervorschub
Auflösung 0,0001 mm
Kleinste Zustellgröße 0,0001 mm
Meßsystem Maßstab
Kugelgewindetrieb mit Servomotor, Linearrollenführung




Schleifspindelkopf
Motor - Ausführung DS - Motor mit Frequenzumformer
Antriebsleistung 15 kW
Schleifspindeldrehzahl regelbar 300 - 2.000 min-1
Spindellagerung axial und radial spielfrei
Schleifscheibenabmessung 405 x 50 x 127 mm
Kühlaggregat für Spindelkühlung
Schwingungsaufnehmer für
HPM - Auswuchtgerät ist im Schleifspindelkopf integriert,
HPM - Auswuchtgerät gehört nicht zum Lieferumfang

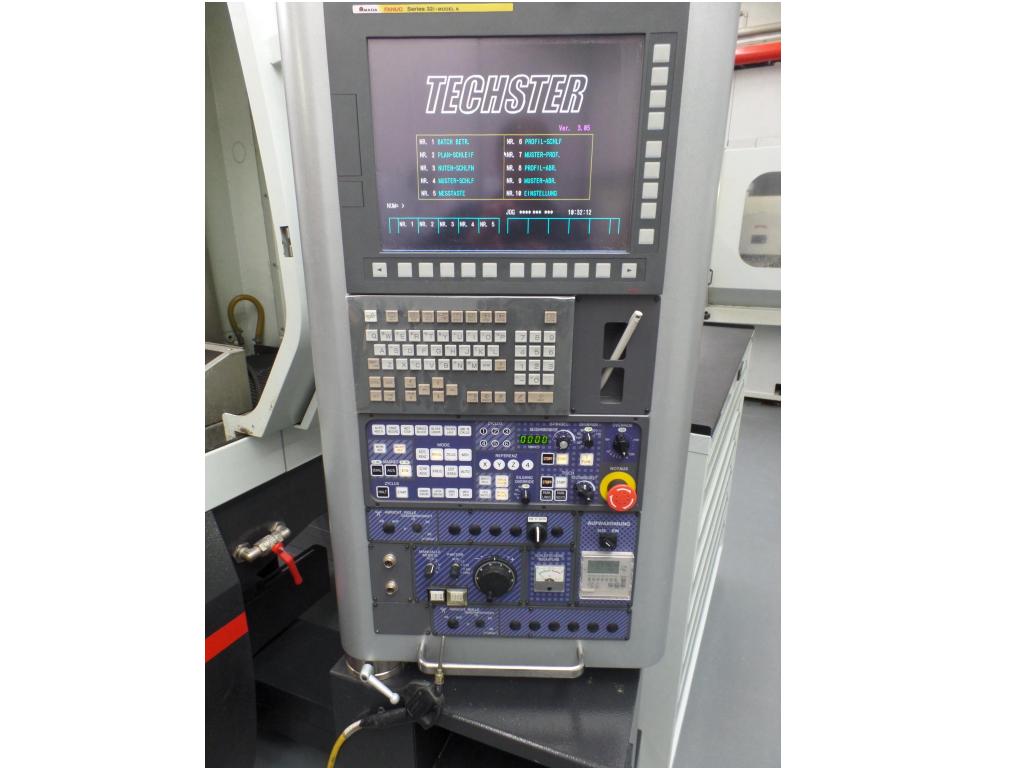

Steuerung

CNC Steuerung  FANUC 32i mit  15" TFT - Bildschirm
Die Menüstruktur ist einfach und mit logischer Dialogprogrammierung aufgebaut.
Über Standardfunktionen und leicht verständlichen Makros können verschiedene
Programme aufgerufen werden, sodass die Bedienung auch für
weniger geübte Anwender schnell und sicher ausgeführt werden kann.

Optionen: Vorbereitung für Anschluss Teilapparat, FANUC MACRO B Option
Tiefschleifen mit Vorschubregelung, Programm Bahnschleifen vertikal - längs/quer
Programmerstellung Batchprogramme uv.m.



Zubehör
Messtaster, Vorprofilierer VPA-A-150 incl. Diamantschrupprad Breite 1,5 mm,

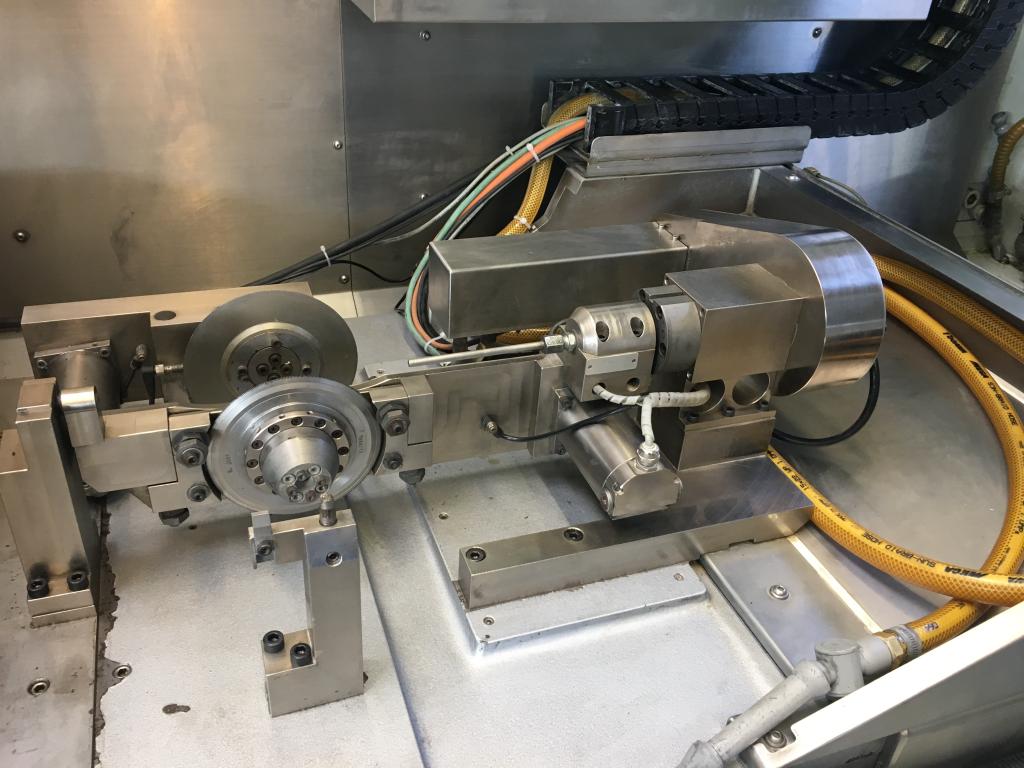

Tisch-Profil-Abrichtgerät TPA-130 incl. Diamantrad CVD-R0.15, TPA-130 Kasette,
Nachschleifpaket Diamantrad incl. Schärfscheibe, ca. 8-10 St. Schleifscheibenflansche,
Vollraumkapselung mit Emulsionsnebel-Absaugung,
Nasschleifeinrichtung mit Band-Filteranlage 800 l-Tank,

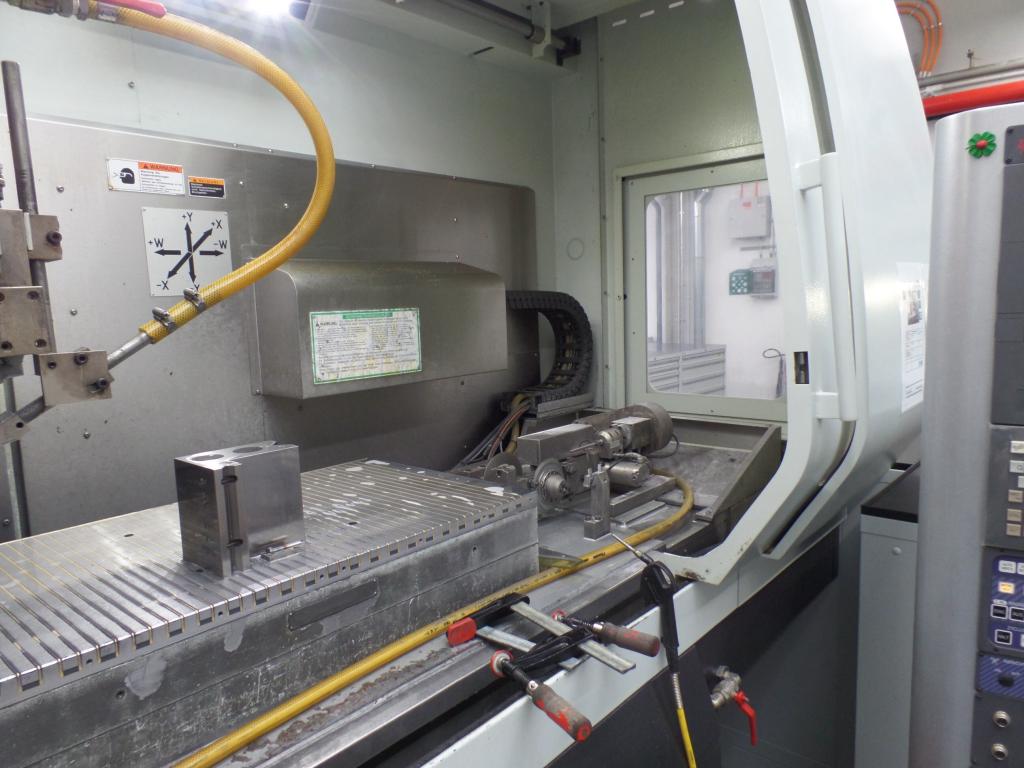

Elektro-Permanent-Magnetspannplatte 900 x 500 mm,
absolute Genauigkeit durch fehlende Wärmeeinwirkung incl. Haftkraftregelung,
Magnetpolumschaltung
