| Fabrikat: | GEMINIS |
| Typ: | GHT8-2200 |
| Baujahr: | 2012 |

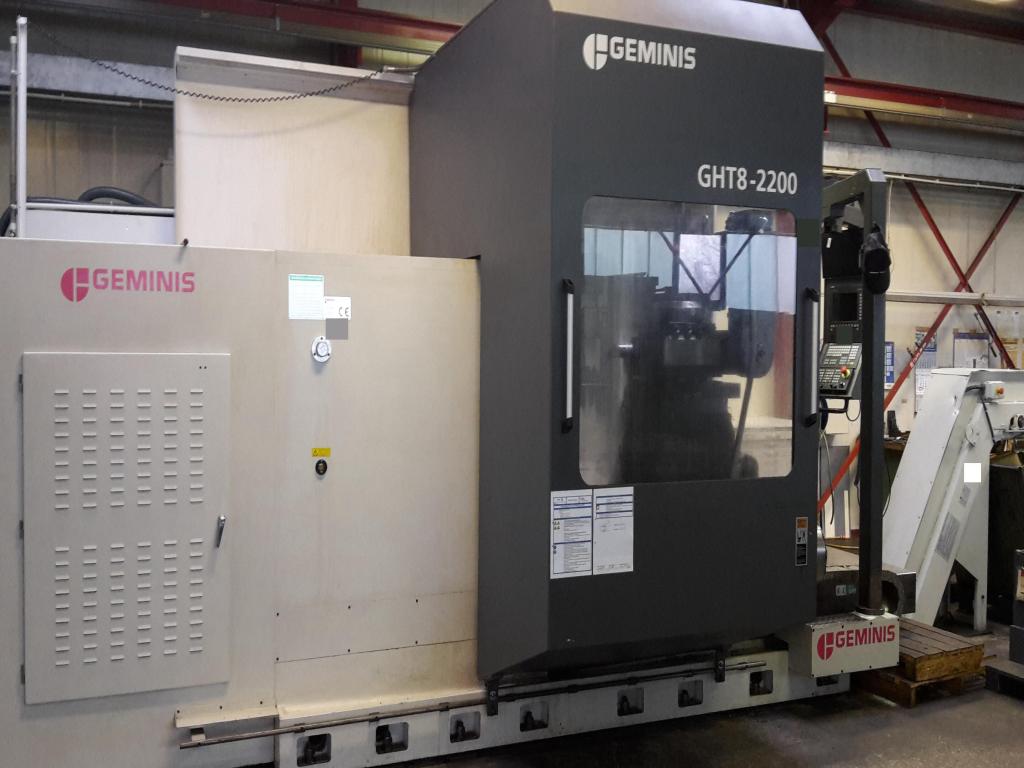

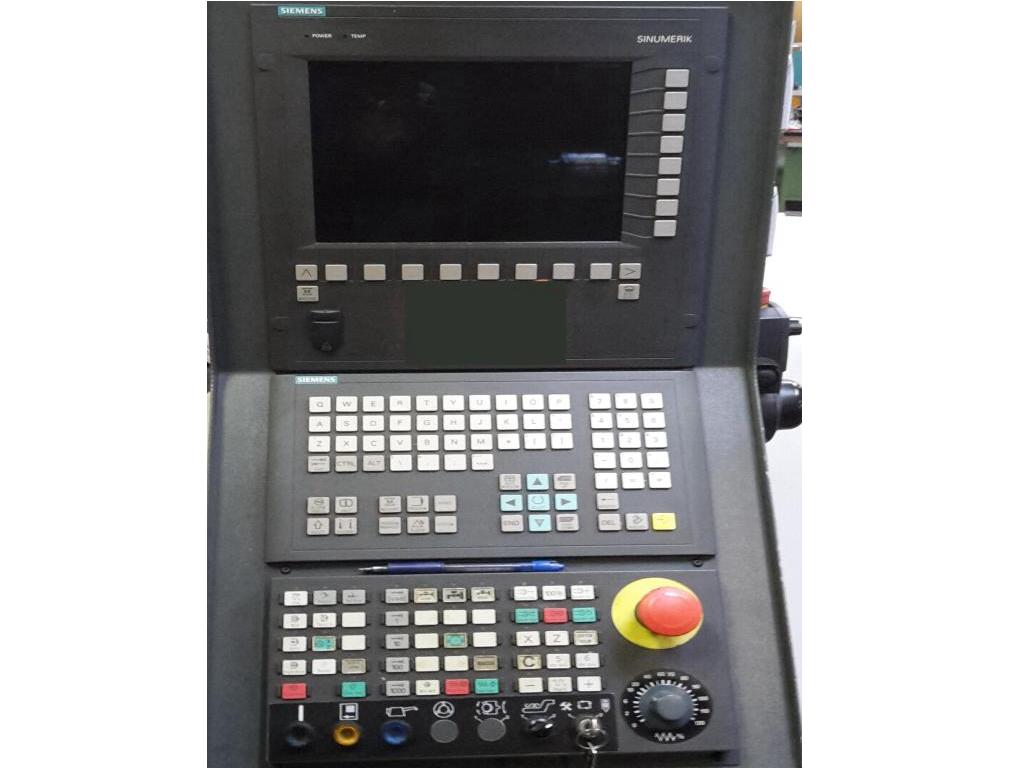

| Steuerung: | SINUMERIK 840 D Shop Turn Power Line |
Angebotsdaten
CNC-Plandrehmaschine für Dreh- und Fräsoperationen an flansch- und ringförmigen Werkstücken
Arbeitsbereich
| Spitzenhöhe über Flachführung | 1.150 mm |
| Umlaufdurchmesser über Bett | 2.200 mm |
| Umlaufdurchmesser über Planschlitten | 1.500 mm |
| Verfahrweg Z-Achse | 1.000 mm |
| Verfahrweg X-Achse | 1.000 mm |
| Bettbreite | 1.300 mm |
Vorschubantriebe
| Eilgang plan/längs | 6/8 m/min |
| Vorschubkraft beim Bohren | 15 kN |
Hauptspindel
| Spindelkopf nach DIN 55026 | Gr. 20" |
| Spindelbohrung | 150 mm |
| Spindel Ø im vorderen Lager | 320 mm |
Drehzahlen
| Getriebestufe 1 | 90 min-1 |
| Getriebestufe 2 | 180 min-1 |
| Getriebestufe 3 | 355 min-1 |
| Getriebestufe 4 | 710 min-1 |
Leistung
| Leistung | 100 kW |
| max. Drehmoment S1 Betrieb | 22.100 Nm |
| max. Werkstückgewicht | 6.000 kg - incl. Spannmittel, Schwerpunktabstand 280 mm |
Planscheibe

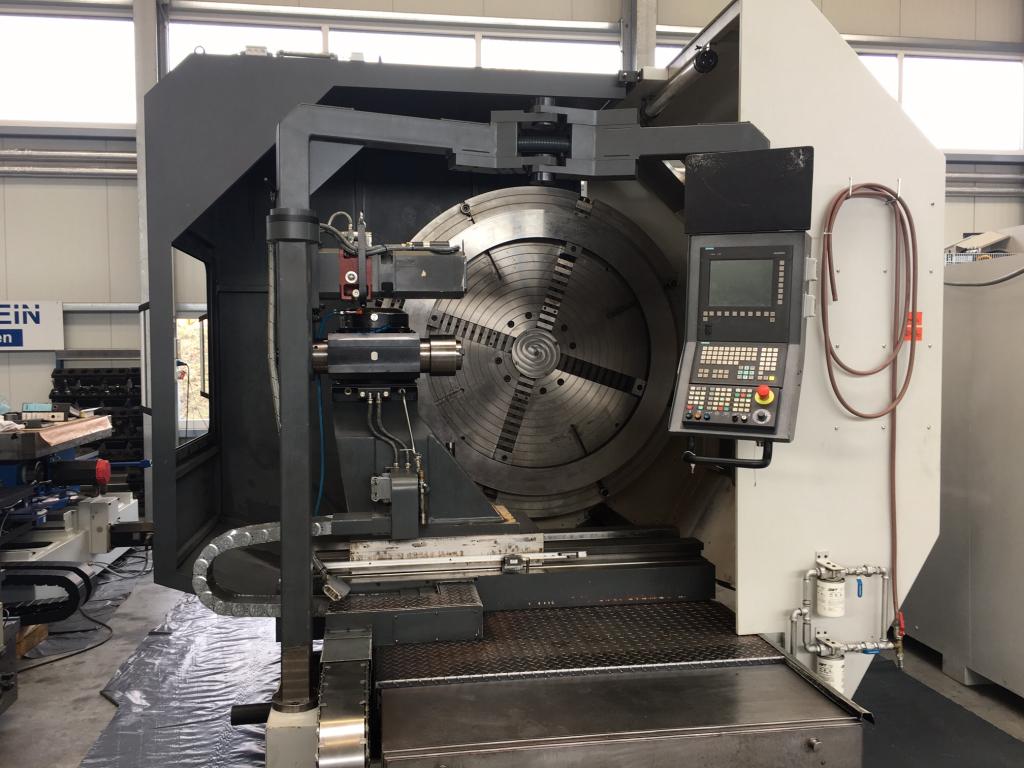

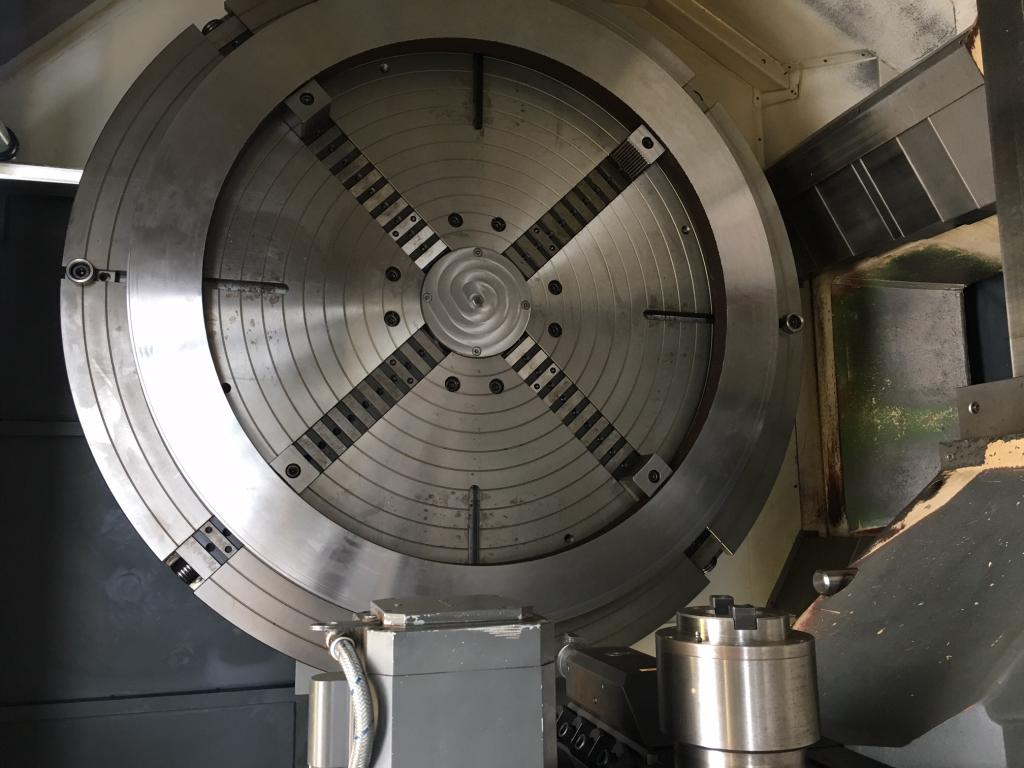

| TDG-Planscheibe Stahlausführung, Typ A, für Spindelnase DIN 55026 - 20", Außen- Ø 2.000 mm, Drehzahl max. 311 min-1, T-Nuten mit Länge 550 mm |
Werkzeugrevolver
| Automatischer Revolverkopf, Fabr. SAUTER, mit 4 Stationen, Gr. 32, für prismenförmige Werkzeugaufnahmen DIN 69881, mit innerer Kühlmittelzufuhr |
C-Achse
| C-Achse mit eigenem zuschaltbaren Servomotor und unabhängiger Verstellung, mit Positioniergenauigkeit +/- 40", mit hydraulischer Achsklemmung |
Fräseinrichtung
| Fräseinrichtung zur Montage auf dem 4-fach Stahlhalter NG 40, mit Servomotor, Drehgeber sowie 2-Stufen-Getriebe mit automatischem Wechsel 0 - 3.000 min-1, max. Drehzahl 3.000 min-1, max. Drehmoment 245 Nm, Frässpindelaufnahme ISO 50, innere Kühlmittelzuführung |
Gewicht
| Gewicht | ca. 19.500 kg |
Ausstattung
| Neuwertige CNC-Plandrehmaschine für Dreh- und Fräsoperationen an flansch- und ringförmigen Werkstücken |
|
Kühlmittelreservoir wird in das Fundament integriert, Späneförderer, Kühlmittelreinigung mittels Doppelkartuschenfilter, |
|
verstärkte Kühlmittelpumpe BCM-12 mit über M-Funktionen programmierbaren Kühlmitteldrücken 4/6/8/10 bar, |
|
Absaugeinrichtung auf der Späneschutztür montiert Fabr. REVEN UC2 compact, mechanischer Filter |
|
Lackierung: feste Maschinenteile RAL 7035 lichtgrau, bewegliche Teile RAL 7043 verkehrsgrau |
