Fabrikat: | SHW |
Typ: | UFZ 6 |
Baujahr: | 2003 |
Verfahrwege X-Y-Z: | 7.000 x 2.600 x 1.600 mm |
Steuerung: | HEIDENHAIN iTNC 530 |
Angebotsdaten

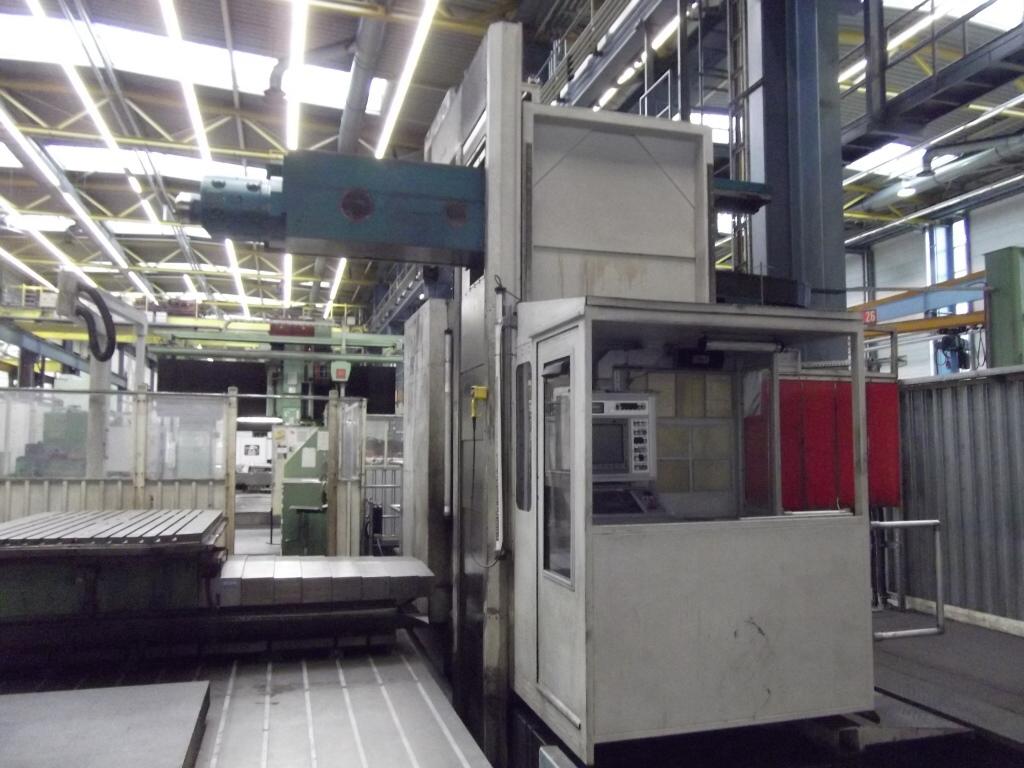

CNC-Fahrständerfräsmaschine, Top-gepflegt
Verfahrwege
X-Achse: | 7.000 mm |
Y-Achse (vertikal): | 2.600 mm |
Z-Achse: | 1.600 mm |
Vorschubgeschwindigkeit
X-Achse stufenlos: | 2-36.000 mm/min |
Y- und Z-Achse stufenlos: | 2-24.000 mm/min |
Eilgänge
X-Achse: | 36.000 mm/min |
Y- und Z-Achse stufenlos: | 24.000 mm/min |

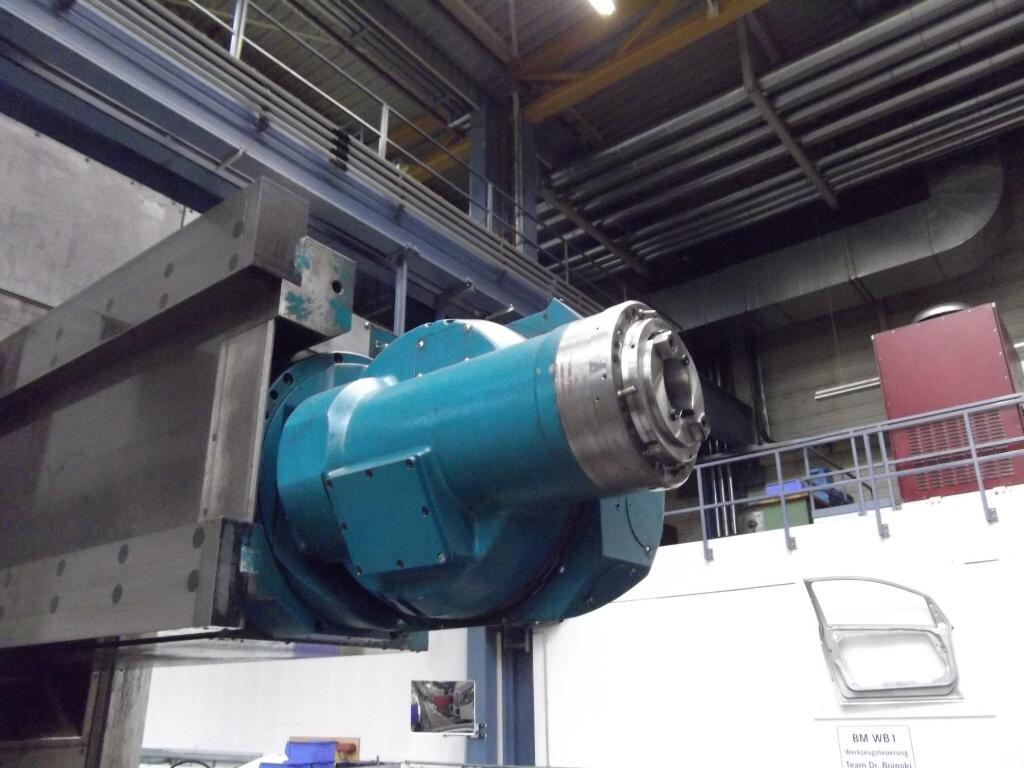

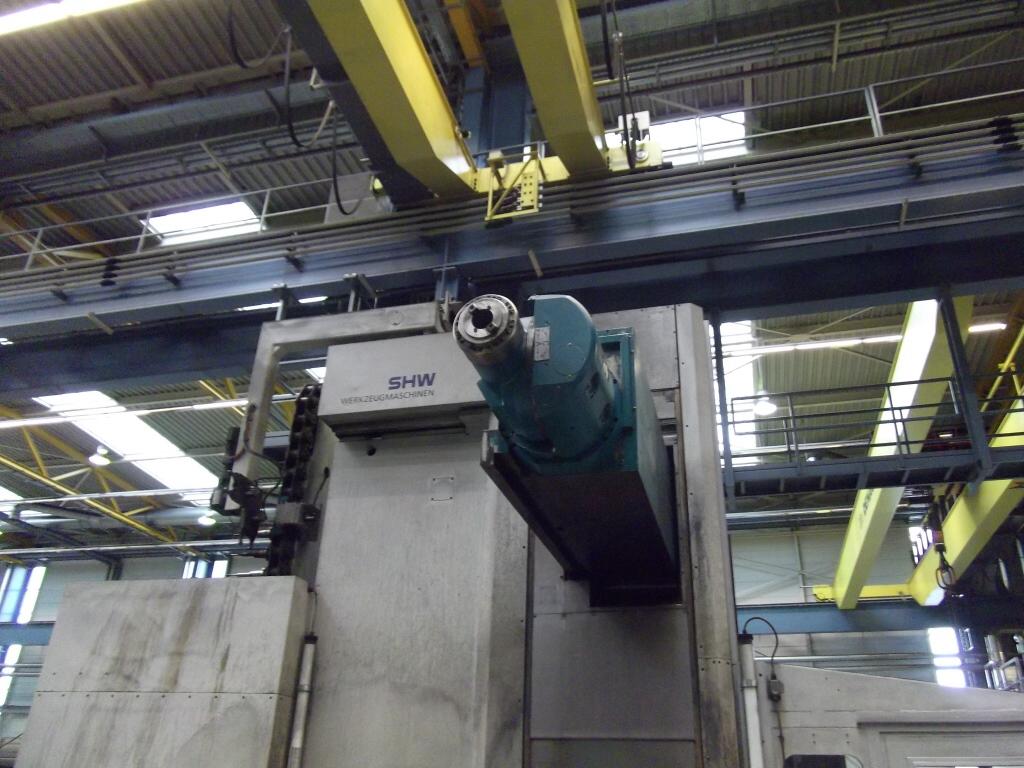

Orthogonaler Fräskopf
Werkzeugaufnahme: | SK 50, DIN 69871 B50 |
min./max. Spindeldrehzahl: | 32-4.000 min-1 |
Leistung S1-Betrieb: | 37 kW |
Leistung S4 Betrieb: | 54 kW |
Max. Drehmoment im S1 Betrieb: | 1.150 Nm |
Max. Drehmoment im S4-Betrieb | 1.700 Nm |
Getriebestufen: | 2 |
autom. Fräskopfindexierung: | 1° in beiden Kopfachsen |
(360° hintere Ebene, 180 ° vordere Ebene) | |
autom. Werkzeugspannung: | Spannkraft 25.000 N |
Plattenfeld
Oberfläche: | Spezialguss |
T-Nuten DIN 650: | 28 mm H12, Abstand 250 mm |
Größe: | 6.000 x 3.000 x 300 mm |
Aufspanntisch
Oberfläche: | Spezialguss |
T-Nuten DIN 650: | 22 mm H7 an Front (2 Stück) |
Nutenabstand Oberseite vom Rand: | 140/80 mm |
Größe: | 2.500 x 1.500 x 800 mm |
Aufspannwinkel
Abmessungen H x B x T: | 3.000 x 2.500 x 1.500 mm |
T-Nuten: | 28 H 12 |
Eigengewicht: | ca. 12.000 kg |
Traglast: | max. 5.000 kg |

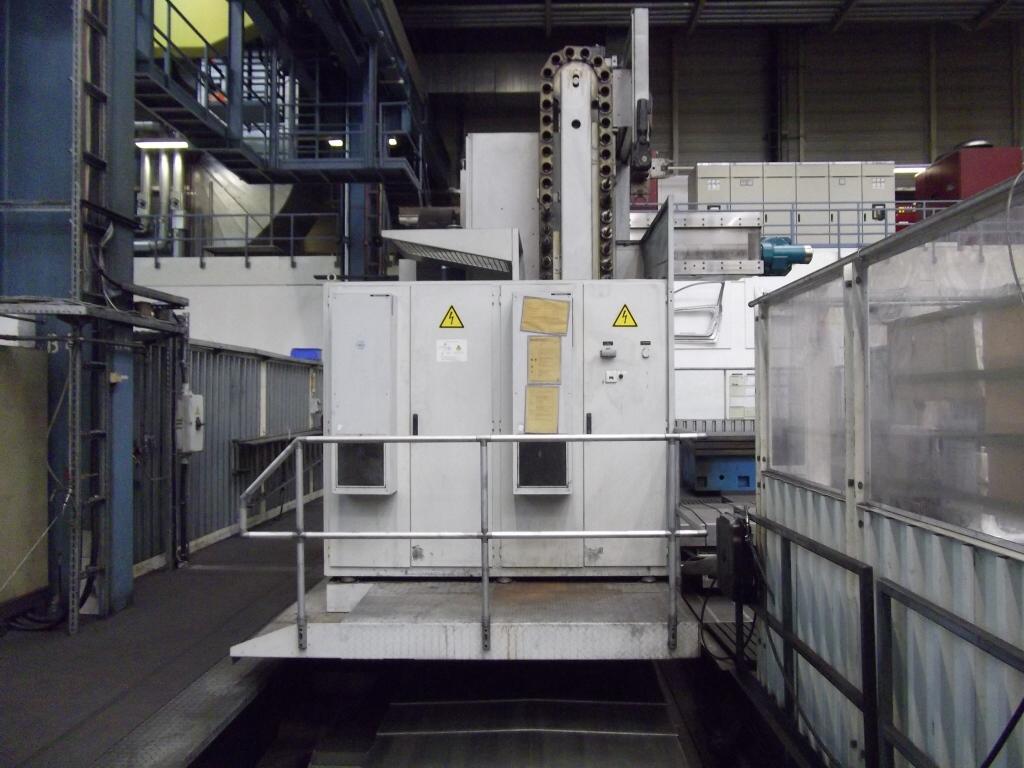

Werkzeugwechsler
Wechselstellung: | horizontal |
Werkzeugplätze: | 66 |
Werkzeugdurchmesser (alle Plätze belegt): | max. 125 mm |
Werkzeugdurchmesser (Nebenplätze frei): | max. 250 mm |
Werkzeuglänge: | max. 400 mm |
Werkzeuggewicht: | max. 25 kg |
reine Werkzuegwechselzeit: | ca. 10 sec. |
CNC-Steuerung
HEIDENHAIN iTNC 530
Maße / Anschlusswerte
L x B x H : | 19 x 7,3 x 5,9 mm |
Gewicht: | ca. 40.000 kg |
Betriebsspannung: | 400 V, 50 Hz |
Gesamtanschlusswert: | 80 kVA |
Hauptsicherung: | 160 A |
Zubehör / Ausstattung
Aufspannwinkel GGG 25, 3.000 x 2500 x 150 mm, Zusatztisch 2.500 x 1.500 x 800 mm, Plattenfeld 6.000 x 3.000 x 300 mm, Kühlmitteleinrichtung mit äußerer und innerer Kühlmittelzuführung, Papierbandfilteranlage Inhalt 500 l, Kollisionsüberwachung BRANKAMP, Kühlaggregat zur Stabilisierung der Betriebstemperatur im Spindelstock, 66-fach Werkzeugwechsler, abgelesene Betriebsstunden Frässpindel 3.900 h, Programmlauf 7.930 h. |
