| Fabrikat | ZAYER |
| Typ: | 20 KFU 4000 |
| Baujahr: | 2007 |
Angebotsdaten

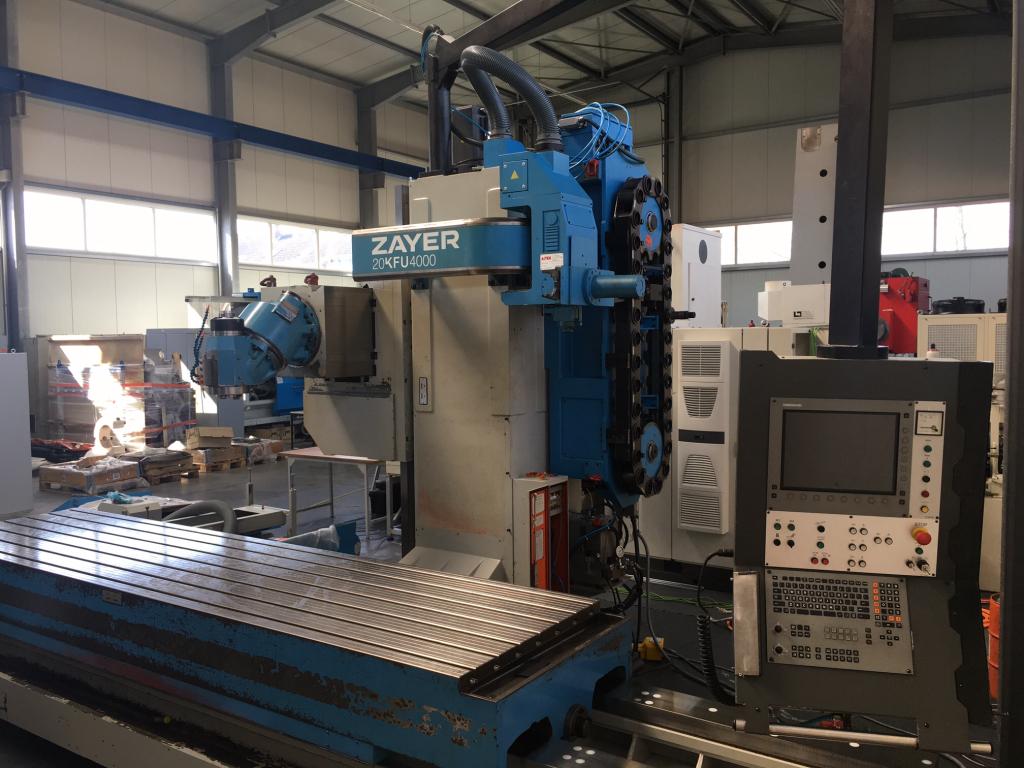

CNC-Bettfräsmaschine
Aufspanntisch
| Fläche | 4.000 x 1.000 mm |
| Anzahl und Breite der T-Nuten | 7 x 22 mm |
| Abstand der T-Nuten | 140 mm |
| Tischbelastung max. | 10.000 kg |
Verfahrwege
| X-Achse | 3.700 mm |
| Y-Achse (quer) | 1.200 mm |
| Z-Achse (vertikal) | 1.500 mm |
| Spindelnase in vertikaler Kopfstellung | 0-1.434 mm |
Vorschübe
| Arbeitsvorschübe alle Achsen | 2-10.000 mm/min |
| Eilgang alle Achsen | 20.000 mm/min |
Frässpindel
| Werkzeugaufnahme | ISO 50, DIN 69871 |
| Anzugbolzen | DIN 69872 Form A |
| min./max. Spindeldrehzahl | 35-3.000 min-1 |
| Leistung | 28 kW |
| autom. Fräskopfindexierung | 2,5° in der vorderen, 1° in der hinteren Fräskopfache |
Werkzeugwechsler
| Werkzeugplätze | 30 |
| max. Werkzeugdurchmesser | 115 mm |
| bei freien Nebenplätzen | 200 mm |
| max. Werkzeuglänge | 350 mm |
| max. Werkzeuggewicht | 25 kg |
Steuerung

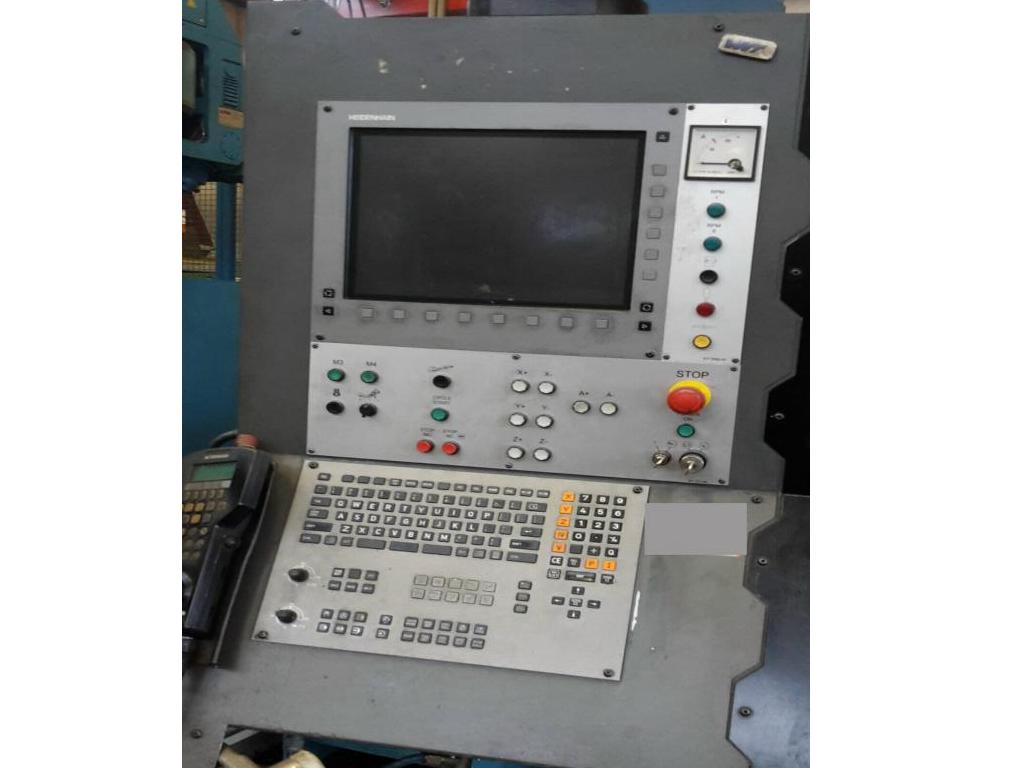

HEIDENHAIN iTNC 530
Zubehör / Ausstattung
| Kühlmitteleinrichtung mit Späneförderer, Kühlmitteltank ca. 1.000 Liter, Pumpe 10 bar/30l, Bandfilter mit Magnetabscheider, autom. Fräskopf indexierbar in beiden Ebenen, Ölkühlaggregat zur Kühlung des Hauptspindelgetriebes, Wärmekompensation für Frässchieber für 3 Achsen, 30-fach Werkzeugwechsler, innere Kühlmittelzuführung durch die Spindelmitte, elektr. Handrad HR 420, Bedienpanel schwenkbar, elektr. und hydraulische Vorbereitung für den nachträglichen Anbau eines NC-Rundtisches, 2 manuelle Schiebetüren mit Sicherheitsverriegelung im vorderen Maschinenbereich, 1 manuelle Schiebetüre mit Sicherheitsverriegelung im hinteren linken Bereich |
