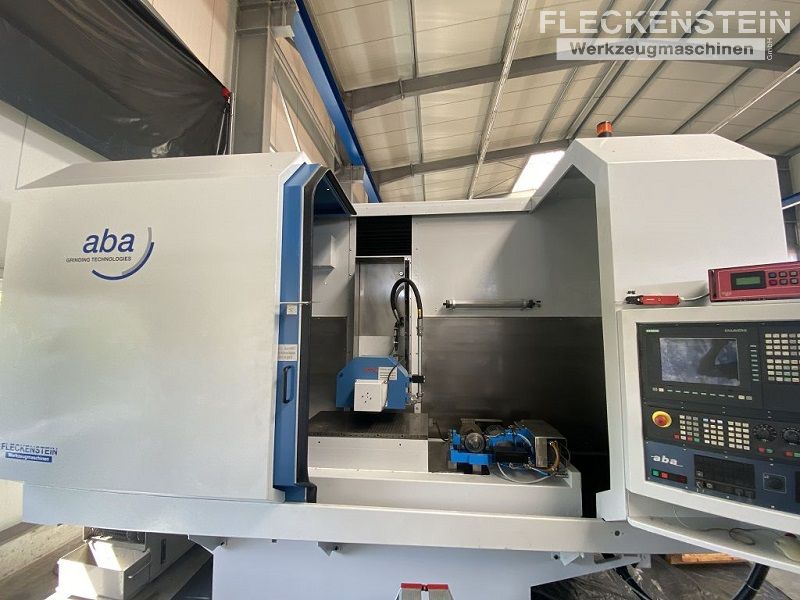

Präzisions- Flach- und Profilschleifmaschine ABA POWERLINE 1006 CNC
Details
| Fabrikat: | ABA |
| Typ: | POWERLINE 1006 CNC |
| Baujahr: | Retrofit 2024 |
| Steuerung: | SINUMERIK 840 D |
Haben Sie noch fragen?
Kontaktieren Sie uns unter
Steuerung:

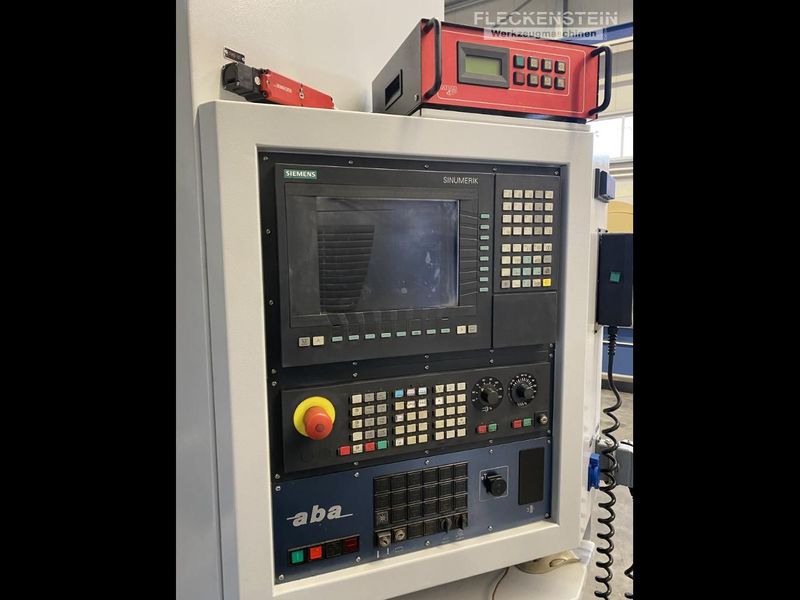

- SIEMENS SINUMERIK 840 D
- Mit TFT-Farbmonitor
- MS-Windows Bedienoberfläche-Modul PCU 50 mit grafischer Bedienerführung
- Mit digitalen Antrieben und integrierter Anpasssteuerung
- CNC-Anwenderspeicher 1,5 Mbyte für Programme und Daten Hauptspeicher 256 Mbyte SDRAM
- Festplatte 40 GByte, davon3 Gbyte frei verfügbar für Anwenderprogramme
- MPI-Schnittstelle, USB V 1.1 (1 x extern, 1 x intern), Ethernet 10/100 Mbit/s Diskettenlaufwerk-Schnittstelle
- Bedienerfreundliches manuelles Schleifen und automatische Schleifabläufe
- Digitale Positionsanzeigen mit großem Farbbildschirm
- Grafikunterstützte Eingabe von Werkstückdaten
- Zustellung im Automatikbetrieb ist ein- oder beidseitig wählbar
- Konstante Schnittgeschwindigkeitsregelung, Fehlermeldungen im Klartext
Schleifprogramme:
- Planschleifen
- Einstechschleifen
- Profilschleifen
- Automatischer Programmablauf mit Schruppen, Schlichten, Feinschlichten und Ausfeuern
- Mehrfach-Einstechschleifen für wirtschaftliche Produktion
- Flachschleifen mit kontinuierlichem, stufenlos programmierbaren Quervorschub
- Kalibrieren der Schleifscheibe (kalibrieren, hinterziehen, Ecken verrunden)
- Stirnschleifen mit Hinterzugabrichten
- Abrichten im Schleifzyklus mit Abhebebetrag
- Vollautomatisches Kompensieren der Abrichtbeträge
- Werkzeugverwaltung
Abrichttechnologie:
Tischabrichter –gerade- TAG:
Abrichtgerät fest auf dem Maschinentisch montiert, Schrupp- und Schlichtstation mit Abrichtfliesen sind hintereinander angeordnet, zylindrisches Abrichten der Schleifscheiben zum Flach- und Einstechschleifen,
geeignet für Korund- und Siliziumkarbid-Schleifscheiben, Zyklensoftware mit Eingabemenü
Vorprofiliergerät VPG-150:
incl. Diamantschrupprad Breite 1,5 mm
Zum wirtschaftlichen Vorprofilieren (Ausräumen) der Schleifscheibe, Profiliergerät fest auf dem Tisch montiert, geeignet für Korund- und Siliziumkarbid-Schleifscheiben, CNC-Abrichtzyklus zum Vorprofilieren

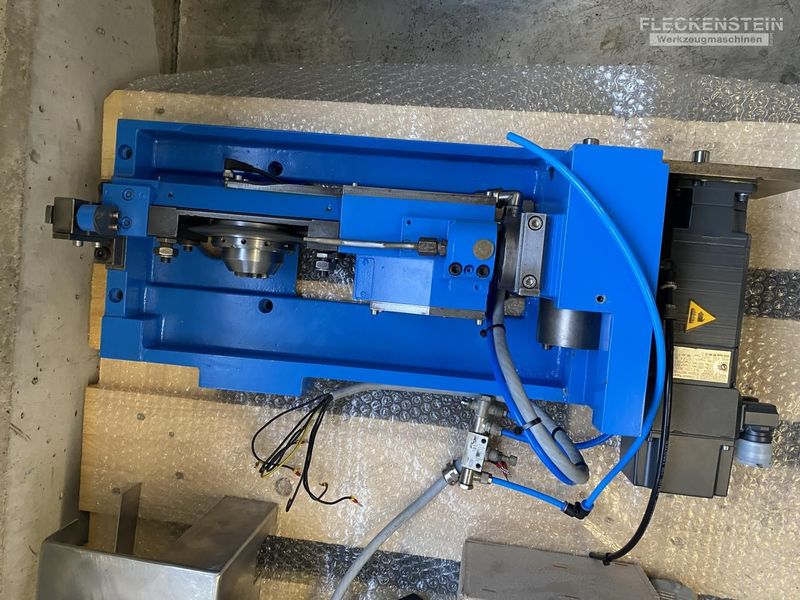

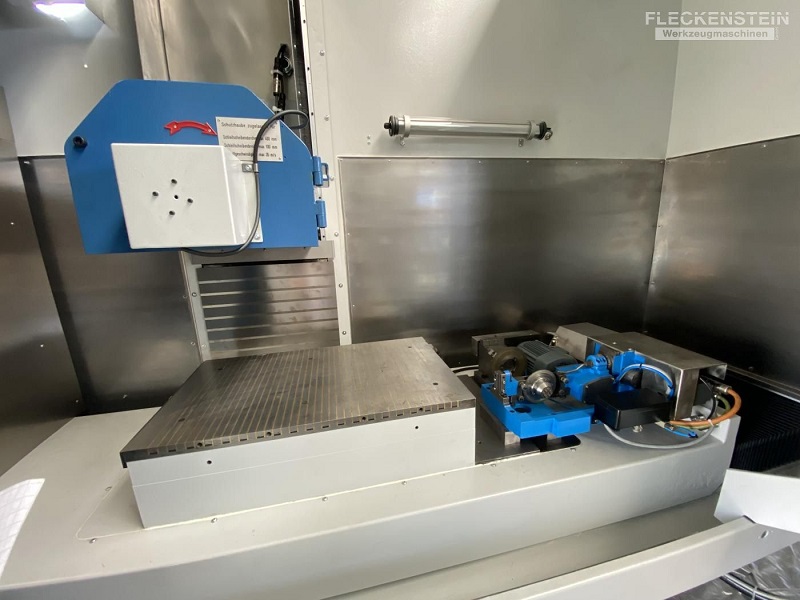

Tisch-Profil-Abrichtgerät TAD:
Passend für Diamantrad DFR, D = 120, Spitzenradius r = 0,1 – 1mm, Flankenwinkel 28°,40°, 60°
Profiltiefe max. 20 mm, Konturgenauigkeit +/- 0,0025 mm, Schwenkwinkel +/- 70°,

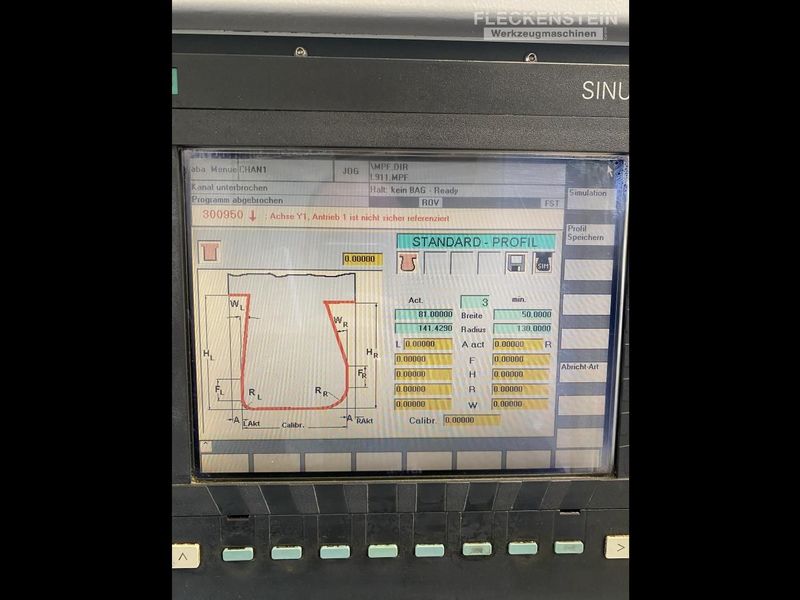

Profilierung im Programm mittels grafischer Bedienerführung in 3-D-Interpolation
Ausstattung & Zubehör:
- Linearmesssysteme in Y- und Z-Achse
- Alle linearen Achsen mit digitalen Servo-Motoren und Kugelgewindetrieb
- Bandfilteranlage mit Papierbandfilter, Tankinhalt 640 l, Kühlmittelpumpe 200 l/min/4 bar
- Manuelle Kühlmitteldüsen - Nachführung
- Automatische Arbeitsraumtüre pneumatisch gesteuert
- Elektro-Permanent-Magnetplatte 800 x 500 mm, Pendel-Polteilung 18 mm
- Automatisches Schleifscheibenauswuchtgerät Fa. MPM
- Volleinhausung des Arbeitsraumes in Edelstahl-Teilausführung mit LED-Arbeitsraumbeleuchtung
- Manuell betätigte Tür, Sicherheitszuhaltung im Automatikbetrieb
- Tragbares elektronisches Handrad im Automatik- und Handbetrieb für alle Achsen
- Dreifarbige Signalleuchte
- Elektrische Ausrüstung 400V/50Hz
- Schaltschrankkühlgerät
- Maschinenfüße
- Lackierung RAL 9002 (grauweiß), RAL 5010 (enzianblau)
- Spülpistole mit Schlauch und Halterung im Bedienbereich
- Ca. 5 St. Schleifscheibenflansche
*** Maschine vorbereitet für Schleifnebelabsaugung ***

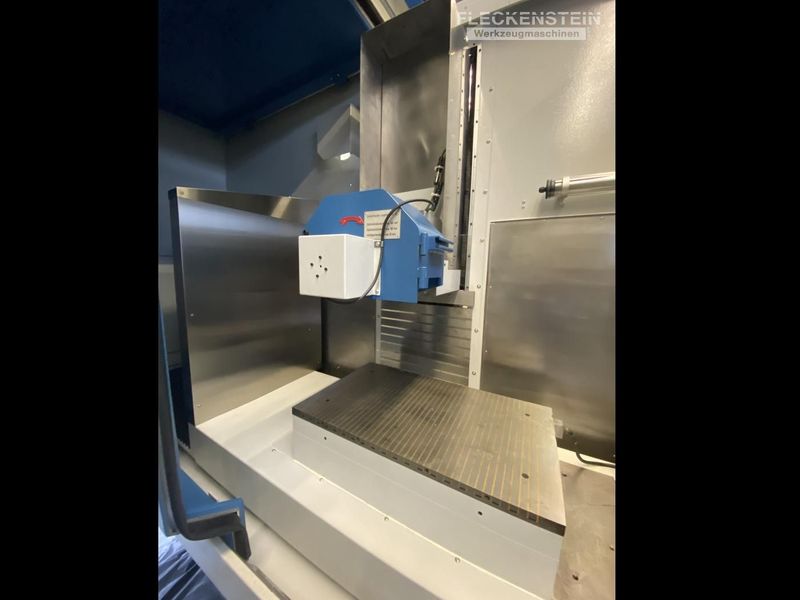

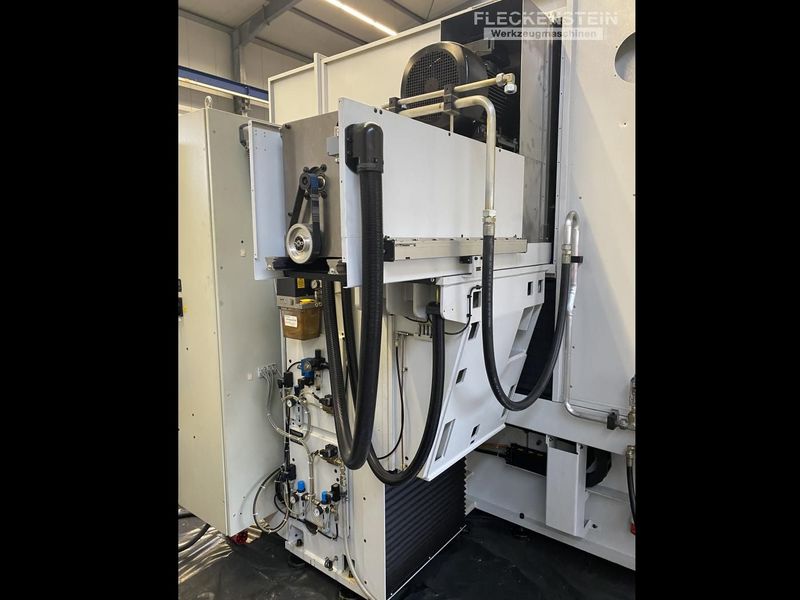

| Schleifbereich | |
| Schleifbereich max. | 1.000 x 600 mm |
| Verfahrwege quer (Z-Achse) | 540 mm |
| Abstand Tischoberfläche bis Schleifspindelmitte max. | 600 mm |
| Verfahrweg senkrecht (Y-Achse) | 500 mm |
| Max. Arbeitshöhe bei neuer Schleifscheibe | 400 mm |
| Werkstücktisch | |
| Elektro Permanent Magnetspannplatte | 800 x 500 mm |
| Polteilung | 18 mm |
| Spannkraftregelung | 8 Stufen |
| Tischantrieb (X-Achse) | |
| Inkrementaler Drehgeber in der Längsachse (X-Achse) | |
| Tischgeschwindigkeit | 2-35.000 mm/min |
| Elektromechanische Längsbewegung mittel digitalem Servo-Motor, Zahnriemen und Kugelgewindetrieb. vorgespannte Präzisions-Wälzführung Gr. 35 | |
| Zentral-Fettschmierung | |
| Automatische Senkrechtzustellung (Y-Achse) | |
| Kleinste Zustellgröße | 0,001 mm |
| Meßsystem | Glasmaßstab |
| Max. Abstand Spindelmitte - Tisch | 700 mm |
| Schleifkopf Vertikalweg | 550 mm |
| Elektromechanische Senkrechtbewegung mittel digitalem Servo-Motor, spielfreiem Schneckengetriebe und Kugelgewindetrieb. Vorgespannte Präzisions-Wälzführung Gr. 45 | |
| Zentral-Fettschmierung | |
| Quervorschub (Z-Achse) | |
| Kleinste Zustellgröße | 0,001 mm |
| Meßsystem | Glasmaßstab |
| Ständer Querweg max. | 600 mm |
| Querbewegung, kontinuierlich | 5-5.000 mm/min |
| Querbewegung, intermittierend | 1-95 mm/Impuls |
| Elektromechanische Querbewegung mittel digitalem Servo-Motor, Zahnriemen und Kugelgewindetrieb. Vorgespannte Präzisions-Wälzführung Gr. 45 | |
| Zentral-Fettschmierung | |
| Schleifspindelkopf | |
| Motor-Ausführung | Drehstrom - Motor regelbar |
| Antriebsleistung | 18,5 kW bei 1.500 min-1 |
| Schleifspindeldrehzahl regelbar | 1.000 - 2.600 min-1 |
| Spindellagerung | axial und radial spielfrei |
| Spindel ∅ im vorderen Lager | 80 mm |
| Schleifscheibenabmessung max. | 420 x 100 x 127 mm |
| Wälzgelagerte Schleifspindel in Blockbauweise mit vorgespannten Hochgenauigkeits-Spindellagern und Fettdauerschmierung, Spindel axial und radial spielfrei vorgespannt. | |
| Schleifscheiben-Umfangsgeschwindigkeit max. | 35 m/s |
| Dynamisches, automatisches Schleifscheiben-Auswuchtsystem Fa. MPM, Typ AB 100 | |
| Installationsdaten | |
| Betriebsspannung | 3∼400/230V |
| Frequenz | 50 Hz |
| Anschlusswert | 50 kVA |
| Nennstrom | 70 A |
| Max. Vorsicherung | 100 A |
| Platzbedarf ca. | 4.000 x 3.000 mm, Höhe 2.900 mm |
| Gewicht ca. | 6.000 kg |
