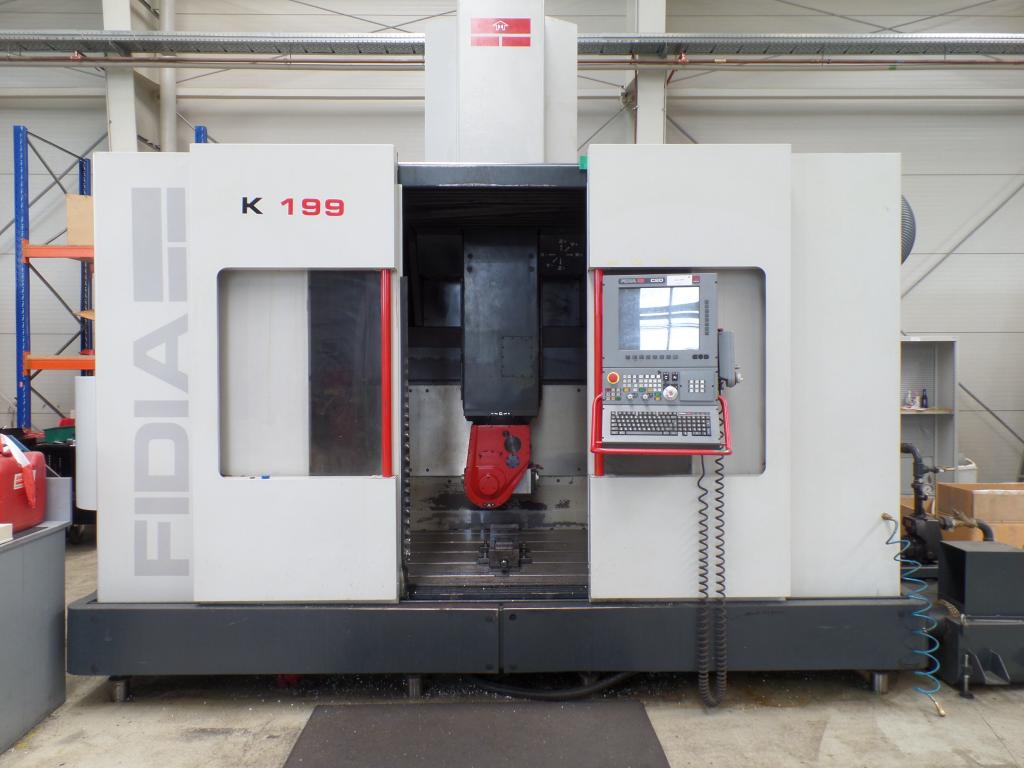

Gebrauchtes 5-Achs Hochgeschwindigkeitsfräszentrum FIDIA K 199

Typische Anwendungsbereiche der 5-Achs Fräsmaschine:

• Dreidimensionales Fräsen bei hoher Geschwindigkeit
• Abtasten von Modellen mit Speicherung der Werkzeugbahn
• Dreidimensionale Messung

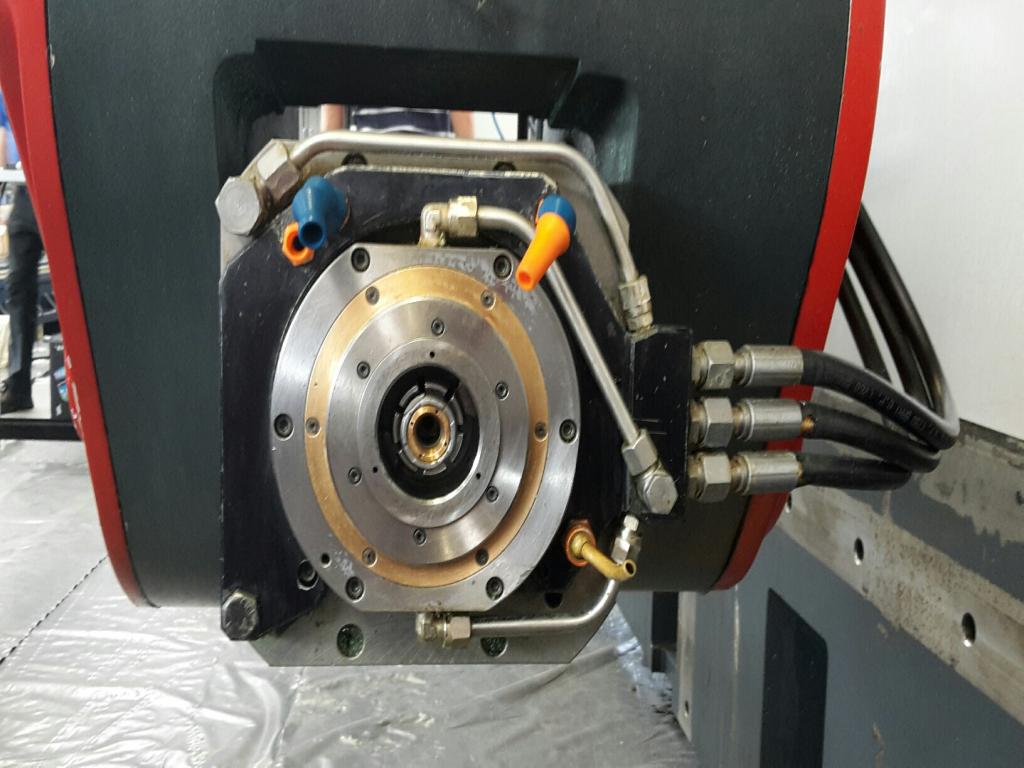

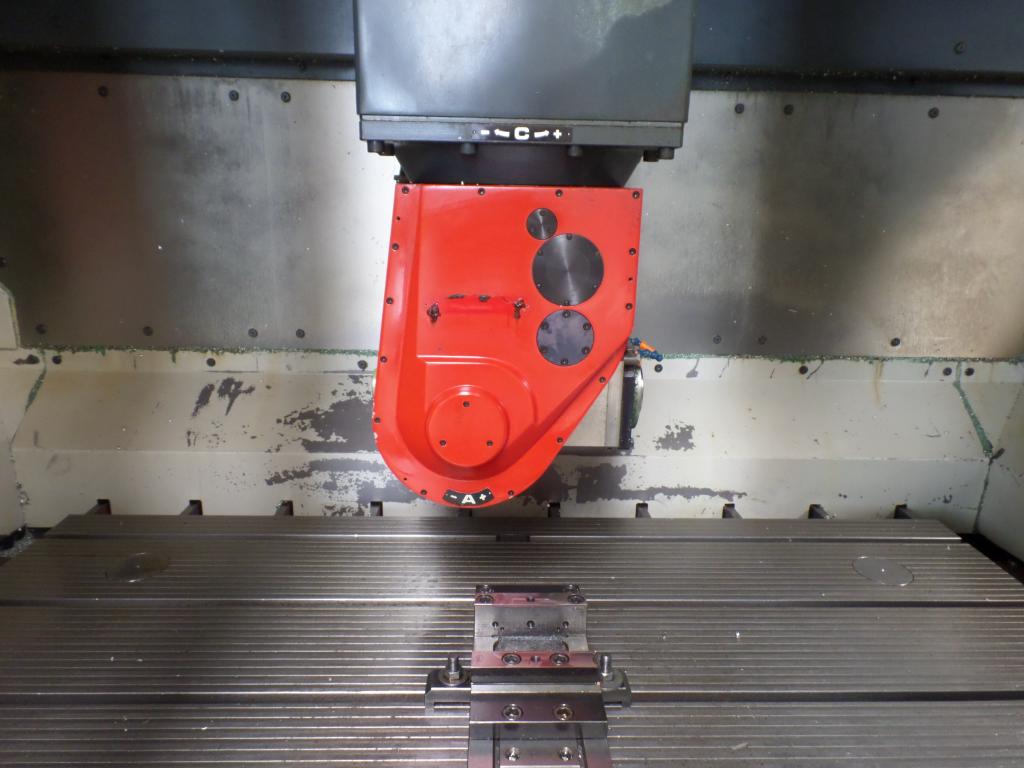

5-Achs-Fräskopf M5A/55-24 und Hauptspindel

Die Ausführung als Dreh- und Schwenkkopf ermöglicht die kontinuierliche Ausrichtung der Arbeitsspindel im Raum.
Die Drehbewegung der Achsen A und C erfolgt über bürstenlose Motoren und wird von Encodern übertragen, die direkt auf den Achsen montiert sind. Die Steuerung regelt die Ausrichtung des Kopfes  mittels kontinuierlicher Interpolation und kompensiert die Position der Werkzeugmitte je nach Spindelneigung.
Die beiden Schwenkachsen A und C können mittels hydraulisch gesteuerten Vorrichtungen in jeder beliebigen Position verriegelt werden.

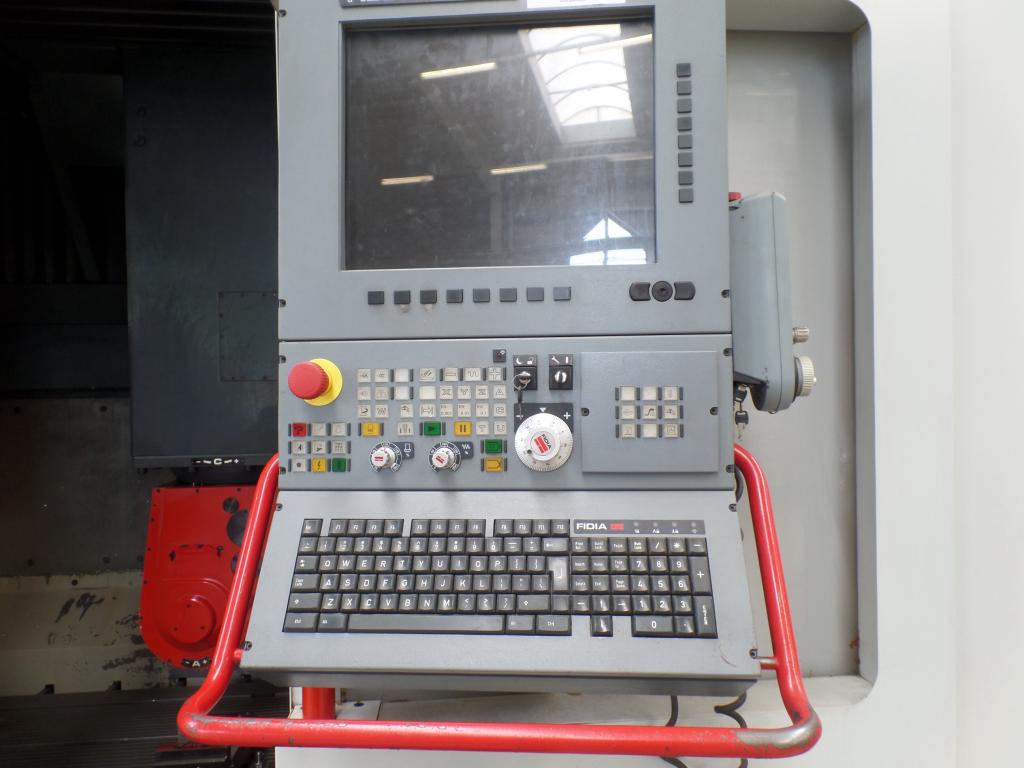

NC-Steuerung FIDIA C 20

Steuerung mit Software Windows XP, CPU Pentium 4 - mindestens 2,8 GHz und 512 MB RAM Speicher, 80 GB Festplatte. Incl. Programmiersprache ISOGRAPH 2D 1/2 mit DWG/DXF - Schnittstelle
Das integrierte Softwarepaket HIMILL ermöglicht die Erzeugung von 3D-Fräsbahnen mit interaktiven Menüs. HIMILL arbeitet parallel zu anderen NC-Funktionen und umfasst:

• Funktionen zum Auslesen von definierten Oberflächen, Dateiformate IGES, VDA-FS und STL
• Auslesen von digitalisierten Dateien
• Erzeugung von STL Modellen für das Reverse Engineering
• Unabhängige Skalenfaktoren auf 3 Achsen
• Umkehr Stempel/Matrize
• Interaktive Definition einer Vielzahl von Fräsbereichen und geführter Linien am Modell
• Schruppzyklen mit torischen, flachen und kugelförmigen Fräsern
• Für Hochgeschwindigkeitsfräsen geeignete Vor- und Feinschlichtzyklen
• "Pencil tracing" mit torischen, flachen und kugelförmigen Fräsern
• Steuerung Kopf 3 + 2 Achsen
• Hochaufgelöste grafische Darstellung der Modelle
• Erfassung des Restmaterials und geführte Optimierung der nachfolgenden Fräsbereiche
• Speicherung von Parametersätzen
• Automatisierbare Verfahren für verzögerte Berechnungen
