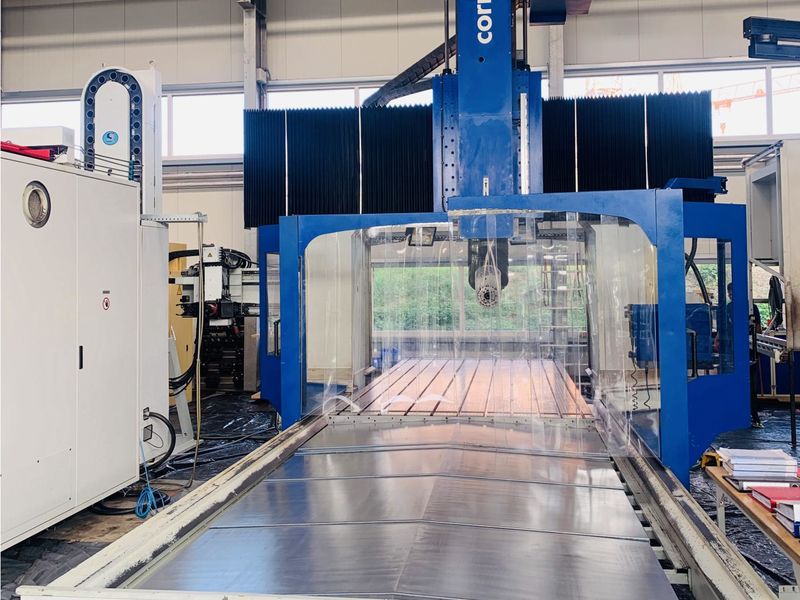

Gebrauchte Portalfräsmaschine CORREA FP 40

Ausstattung & Zubehör

• Maschinenbett, -ständer, Frässchieber und Vertikalschlitten aus perlitischem Guss  GG-30 mit einer Härte von 220 HB sind großzügig dimensioniert und verrippt
• Fräskopf aus Stahlguss
• Autom. Indexierender Fräskopf UAD mit 0,1° Teilung in beiden Ebenen
• Autom. Getriebe 2-stufig mit Öl-Umlaufschmierung

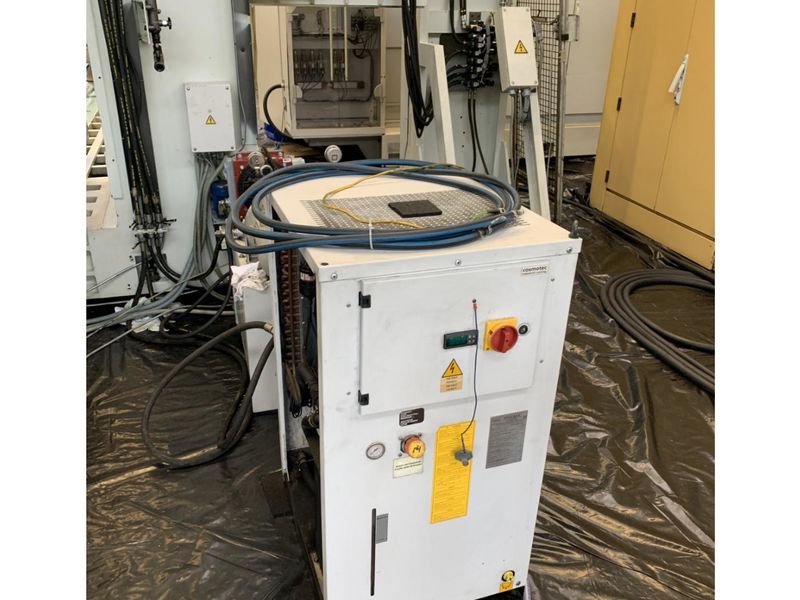

• Ölkühlaggregat zur Kühlung des Hauptspindelgetriebes
• Spindelantrieb 30 kW, Fabr. SIEMENS
• Spindeldrehzahl max. 5.000 min-1
• Achsantriebe mittels Präzisions-Kugelumlaufspindeln und digitaler Servo-Motoren
• Vorbereitet für Messtastsystem Fabr. M&H 20.00 mit Funkübertragung (Messtaster fehlt)

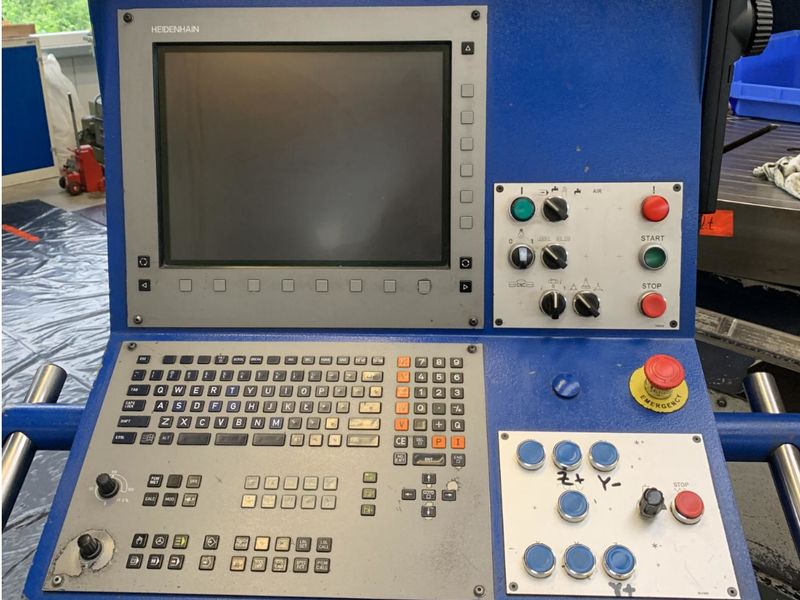

• CNC-Steuerung HEIDENHAIN iTNC 530 incl. digitaler Antriebstechnik
• Tragbares elektr. Handrad HEIDENHAIN HR 410 mit 3 m Spiralkabel
• Schwenkbares Bedienpanel zur Maschinenbedienung

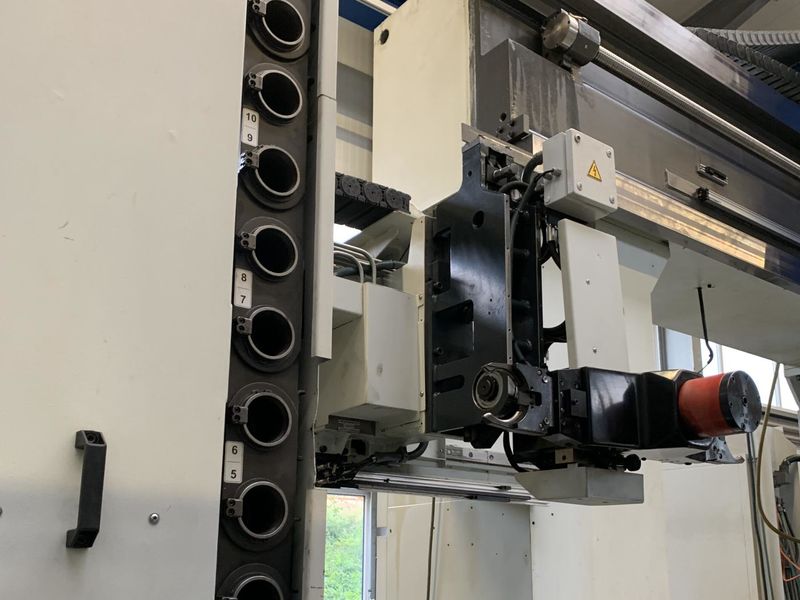

• Autom. Werkzeugwechsler mit 60 Magazinplätzen, Wechselpositionen vertikal + horizontal
• Kühlmittelanlage mit äußerem Brausekranz und IKZ durch die Spindel
• 2 St. Späneförderer links und rechts vom Aufspanntisch
• IKO – Linearführungen in der X – Achse, Gleitführungen aus gehärteten Stahleisten und kunststoffbeschichteten Gegenführungen in der Y– und Z - Achse
• Präzision-Kugelgewindespindeln mit vorgesapannten Doppelmuttern in allen Achsen
• Direktes Messsystem in allen Achsen Fabr. HEIDENHAIN

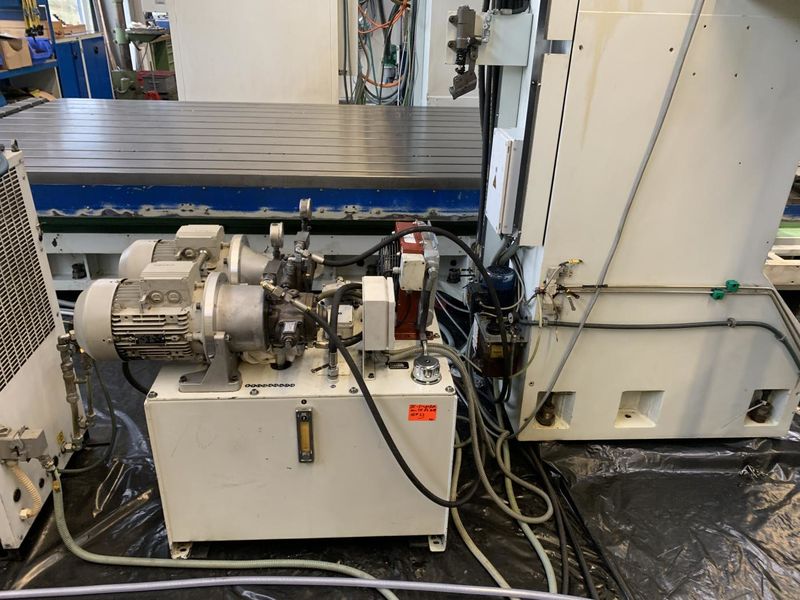

• Hydraulischer Gewichtsausgleich in der Vertikalachse
• Teleskopabdeckung der X-Achse
• Faltenbalgabdeckung der Y - Achse
• Spritzschutzverkleidung des Arbeitsraums 4-seitig. Die Schiebetüre an der Vorderseite der Maschine wird manuell betätigt. Die Türe auf der Seite des Werkzeugwechslers öffnet und schließt automatisch. In X – Richtung ist der Arbeitsraum durch einschwenkbare PVC-Vorhänge geschlossen. Sicherheitseinzäunung für den Bereich des Werkzeug-Magazins mit einer abgesicherten Zugangstür.
• Schaltschrankklimatisierung
• Ca - Betriebsstunden: Steuerung 18.260 h, Maschine 20.265 h, abgelesen Programmlauf 15.000 h geschätzt
