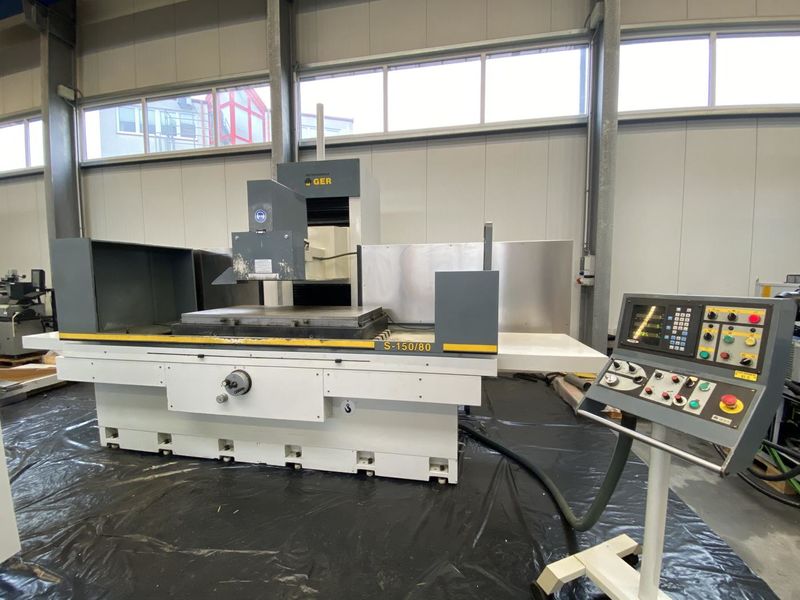

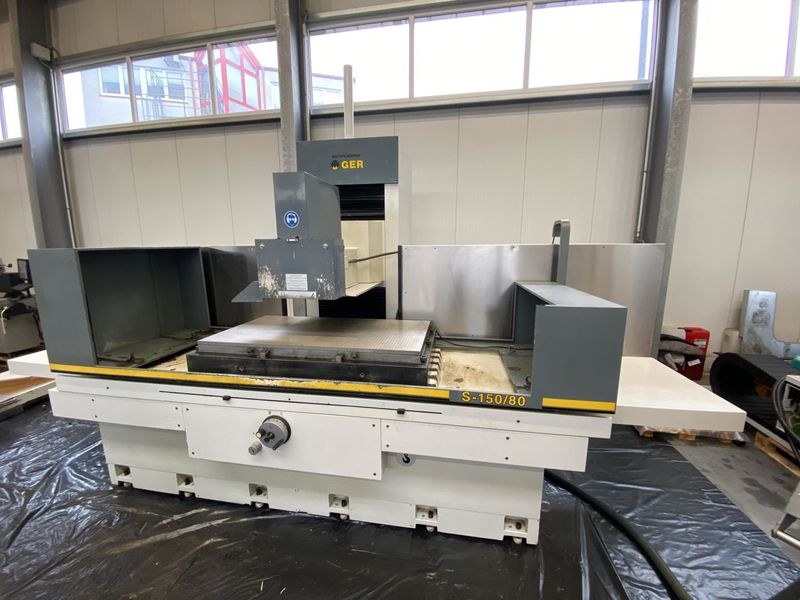

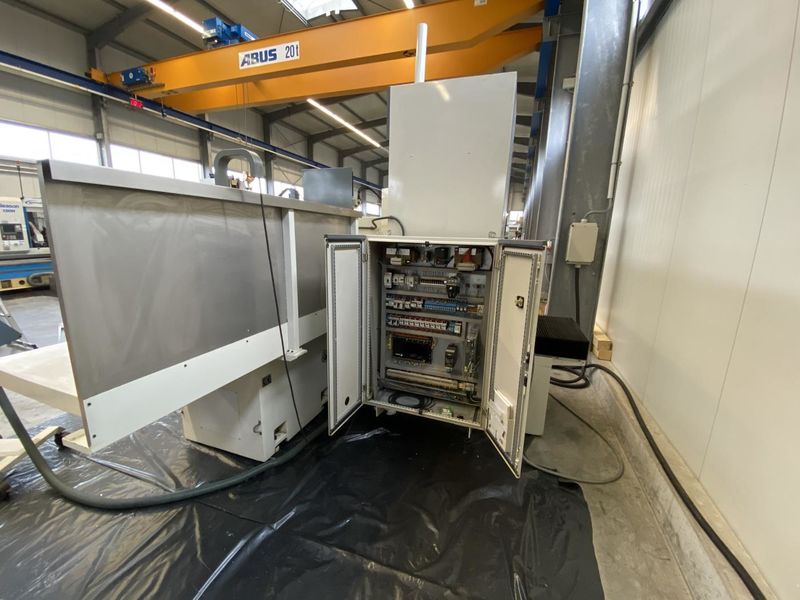

Gebrauchte Flachschleifmaschine GER S-150/80
Details
| Fabrikat: | GER Maquinas Herramienta SL |
| Typ: | S-150/80 |
| Baujahr: | 2002 |
| Steuerung: | FAGOR NV 300G |
Haben Sie noch fragen?
Kontaktieren Sie uns unter

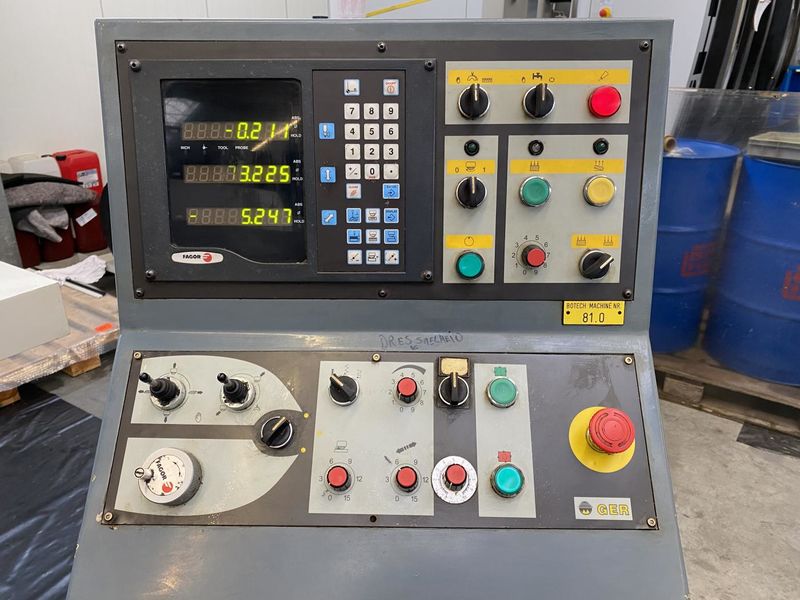

Steuerung FAGOR NV 300G
Allgemeine Beschreibung
modularer Aufbau mit Zentraleinheit, Monitor und Bedienfeld. Anzeige der vertikalen Achsposition.
Bedienfeld mit numerischer Tastatur und Bildschirmbedienung
2 unabhängige programmierbare Achsen mit den folgenden programmierbaren Parametern:
- Verfahrgrenzen
- Schrupptiefe, Schlichttiefe
- Menge des überschüssigen Materials
- Anzahl der Ausfeuerhübe
- Rückzugsposition
- Bearbeitungstiefe zwischen Abrichtvorgängen
- Abrichtdurchgang
- Prozentsatz des Scheibenverschleißes
- Kompensation für Radhalterdurchhang
- Kompensation des Leitspindelspiels
- Angepasstes Maschinenbedienfeld, elektromagnetische Tischsteuerung, Schleifkopf ein/aus, Betriebsartenwahl (quadratisch, kontinuierlich, manuell), Quervorschubeinstellung
Digitale Schnittstelle
- Ausgänge 24V
- Bedieneranzeige für die Bearbeitung (Schruppen)
- Bedieneranzeige Bearbeitung (Schlichten)
- Befehl zum Abrichten
- Ende Ausfeuern
- +/- Querachsen-Grenzwerte
- Eingänge
- Achsen zurücksetzen
- Ausfeuerdurchgänge
Ausstattung:
- Elektro-Permanent-Magnetspannplatte 1.500x800mm
- Nassschleifeinrichtung mit Kühlmittelbehälter, Tankinhalt 250l, Kühlmittelpumpe, Leistung 80 l\min., Spritzwasserschutz, Kühldüse mit Halterung
- Universal-Papierfilterautomat, Filterpapierbreite 710mm, Reinigungsleistung 100l\min.
- Geradabrichter, montiert über dem Schleifkopf
- Spühlpistole
- 1 St. Schleifscheibenflansch
| Schleifbereich | |
| Max. Schleiflänge | 1.500 mm |
| Max. Schleifbreite | 900 mm |
| Max. Abstand Spindel zu Arbeitstisch | 900 mm |
| Tischbelastung (auf Tisch) | 2.000 kg |
| Magnetspannplatte | |
| Aufspannfläche | 1.500 x 800 mm |
| Höhe ca. | 80 mm |
| Ausführung | Querpolteilung |
| Polteilung | 6/20 mm |
| X-Achse - Tischlängsbewegung | |
| Magnetplatte | Meehanite-Guss |
| Führungssystem | Prisma-Flachführungen |
| Führungsbahnen | kunststoffbeschichtet |
| Spannfläche Arbeitstische | 1.500 x 800 mm |
| Tischlängshub | max. 1.660 mm |
| Antrieb X-Verstellung | hydraulisch |
| Schleifwegeinstellung | manuell über Schiebelemente |
| Tischvorschub | 2-25 m/min |
| Z-Achse - Querverstellung der Schleifscheibe | |
| Querschlitten | Meehanite-Guss |
| Führungssystem | Prisma-Flachführungen |
| Führungsbahnen | kunststoffbeschichtet |
| Verfahrweg | max. 800 mm |
| Antrieb Z-Verstellung | Elektromechanisch: Kugelgewindespindel mit AC Motor |
| Wegmeßsystem | Drehgeber |
| Handrad-Auflösung | 0,01 mm |
| Tischvorschub | 0,6-60 mm |
| Eilgang | max. 2.000 mm/min |
| Y-Achse Senkrechtverstellung der Schleifscheibe | |
| Schleifsäule | Meehanite-Guss |
| Führungssystem | Prisma-Flachführungen |
| Verfahrweg | 660 mm |
| Automatischer Vorschub | 0,002-0,1 mm |
| Antrieb Y-Verstellung | Elektromechanisch: hochpräzise Kugelgewindespindel mit AC Motor |
| Wegmeßsystem | direkt, Glasmaßstab |
| Auflösung / minimale Zustellung | 0,001 mm |
| Automatischer Vorschub | 0,002-0,1 mm |
| Vorschubgeschwindigkeit | max. 200 mm/min. |
| Geradabrichter | |
| Positionierung | über dem Spindelkasten montiert |
| Abrichtbreite | 140 mm |
| Diamantzustellweg | 110 mm |
| Abrichtdiamant | 1,25 Karat |
| inkl. Abrichtkompensation | |
| Schleifspindelkopf | |
| Motor-Ausführung | Drehstrom-Asynchronmotor |
| Antriebsleistung | 18,5 kW |
| Schleifspindeldrehzahl | 1.000 min-1 |
| Max. Umfangsgeschwindigkeit | 32 m/s |
| Spindellagerung | axial und radial spielfrei |
| Schleifscheibenabmessung | 500 x 100 x 203 mm |
| 6-fach wälzgelagerte Schleifspindel in Blockbauweise mit vorgespannten Hochgenauigkeits-Spindellagern und Fettdauerschmierung, Spindel axial und radial spielfrei vorgespannt. | |
| Abmessung, Gewicht, Anschlussleistung | |
| Länge x Breite x Höhe | 6 x 4,4 x 3,5 m |
| Gewicht ca. | 15.000 kg |
| Gesamtanschlussleistung | 38 kW |
| Betriebsspannung | 400 V |
