Gebrauchte Flachschleifmaschine ABA MR 1500 ES
Details
| Fabrikat: | ABA |
| Typ: | MR 1500 ES |
| Baujahr: | 2004 |
| Steuerung: | SINUMERIK 840 D |
Haben Sie noch fragen?
Kontaktieren Sie uns unter

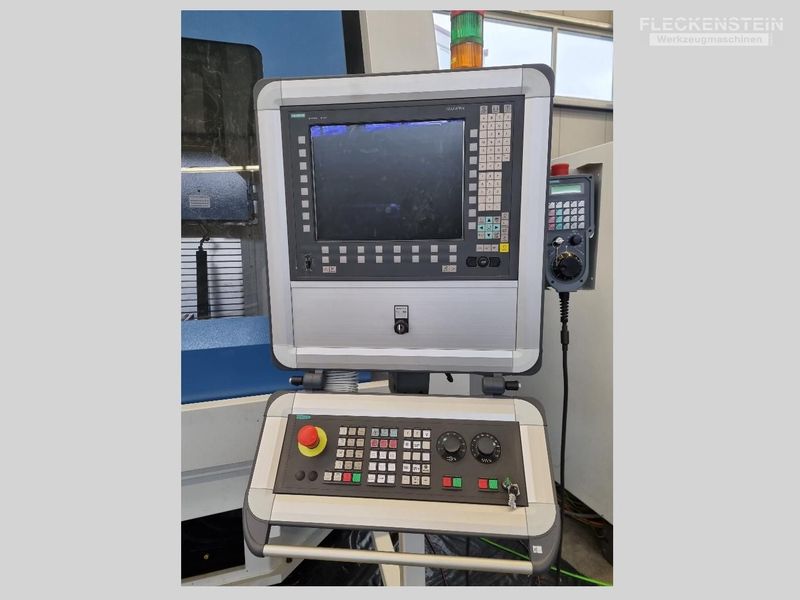

Steuerung:
SINUMERIK 840 D
Mit TFT-Farbmonitor
MS-Windows Bedienoberfläche-Modul PCU 50 mit grafischer Bedienerführung
- Mit digitalen Antrieben und integrierter Anpasssteuerung
- CNC-Anwenderspeicher 1,5 Mbyte für Programme und Daten
Hauptspeicher 256 Mbyte SDRAM
Festplatte 40 GByte, davon3 Gbyte frei verfügbar für Anwenderprogramme
- MPI-Schnittstelle, USB V 1.1 (1 x extern, 1 x intern), Ethernet 10/100 Mbit/s Diskettelaufwerk-Schnittstelle
- Bedienerfreundliches manuelles Schleifen und automatische Schleifabläufe
- Digitale Positionsanzeigen mit großem Farbbildschirm
- Konstante Schnittgeschwindigkeitsregelung, Fehlermeldungen im Klartext
Abrichtgerät:
- Elektrisches Geradabrichtgerät für Einkorndiamanten.
- Abrichtbewegung und Zustellung elektromechanisch.
- Kompensation des Abrichtbetrages mit der Y-Achse.
Ausstattung:
- CNC – Steuerung SINUMERIK 840 D (modernisiert in 2011)
- Alle linearen Achsen mit digitalen Servo-Motoren und Kugelgewindetrieb
- Rundtisch Fabr. RÜCKLE in hydrostatischer Ausführung mit Torqueantrieb
- Y-Achse (vertikal) um 200 mm erhöht
- Schleifspindelantrieb mit 44 kW
- Elektrisches Geradabrichtgerät
- Bandfilteranlage mit Papierbandfilter, Tankinhalt 1.000 l, Kühlmittelpumpe 200 l/min/3 bar

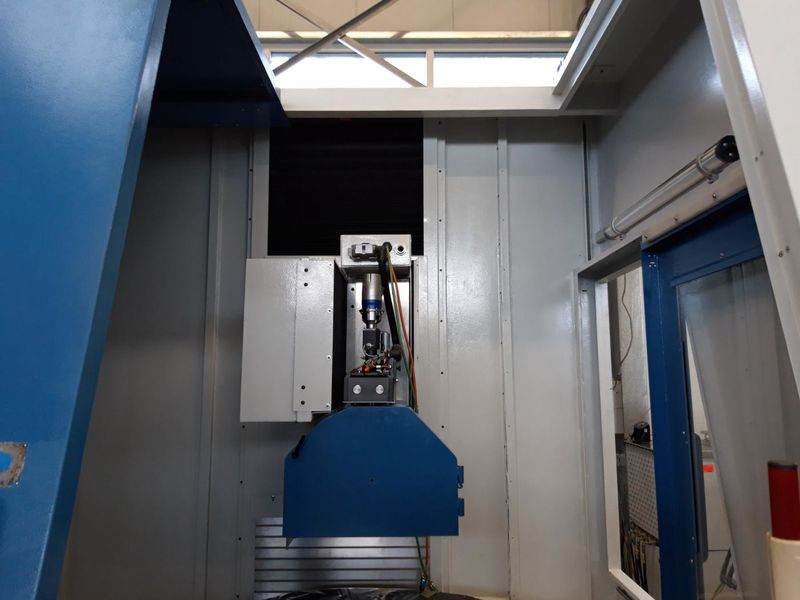

- Vollraumabdeckung des Arbeitsraums
- Großzügige Arbeitsraumtüre
- Elektro-Permanent-Magnetplatte Ø 1.500 mm, Ring-Polteilung 18 mm
- Automatisches Schleifscheibenauswuchtgerät Fa. MPM
- Kompletteinhausung des Arbeitsraumes mit Sicherheitszuhaltung im Automatikbetrieb
- Tragbares elektronisches Handrad im Automatik- und Handbetrieb für alle Achsen
- Maschinenleuchte im Arbeitsraum
- Elektrische Ausrüstung 400V/50Hz
- Schaltschrankkühlgerät
- Lackierung RAL 7035 (Lichtgrau), RAL 5007 (brillantblau)
- Spülpistole mit Schlauch und Halterung im Bedienbereich
- Absaugung für Schleifnebel
- Maschine ist geometrisch überprüft, neu lackiert, Schleifspindel neu gelagert, Faltenbälge erneuert, div. Verschleißteile erneuert
| Schleifbereich | |
| Rundtisch-Durchmesser | 1.500 mm |
| Abstand Tischoberfläche-Schleifspindelmitte | 1.050 mm |
| Verfahrweg senkrecht (Y-Achse) | 880 mm |
| Max. Werkstückhöhe | 700 mm bei neuer Schleifscheibe |
| Max. Werkstückgewicht | ca. 1.500 kg |
| Magnetplatte | |
| Elektro Permanent Magnetspannplatte | Ø 1.500 mm |
| Ring-Polteilung | 18 mm |
| Spannkraftregelung | 6-stufig |
| Rundtisch (B-Achse) | |
| Rundtisch mit Torqueantrieb und Messsystem Fabr. RÜCKLE Mod. PKTD6 | |
| Tischgeschwindigkeit | 1-100 min-1 |
| Hydrostatische Tischlagerung mit separatem Hydrostatikaggregat Fabr. Winkelmann | |
| Automatische Senkrechtzustellung (Y-Achse) | |
| Auflösung | 0,001 mm |
| Kleinste Zustellgröße | 0,001 mm |
| Meßsystem | Drehgeber |
| Max. Abstand Spindelmitte - Tisch | 1.050 mm |
| Schleifkopf Vertikalweg | 880 mm |
| Vorschub | 1-3.500 mm/min |
| Elektromechanische Senkrechtbewegung miitel digitalem Servo-Motor, spielfreiem Schneckengetriebe und Kugelgewindetrieb. Vorgespannte Präzisions-Wälzführung Zentral-Fettschmierung | |
| Quervorschub (Z-Achse) | |
| Auflösung | 0,001 mm |
| Kleinste Zustellgröße | 0,001 mm |
| Meßsystem | Drehgeber |
| Ständer Querweg max. | 750 mm |
| Querbewegung, kontinuierlich | 5-1.500 mm/min mm |
| Elektromechanische Querbewegung mittels digitalem Servo-Motor, Zahnriemen und Kugelgewindetrieb. Vorgespannte Präzisions-Wälzführung Zentral-Fettschmierung | |
| Schleifspindelkopf | |
| Motor-Ausführung | AC-Motor regelbar |
| Antriebsleistung | 44 kW bei 1.500-3.000 min-1 |
| Schleifspindeldrehzahl regelbar | 50-3.000 min-1 |
| Spindellagerung | axial und radial spielfrei |
| Schleifscheibenabmessung max. | 500 x 100 x 304,8 mm |
| Wälzgelagerte Schleifspindel in Blockbauweise mit vorgespannten Hochgenauigkeits- Spindellagern und Fettdauerschmierung, Spindel axial und radial spielfrei vorgespannt. Schleifscheiben-Umfangsgeschwindigkeit max. 35 m/s | |
| Schleifscheiben-Auswuchtsystem Fa. MPM | |
| Kühlmittelanlage | |
| Bandfilteranlage | |
| Tankinhalt | 1.000 l |
| Fördermenge | 200 l/min |
| Umwälzpumpe | 0,2 bar |
| Kühlmittelpumpe 1 | 0,2 bar |
| Kühlmittelpumpe 2 | 3,0 bar |
| Hebepumpenbehälter | |
| Tankinhalt | 200 l |
| Förderpumpe | 400 l/min |
| Installationsdaten | |
| Betriebsspannung | |
| Frequenz | 50 Hz |
| Anschlusswert | 130 kVA |
| Nennstrom ca. | 180 A |
| Vorsicherung ca. | 200 A |
| Platzbedarf l x b x h ca. | 5,5 x 6,0 x 3,2 m |
| Gewicht ca. | 15.000 kg |
