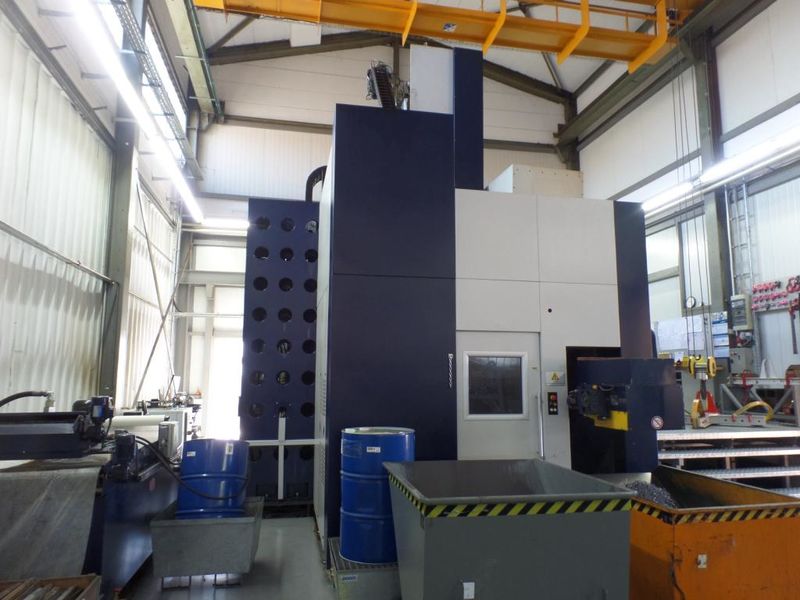

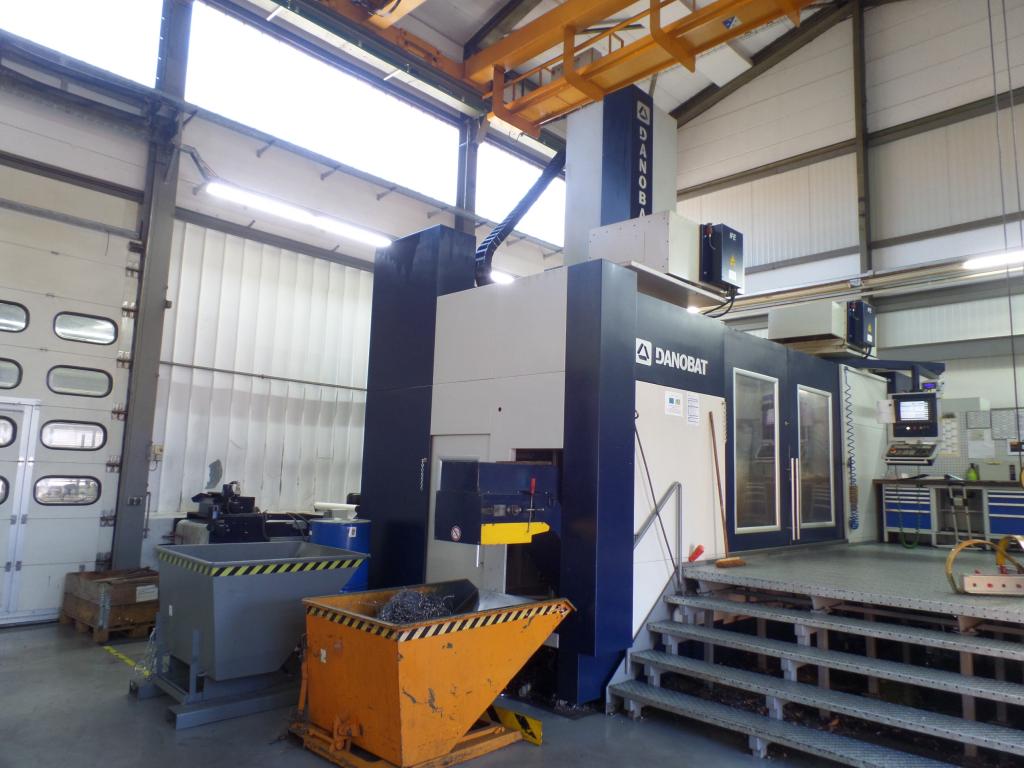

Gebrauchte CNC-Karusselldrehmaschine DANOBAT VTC-2500
Video zur Maschine
Details
| Fabrikat: | DANOBAT |
| Typ: | VTC-2500 |
| Baujahr: | 2011 |
| Steuerung: | SINUMERIK 840 D solution line |
Haben Sie noch fragen?
Kontaktieren Sie uns unter
Beschreibung
Unsere Karusselldrehmaschine Danobat VTC 2500 ist ausgestattet mit einer Siemens Sinumerik 840D sl Steuerung, digitalen Servoantrieben und der aktuellen Umrichtergeneration Siemens Sinamics. Die einzelnen Maschinenbaugruppen sind aus Grauguß gefertigt und sorgen so für eine erhöhte Steifigkeit bei der Bearbeitung. Mit dem Hauptantrieb von 105kW können auf der VTC 2500 Werkstücke bis zu 2.500 mm Durchmesser und 20 Tonnen Gewicht bearbeitet werden. Durch die elektronisch spielfrei verspannte C-Achse, das 48-fach Werkzeugmagazin mit automatischem Kopfwechsel und den im Lieferumfang enthaltenen vertikalen Fräsvorsatz sind auch umfangreiche Bohr- und Fräsoperationen auf dieser Vertikaldrehmaschine möglich. Unsere Danobat VTC 2500 ist in einem sehr guten Zustand und hat nur ca. 6.100 Betriebsstunden.
Ausstattung & Zubehör
- Planscheibenantrieb, Leistung 105 kW
- CNC-Steuerung SINUMERIK 840D sl
- Alle Antriebe in digitaler Servotechnik Fabr. SIEMENS
- Lineare Messsysteme in X- und Z-Achse, belüftet
- Kühlmittelanlage inkl. Bandfilteranlage, Tankvolumen 2.000 Liter, Hochdruckpumpe 70 bar
- Austritt am RAM über Brausekranz und innere Kühlmittelzuführung
- 2 St. Werkzeugmagazine links und rechts
- Späneförderer längs, Abwurfhöhe 1.250 mm
- C-Achse mittels zwei Servomotoren – Getriebe - Antriebsritzel – elektronisch spielfrei verspannt
- Verstellbarer Querbalken – 800 mm (4 x 200 mm - verrastend)
- Oben offene Einhausung mit manual betätigten Türen
- 1 St. Planscheibe Ø 2.100 mm fest montiert, incl. 4 St. Klauenkästen
- 1 St. Aufsatzscheibe Ø 2.500 mm aufsetzbar, incl. 4 St. Klauenkästen
- Vertikaler Fräsvorsatz SK 50, 3.000 min-1, automatisch einwechselbar
- Capto-Werkzeughalter C 10 - horizontal
- Capto-Werkzeughalter C 10 - vertikal
- 2 Stück Ölnebelabsaugungen, Leistung 3.000 m³/h
- Brankamp CMS, Kollisions- und Werkzeugbruchüberwachung
- 3-D-Taster RENISHAW
- Div. Drehstahlhalter Capto C 10
- Messdorn Capto C 10
- Ca. Betriebsstunden: Steuerung EIN 15.300 h, Maschine EIN 12.800 h, Programmlauf 6.100 h
| Arbeitsbereich | |
| Planscheibendurchmesser | 2.100 mm |
| Max. Drehdurchmesser | 2.500 mm |
| Max. Drehhöhe | 1.600 mm |
| Max. Höhe unter dem Meißelschieber | 1.800 mm |
| Verfahrwege Querbalken | 800 mm |
| Verfahrweg RAM (Z-Achse) | 1.500 mm |
| Verfahrwege X-Achse | 2.870 mm |
| Planscheibe | |
| Antriebsleistung bei 100% ED | 105 kW |
| Max. Drehzahl | 260 min-1 |
| Max. Werkstückgewicht | 20.000 kg |
| Max. Drehmoment | 39.785 Nm |
| T-Nuten H 12, sternförmig | 28 mm |
| Spindelbohrung | 160 mm |
| C-Achse | |
| Max. Drehmoment | 51.500 Nm |
| Max. Drehzahl beim Fräsen | 3 min-1 |
| Meißelschieber (RAM) mit angetriebener Frässpindel | |
| RAM Abmessung | 250 x 250 mm |
| Verfahrwege RAM (Z-Achse) | 1.500 mm |
| Leistung Fräsantrieb 100 % ED | 30 kW |
| Max. Drehzahl Fräsantrieb | 3.000 min-1 |
| Max. Drehmoment Fräsantrieb | 1.200 Nm |
| Vertikaler Fräskopf | 160 mm |
| Werkzeugaufnahme | SK 50 |
| Länge vertikaler Fräskopf | 350 mm |
| Max. übertragbare Leistung | 30 kW |
| Max. Spindeldrehzahl | 3.000 min-1 |
| Kühlmittelzuführung | innen + außen |
| Doppeltes Werkzeugmagazin 48-fach | |
| Je ein Tellermagazin auf der rechten und linken Maschinenseite. Rechte Seite, 18 Plätze: Plätze für 2 St. Drehstahlhalter (Bestückt mit je einem Drehstahlhalter für horizontale und vertikale Drehstahlaufnahmen), Plätze für 2 St. Fräsköpfe (Bestückt mit einem vertikalen Fräskopf, 1 Platz ist frei), 7 St. Drehwerkzeuge horizontal mit Capto C10, 7 St. Dreh-werkzeuge vertikal mit Capto C10 Linke Seite, 30 Plätze: Plätze für 8 St. Drehwerkzeuge horizontal mit Capto C10, 8 St. Drehwerkzeuge vertikal mit Capto C10, 14 St. SK 50 Aufnahmen für Fräs- und Bohrwerkzeuge | |

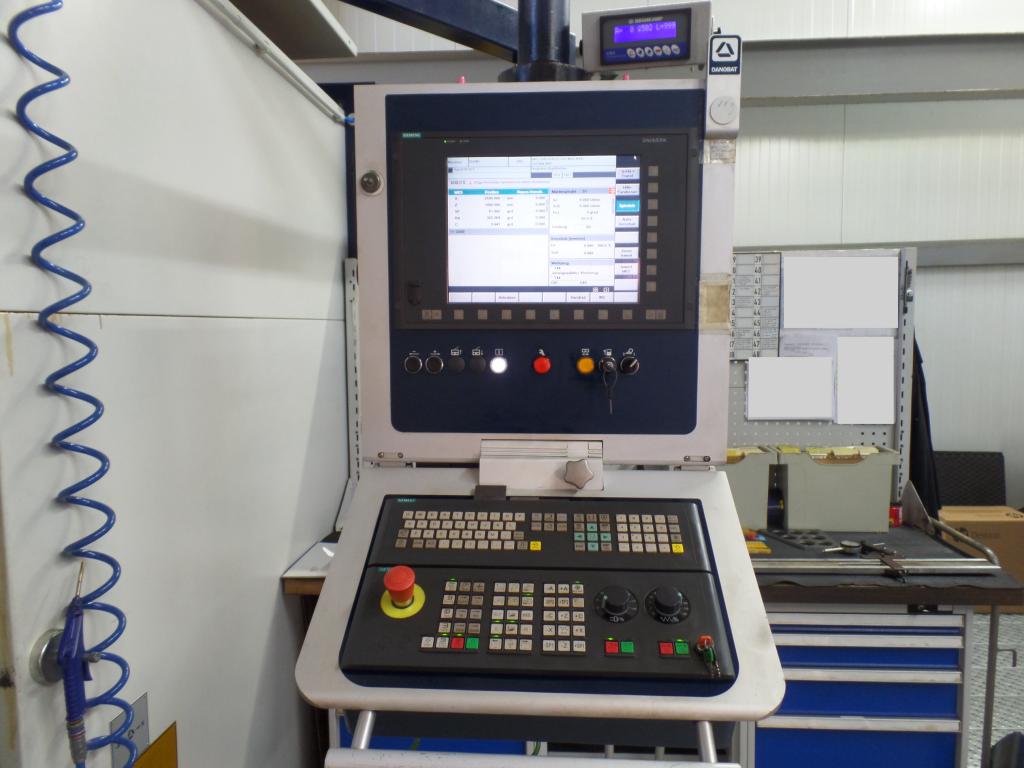

| CNC-Steuerung | |
| SIEMENS SINUMERIK 840 D solution line | |
| PCU 50.3, NCU 572.5, 12,1" TFT Bildschirm |
