Gebrauchte CNC - Fahrständer-Fräsmaschine ANAYAK HVM-8000-PC
Details
| Fabrikat: | ANAYAK |
| Typ: | HVM-8000-PC |
| Baujahr: | 2007 |
| Steuerung: | HEIDENHAIN iTNC 530 |
Haben Sie noch fragen?
Kontaktieren Sie uns unter
Beschreibung

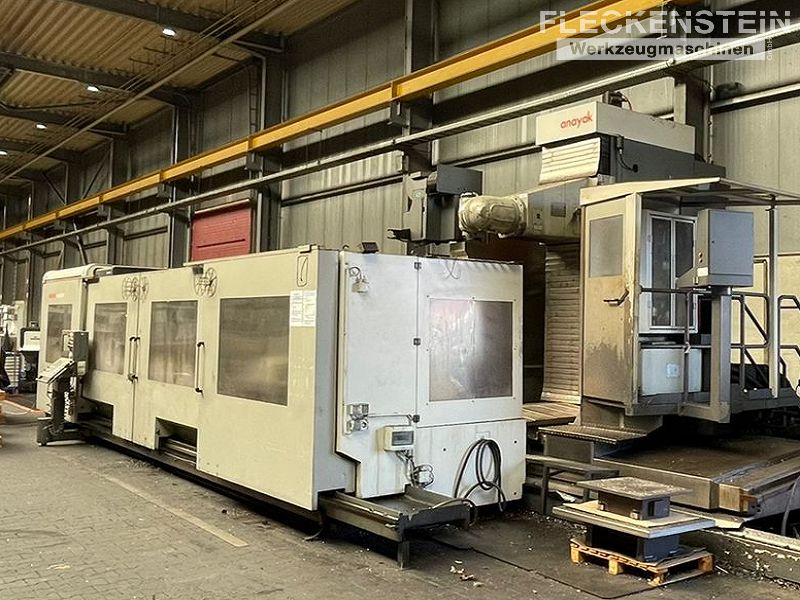

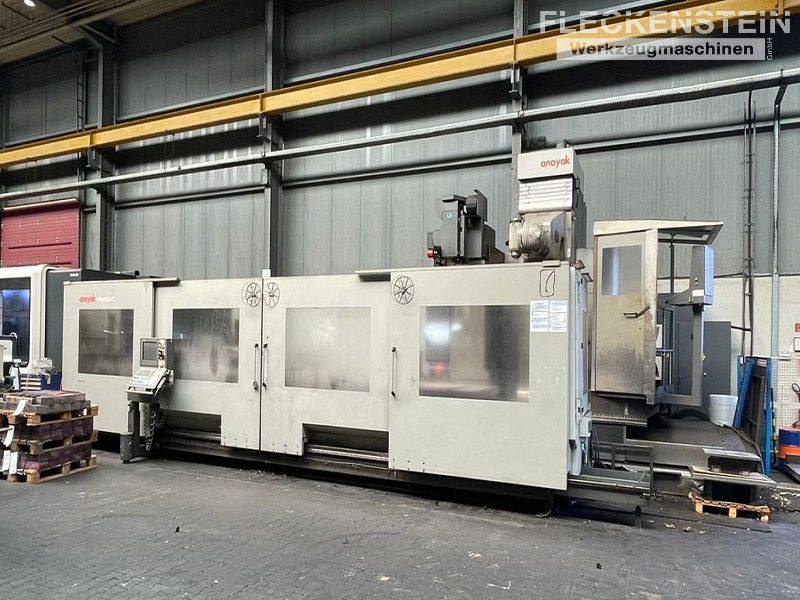

Die sehr robuste Fahrständerfräsmaschine ANAYAK HVM-8000 mit einer Heidenhain iTNC530 Steuerung überzeugt im bewährten Anayak-Design mit festem Abstand zwischen Turm und Spindelachse. Das Fahrständerkonzept, bei dem die Querbewegung vom Ständer ausgeführt wird, kommt ohne konturiertes Fundament aus. Die Maschine verfügt über einen orthogonalen Fräskopf mit 28 kW Leistung, ZF-Getriebe, 4.000 U/min und einer Teilung von 1° x 1°. Auf dem starren Vorsatztisch mit Aufspannfläche 8.000 x 1.200mm können selbst schwere Werkstücke mit Gewichten bis zu 15.000 kg/m² platziert werden.
Der lange Verfahrweg in der X-Achse von 7.300mm ist über eine Zahnstange und zwei verspannte Ritzel realisiert. Ein mitfahrendes Werkzeugmagazin mit 40 Magazinplätzen, ein 3D-Messtaster und eine Kühlmittelanlage mit Bandfilter und Hochdruckkühlung durch die Spindel runden das Ausstattungspaket dieser Fräsmaschine ANAYAK HVM-8000 ab.
Kühlmittelanlage mit Späneförderer
- Kühlmittelaustritt an der Stirnseite des Fräskopfs über manuell schwenkbare Düsen
- Innere Kühlmittelzufuhr durch das Spindelzentrum.
- Kühlmitteltank ca. 350l mit Ölskimmer
- Normale Kühlmittelversorgung 30 l/min 5 bar
- Hochdruckpumpe für Innenkühlung 23 l/min 19 bar
- Kühlmitteltank incl. Papierbandfilter

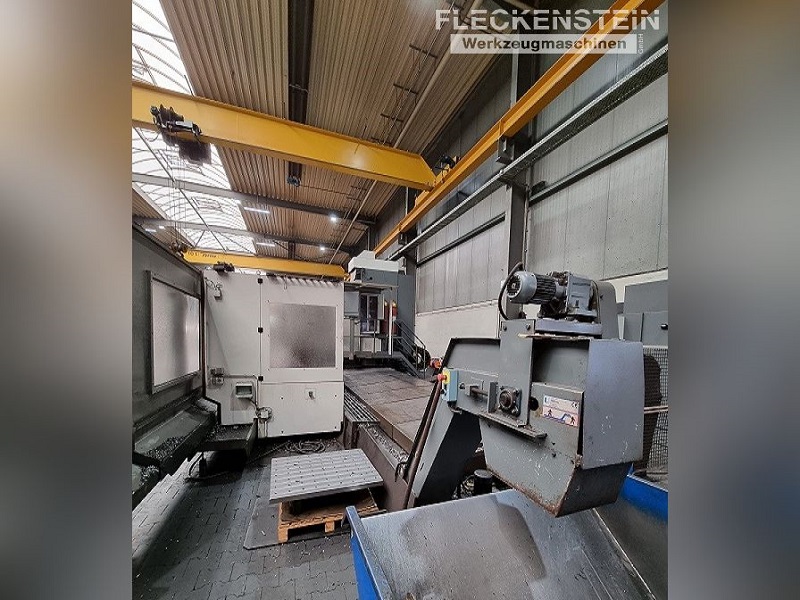

- Scharnierband Späneförderer längs der X - Achse der Maschine mit Kühlmitteltank
Ausstattung & Zubehör
- Maschinenbett, -ständer und Fräskopf als Gusskonstruktion spannungsarm geglüht

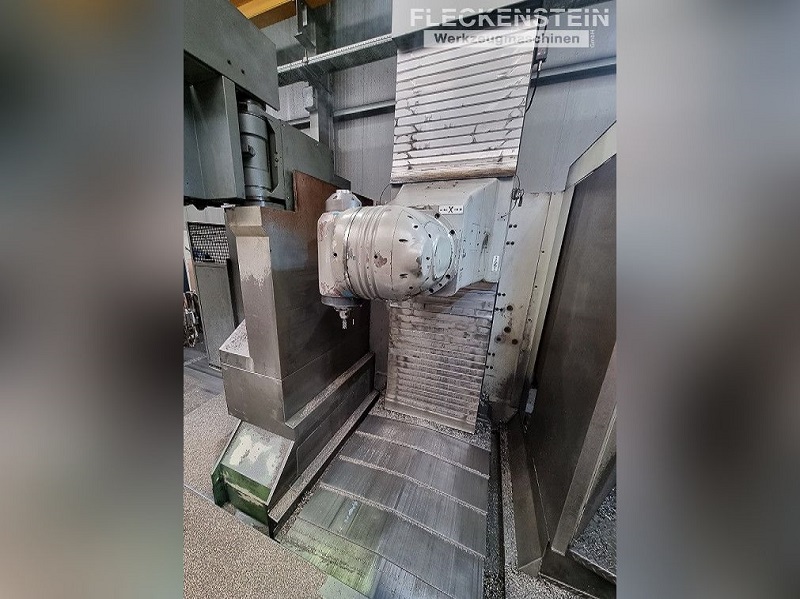

- Orthogonaler Fräskopf, Positionierung über Hirth-Verzahnung, vordere Ebene 1°, hintere Ebene 1°
- Ölkühlaggregat zur Kühlung des ZF-Getriebe
- Bewährtes und stabiles Anayak-Konzept: fixer Abstand zwischen Turm und Fräskopf
- Werkzeugwechsler mit mitfahrendem Kettenmagazin, 40-fach
- Spindelantrieb 28/38 kW
- Spindeldrehzahl max. 4.000 min-1
- Achsantriebe mittels Präzisions-Kugelgewindespindeln und digitaler Servo-Motoren
- Digitale Antriebstechnik Fabr. SIEMENS
- CNC-Steuerung HEIDENHAIN iTNC 530 verfahrbar in Front der Maschine
- Digitale Antriebstechnik Fabr. SIEMENS
- Tragbares elektr. Handrad HEIDENHAIN HR 410
- Mitfahrende Bedienerplattform mit zweiter CNC-Steuerung HEIDENHAIN iTNC 530
- Autom. Werkzeugwechsler mit 40 Magazinplätzen, Wechselposition horizontal/vertikal
- Kühlmittelanlage mit äußerem Brausekranz und IKZ durch die Spindel
- 1 St. Späneförderer längs im Arbeitsraum
- Präzisions-Linearführungen in allen Achsen
- Präzisions-Kugelgewindespindeln in allen Achsen
- Direktes Messsystem in allen Achsen
- Hydraulischer Gewichtsausgleich in der Vertikalachse
- Teleskop-Stababdeckung der X-Achse
- Frässchieber oben und hinten in der vertikalen Achse mit Gliederschürzen geschlossen

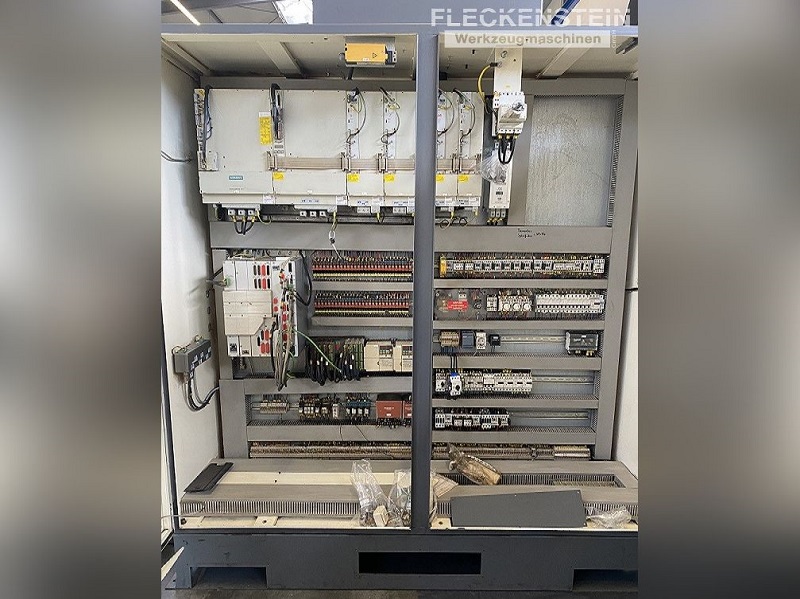

- Schaltschrankklimatisierung
- Hydraulikanlage
- Arbeitsraumbeleuchtung
- Ca. - Betriebsstunden: Maschine EIN ca. 50.000 h, Programmlauf ca. 28.000 h
| Verfahrwege | |
| Längsbewegung (X-Achse) | 7.300 mm |
| Querbewegung (Y-Achse) | 1.500 mm |

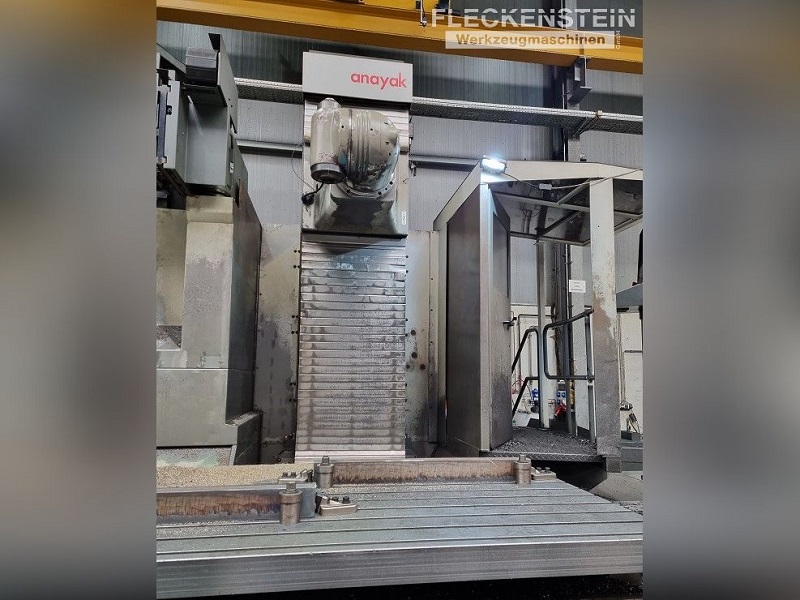

| Vertikalbewegung (Z-Achse) | 2.000 mm |
| Aufspanntisch | |
| Aufspannfläche | 8.000 x 1.200 mm |
| Max. Werkstückgewicht | 15.000 kg/m² |
| T-Nutenanzahl x Größe | 9 x 22 mm Abstand 130 mm |
| Vorschübe | |
| X-, Y- und Z-Achse, stufenlos | 2 - 10.000 mm/min |
| Eilgänge in X / Y / Z Achse | 20 m/min |
| Orthogonal-Indexierbarer-Fräskopf | |
| Schwenkbereich vordere/hintere Ebene | 1°/1° 360x1° / +/- 135° |
| Leistung bei S1/S6 ED | 28/38 kW |
| Drehzahlbereich, stufenlos | 40 - 4.000 mm min-1 |
| Max. Drehmoment | 2.240 Nm |
| Werkzeugaufnahme | SK 50 - DIN 69871-B |
| ZF - Getriebe | 2 Getriebestufen |
| Automatischer Werkzeugwechsler ATC | |
| Anzahl Werkzeugplätze | 40 Plätze |
| Max. Werkzeugdurchmesser | 125/250 mm |
| Max. Werkzeuglänge | 400 mm |
| Max. Werkzeuggewicht | 20 kg |
| Wechselpositionen | Horizontal vertikal |
