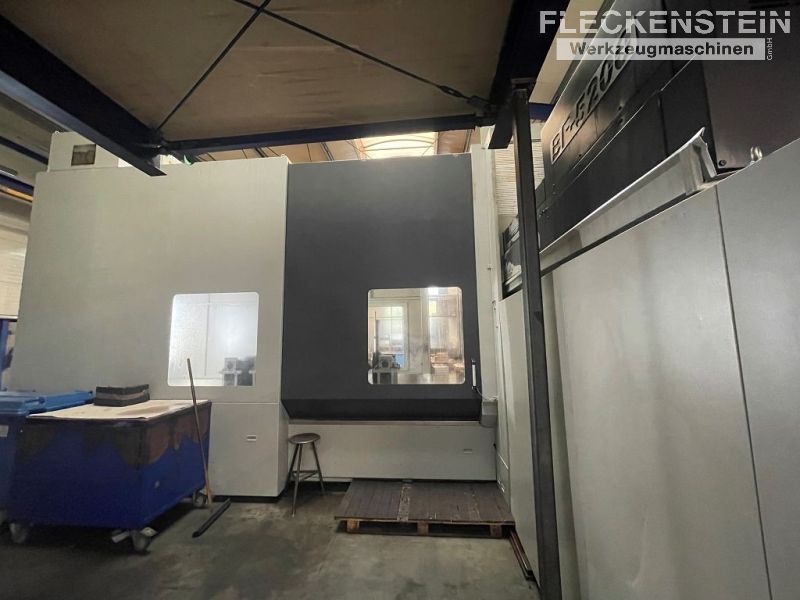

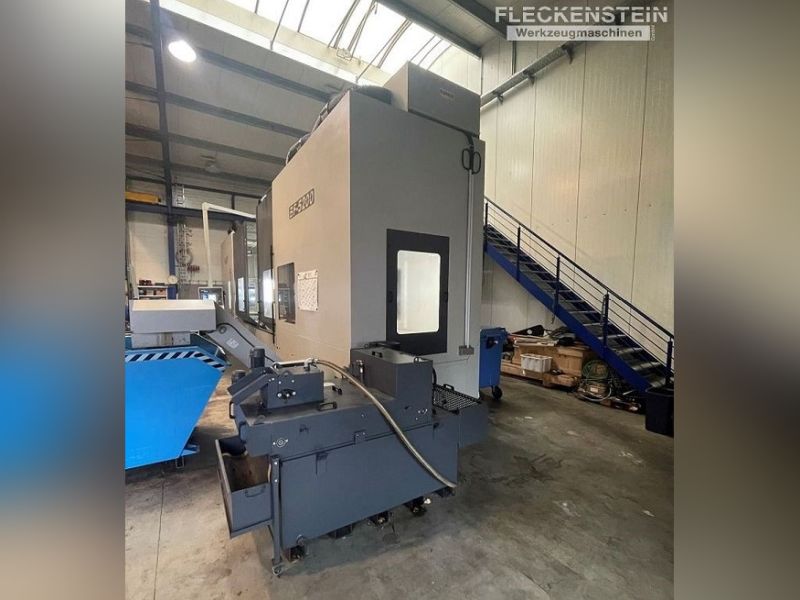

Gebrauchte CNC Bettfräsmaschine MTE BF 5200
Details
| Fabrikat: | MTE |
| Typ: | BF 5200 |
| Baujahr: | 2016 |

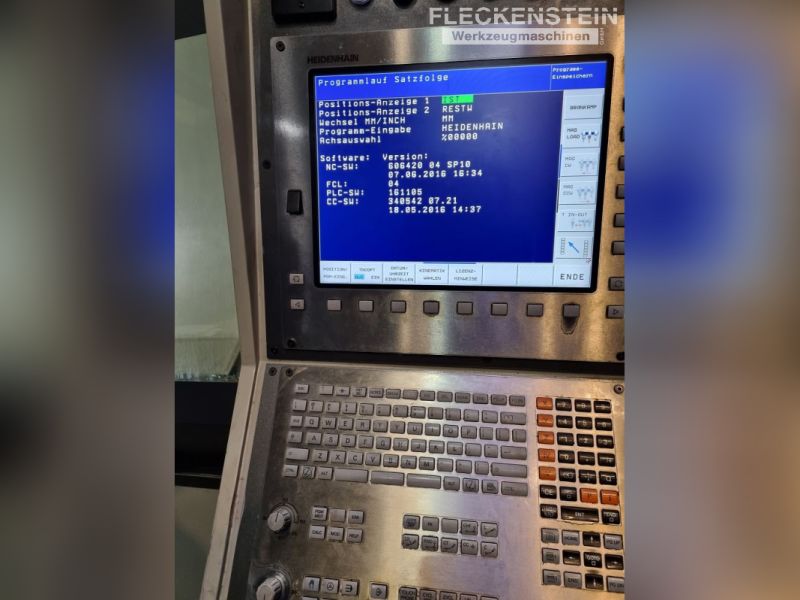

| Steuerung: | HEIDENHAIN iTNC 530 HSCI |
Haben Sie noch fragen?
Kontaktieren Sie uns unter
Beschreibung

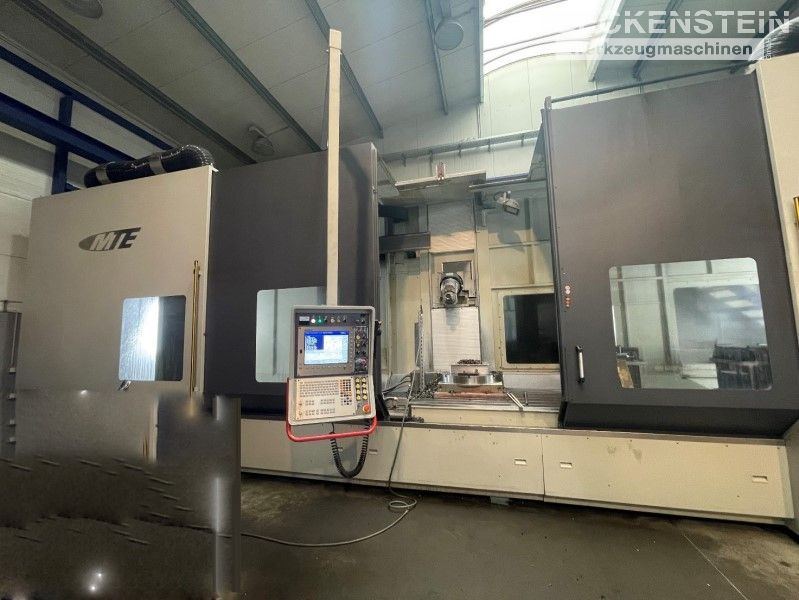

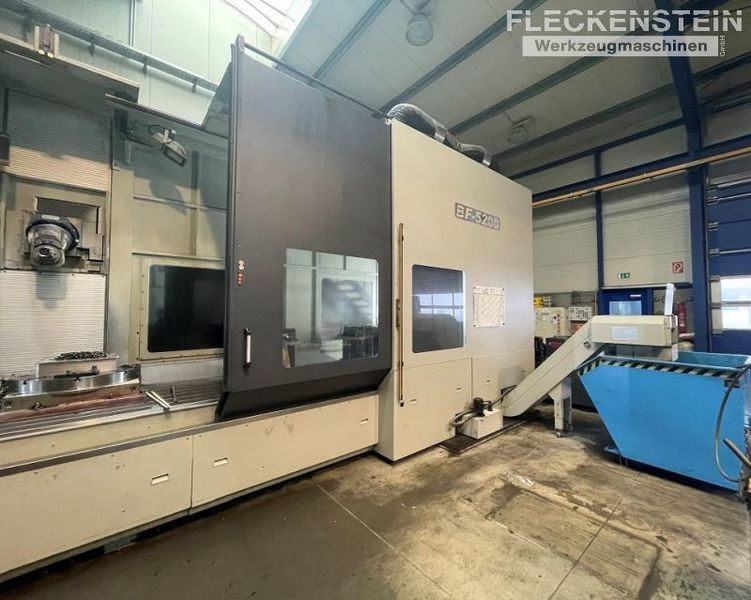

Die flachgeführte Bettfräsmaschine BF5200 des spanischen Herstellers MTE aus dem Jahr 2016 ist ausgestattet mit einer Heidenhain iTNC530 Steuerung. Der fahrende Tisch mit einer Aufspannfläche von 5.200 x 1.200mm und einer möglichen Zuladung von 14 to. bietet extrem viel Platz auch für schwere und lange Bauteile.
Der vorne am 1.300mm quer verfahrenden Frässchieber montierte Fräskopf liefert 32kW Leistung bei 4.000 U/min. Er ist automatisch über M-Funktion mit einer Teilung von
1 x 2,5 Grad in vertikaler und diagonaler Sektion indexierbar.
Ein am Turm montierter, automatischer Werkzeugwechsler mit Kettenmagazin und 60 Positionen für Werkzeuge, ein Kollisionsüberwachungssystem Fabr. Brankamp sowie ein Minimalmengenschmiersystem ist ebenfalls im Ausstattungspaket der Maschine enthalten. Die maschine und Steuerung sind vorbereitet für eine 4. Achse.
Universal-Fräskopf
Schwenkbereich vordere/hintere Ebene 2,5 x1° Mit Hirth-verzahnung
Max. Antriebsleistung 32 kW ab 198 U/min
Max . Drehmoment 1.520 Nm
Drehzahlbereich 0 - 4.000 min-1
Getriebestufen 3 ölgekühlt, mit automatischer Umschaltung
0 - 516 U/min
460 - 1.288 U/min
1.200 - 4.000 U/min
Werkzeugspindel BIG-Plus
Die Werkzeugspindel ist mit einer simultanen Kegel- und Plananlage für das Werkzeug ausgestattet.
Beim Einzug des Werkzeugs in die Maschinenspindel entsteht zuerst Kontakt am Steilkegel.
Durch die Einzugskraft weitet sich der Steilkegel im elastischen Bereich auf. Das Werkzeug wird etwa
0,01 mm weiter eingezogen, bis der Werkzeugflansch auch stirnseitig Kontakt zur Spindel bekommt.
Der Einsatz von Standardwerkzeugen mit Aufnahme ISO 50 ist weiterhin jederzeit möglich
| Verfahrwege | |
| Längsbewegung (X-Achse) | 5.000 mm |
| Querbewegung (Y-Achse) | 1.300 mm |
| Vertikalbewegung (Z-Achse) | 2.000 mm |
| Maschine ist vorbereitet für 4 Achsen | |

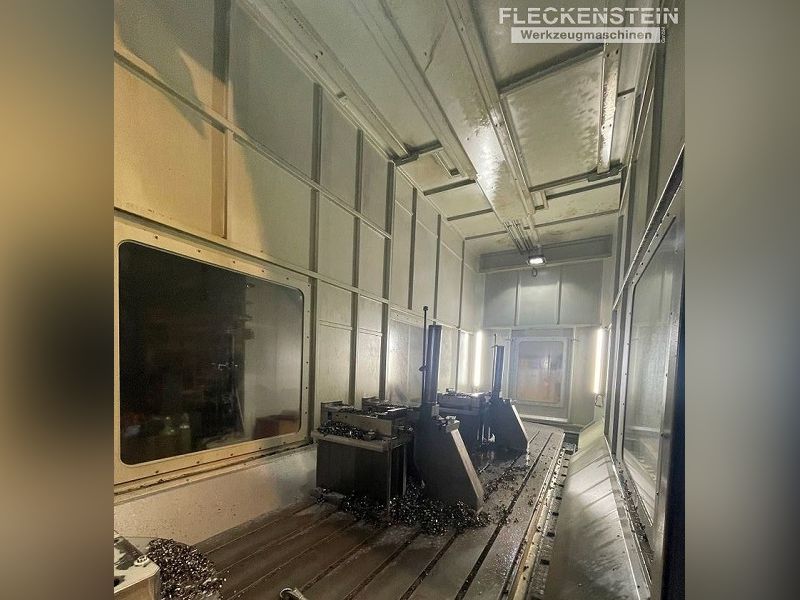

| Aufspanntisch | |
| Aufspannfläche | 5.200 x 1.200 mm |
| Max. Werkstückgewicht | 14.000 kg |
| Anzahl T-Nuten | 7 |
| Größe T-Nuten | 22 H12 |
| T-Nutenabstand | 160 mm |
| Vorschübe | |
| X-, Y- und Z-Achse, stufenlos | 2 - 12.000 mm/min |
| Eilgänge in X / Y / Z | 15.000 mm/min |
| Max. Vorschubkraft in X-, Y- und Z | 25.000 N |
| Automatischer Werkzeugwechsler ATC | |
| Werkzeugplätze | 60 Plätze |
| Max. Werkzeugdurchmesser max. | 125/250 mm |
| Max. Werkzeuglänge | 380 mm |
| Max. Werkzeuggewicht | 20 kg |
| Wechselpositionen | Horizontal / Vertika |
