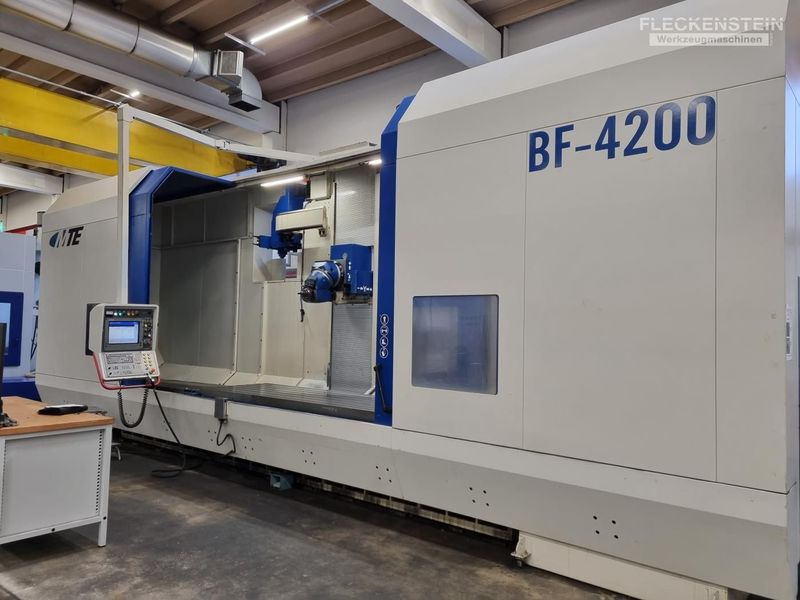

Gebrauchte CNC Bettfräsmaschine MTE BF 4200

Führungen, Antriebs- und Messsysteme:

• Alle Achsantriebe mit digitalen Antrieben Fabr. HEIDENHAIN
• Direkte Messsysteme für X-, Y- und Z-Achse Fabr. HEIDENHAIN
• X-, Y- und Z-Achsen Führung mittels hochgenauen Linearführungen für höchste Präzision und Dynamik, Gegenführung mit Turcite B beschichtet
• Präzisions-Kugelgewindespindeln mit vorgespannten Muttern in X-, Y- und Z-Achse

Kühlmittelanlage mit Späneförderer:

• Kühlmittelaustritt an der Stirnseite des Fräskopfs über manuell schwenkbare Düsen
• Innere Kühlmittelzuführung durch das Spindelzentrum.
• Tankvolumen ca. 400 l
• Normale Kühlmittelversorgung 25 l/min 5 bar
• Hochdruckpumpe für Innenkühlung 20 l/min 20 bar
• Kühlmitteltank incl. Papierbandfiltersystem
• charnierband Späneförderer, 2 Längsförderer in der Maschine, 1 Querförderer rechts

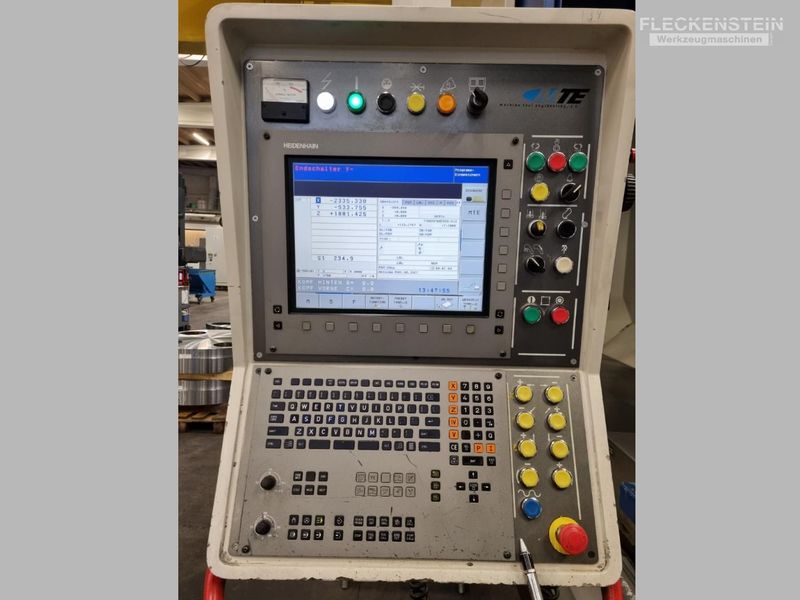

CNC-Steuerung HEIDENHAIN iTNC 530M

Digitale numerische Folgesteuerung, inklusive digitaler Antriebsregelung, Festplattenspeicher, TFT - Farbbildschirm

Bearbeitungszyklen:

Standard Bohr- und Fräszyklen, Tiefbohren, Gewindeschneiden mit und ohne Ausgleichsfutter, Fräsen von Nuten, Rechteck- und Kreistaschen, Rechteck- und Kreiszapfen, Ausdrehen, Bohrfräsen (Helixbahn), Abzeilen, Bohrbilder, Kopfschwenken, Rückwärtssenken, Verschiebung und/oder Drehung des Koordinatensystems, Spiegeln, Maßfaktor auch achsspezifisch,
Lineare Interpolation auf 3 Achsen, Kreisinterpolation auf 2 Achsen und auf 3 Achsen bei gedrehter Arbeitsebene, Bearbeitungsebene schwenken.

Ausstattung & Zubehör:

• Maschinenbett, -ständer und Vertikalsattel als Gusskonstruktion spannungsarm geglüht
• Frässchieber als Gusskonstruktion

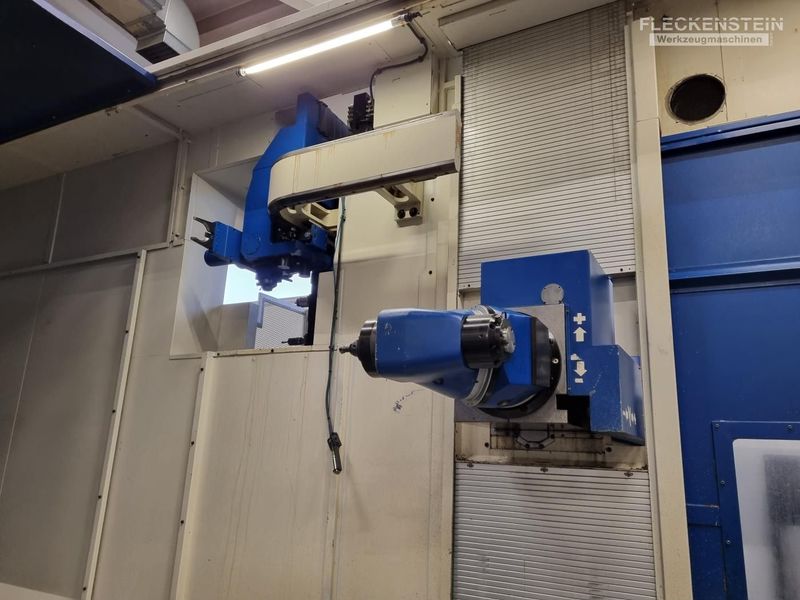

• Universaler Fräskopf, Positionierung über Hirth-Verzahnung, vordere Ebene 2,5°, hintere Ebene 1°
• Ölkühlaggregat zur Kühlung des Fräskopfes
• Thermische Kompensation der Y-Achse durch die CNC
• Spindelantrieb 30 kW
• Automatisches Getriebe mit 3 Getriebestufen
• Spindeldrehzahl max. 3.000 min-1
• Achsantriebe mittels Präzisions-Kugelumlaufspindeln und digitaler Servo-Motoren
• Messtastsystem Fabr. M&H mit Funkübertragung
• CNC-Steuerung HEIDENHAIN iTNC 530M incl. digitaler Antriebstechnik
• Tragbares elektr. Handrad HEIDENHAIN HR 410
• Schwenkbares Bedienpanel zur Maschinenbedienung vor der Maschine
• Autom. Werkzeugwechsler mit 40 Magazinplätzen, Wechselposition horizontal/vertikal
• Kühlmittelanlage mit äußerem Brausekranz und IKZ durch die Spindel, Papierbandfilter
• 2 St. Späneförderer längs im Arbeitsraum, 1 Querförderer Auswurf rechts hinten
• Präzisions-Flachführungen in allen Achsen, Gegenführung mit Turcite B beschichtet
• Präzision-Kugelgewindespindeln in allen Achsen
• Direktes Messsystem in allen Achsen
• Hydraulischer Gewichtsausgleich in der Vertikalachse
• Teleskop-Stahlabdeckung der X-Achse
• Frässchieber oben und unten in der vertikalen Achse mit Gliederschürzen geschlossen
• Vertikalführung oben und unten mit Faltenbalg abgedeckt

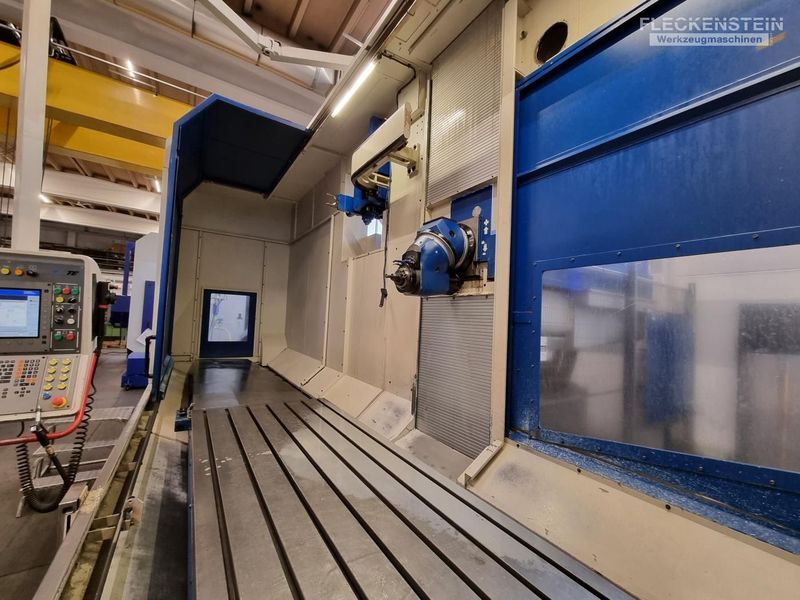

• Arbeitsraum-Einhausung allseitig geschlossen.
• Die manuellen Schiebetüren an der Vorderseite der Maschine lassen sich auf der gesamten
  Länge des Aufspanntisches öffnen.
• Sicherheitseinzäunung für den rückwärtigen Maschinebereich mit zwei abgesicherten
  Zugangstüren.
• Schaltschrankklimatisierung
• Hydraulikanlage
• Arbeitraumbeleuchtung
• Absauganlage Fabr. FILTERMIST, FX 5002
• Lackierung RAL 9002 grauweiß/RAL 5010 enzianblau
• Ca. - Betriebsstunden: Steuerung 19.000 h, Maschine 15.950 h, Programmlauf 4.700 h
