CNC-Wälzschleifmaschine REISHAUER RZ 400
Details
| Fabrikat: | REISHAUER |
| Typ: | RZ 400 |
| Baujahr: | 2008 |
| Steuerung: | SINUMERIK 840 D |
Haben Sie noch fragen?
Kontaktieren Sie uns unter
Beschreibung

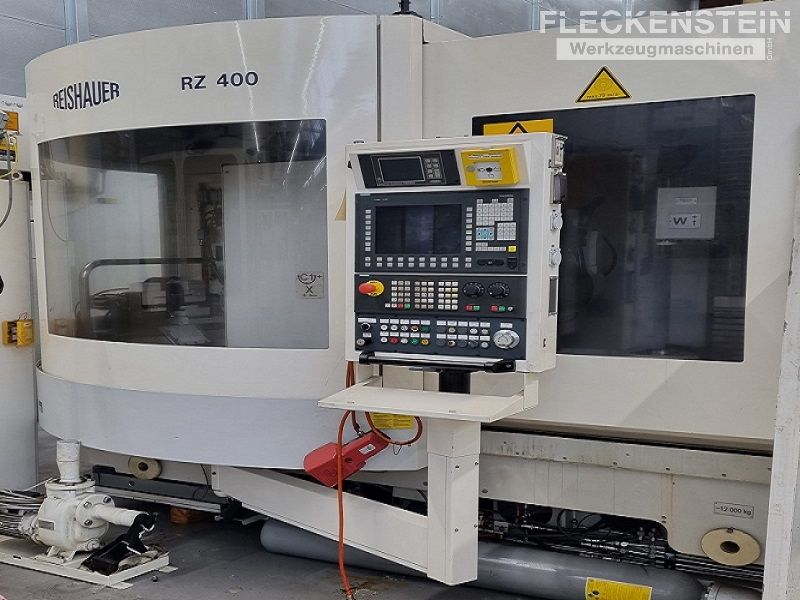

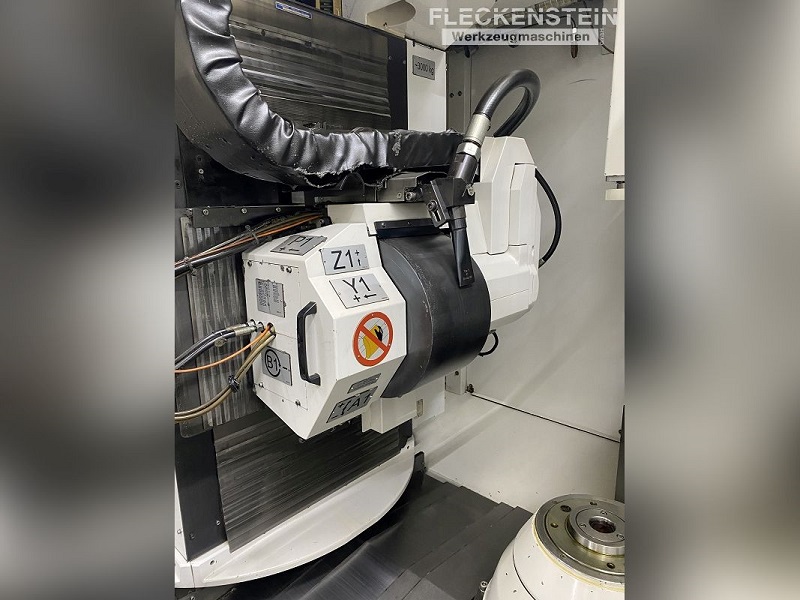

Unsere Verzahnungsschleifmaschine RZ400 des Schweizer Premium-Herstellers REISHAUER ist eine CNC-gesteuerte Verzahnungsschleifmaschine, die nach dem kontinuierlichen Wälzschleifverfahren mit abrichtbaren, zylindrischen Schleifschnecken arbeitet.

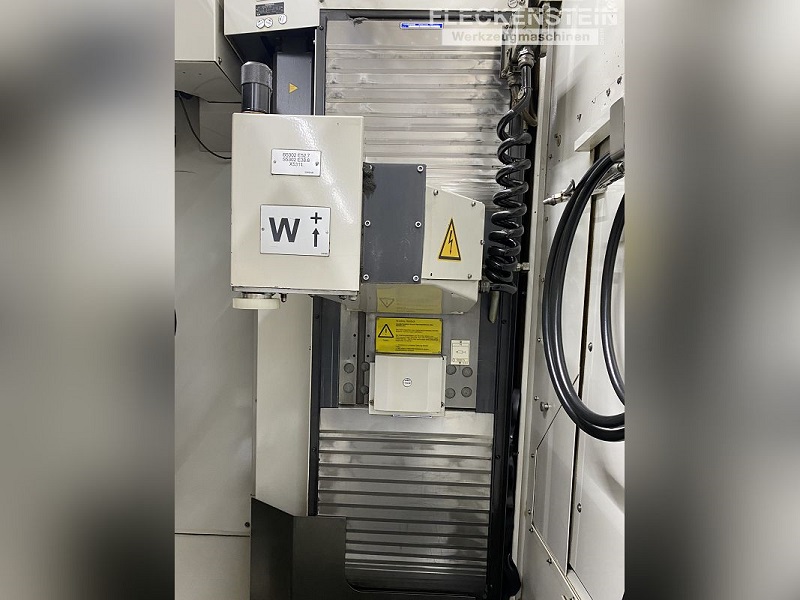

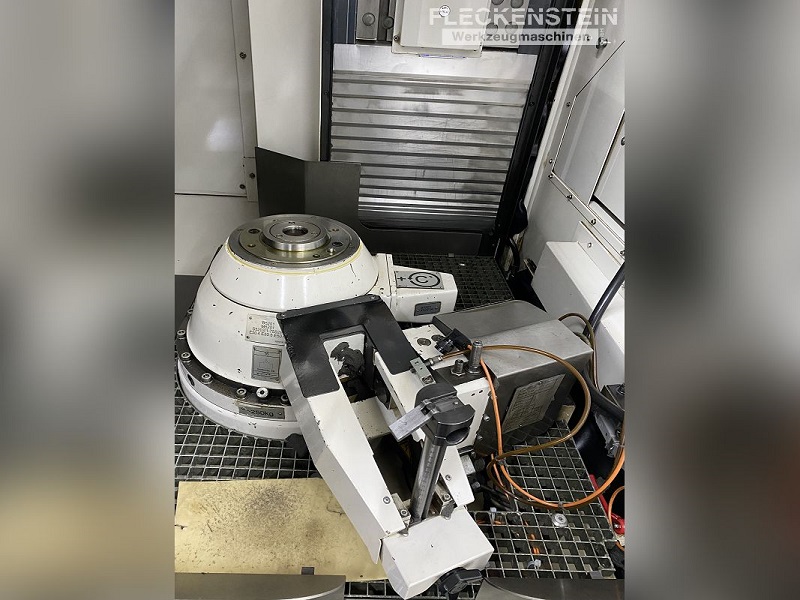

Sie ist ausgestattet mit einem Gegenhalter und einem NC-Reitstock mit maximalerm Spitzenabstand von 640mm zum Spannen wellenförmiger Werkstücke.

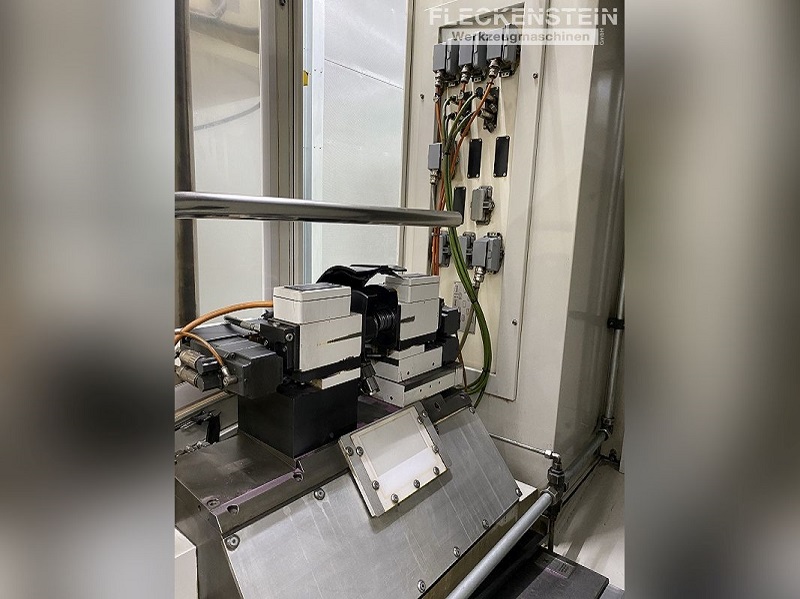

Der zweispindelige und gesteuerte Abrichter RP160-2 mit 1,4 kW Leistung dient zum präzisen Abrichten der montierten Schleifschnecken.
Diese sehr gepflegte Maschine mit nur ca. 10.000 h Betriebsstunden aus 2008 kann sowohl gerade- und schrägverzahnte Stirnräder als auch Stirnradwellen mit zylindrischen, balligen und konischen (beveloid-) Aussenverzahnungen in höchster Präzisison bearbeiten.
Ausstattung & Zubehör

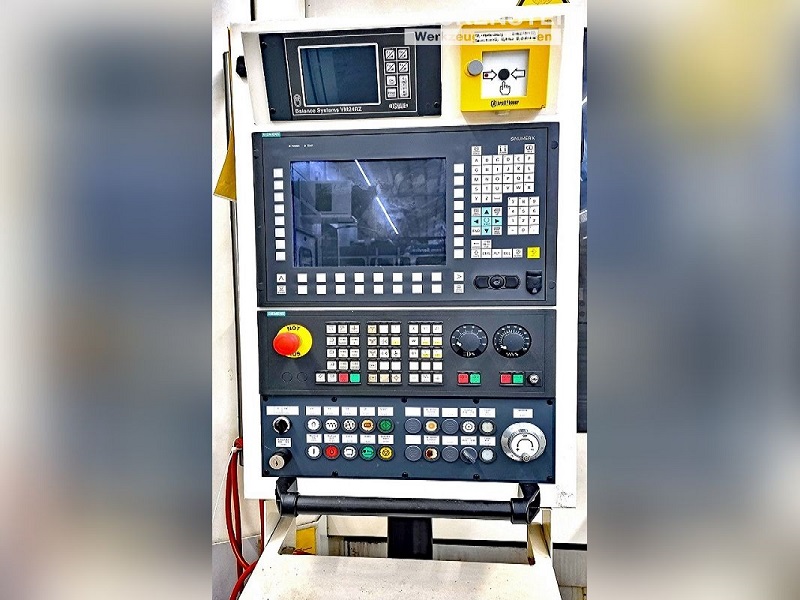

- Grundmaschine REISHAUER RZ 400 mit Steuerung Siemens Sinumerik 840D
- REISHAUER Bediensoftware
- Gegenhalter und Reitstockspitze
- Automatisches Auswuchtsystem Fabrikat REISHAUER VM24RZ
- Elektronisches Handrad an Bedientafel
- Kühlschmierstoffanlage HOFFMANN mit Kühleinheit und Filteranlage
- Separates Kopfabrichten
- Absauganlage incl. Dunstabscheider
- Hydraulik- und Pneumatik-Aggregat
- Volleinhausung des Arbeitsraums
- Maschinenleuchte
- CO2-Feuerlöscheinrichtung Fa. Kraft + Bauer (ohne Flasche)
- Alle Achsen und Spindel in digitaler Antriebstechnik SIMODRIVE 611 D
- 1 St. Spanntopf
- 1 St. Adapter für König Spannsysteme
- 1 St. Kalibrierdorn
- Keine Schleifschneckenaufnahme enthalten
- Einschaltstunden ca. 40.600 h / Betriebsstunden ca. 10.000 h
| Arbeitsbereich | |
| Werkstück-Nenndurchmesser | 400 mm |
| Spitzenweite mit festen Standardspitzen | 60 - 700 mm |
| Max. Werkstückgewicht | 300 kg |
| Zähnezahl | 5 - 999 |
| Max. Radialweg (X-Achse) | 490 mm |
| Max. Tangentialweg (Y-Achse) | 220 mm |
| Max. Verzahnungsbreite | 300 mm Max. Axialweg (Z-Achse) |
| Modulbereich Wälzschleifen | (0,2* - 8 *)geometrieabhängig |
| Schrägungswinkel (A-Achse) | +/- 45 Grad |
| Schleifschnecke | |
| Außendurchmesser | Ø 205 - 300 mm |
| Max. Breite | 145 mm |
| Bohrungsdurchmesser | 160 mm H7 |
| Gangzahl der Schnecke | 1 - 5 |
| Max. Steigung | 32 mm |
| Vorschübe & Eilgänge | |
| Achse X (Zustellung Schleifschnecke) | 15.000 mm/min |
| Achse Y (Shiftachse) | 5.000 mm/min |
| Achse Z1 (Axialweg Schleifschnecke) | 5.000 mm/min |
| A-Achse | 50 °/s |
