CNC-Horizontal Bohr- und Fräsmaschine FPT CASTEL RED
Video zur Maschine
Details
Fabrikat: | FPT CASTEL |
Typ: | RED |
Baujahr: | 2012 |
Steuerung: | SINUMERIK 840 D Solution Line |
Haben Sie noch fragen?
Kontaktieren Sie uns unter
Beschreibung
Die FPT CASTEL RED ist ein Quer-Fahrständer-Bohrwerk mit einem Spindeldurchmesser von 150mm und einem in Längsrichtung verfahrbaren 25to. Tisch. Sie bietet höchste Flexibilität dank des umfangreichen Zubehörs. Die Maschine ist ausgestattet mit einem stufenlos positionierenden 2-Achs Universalfräskopf und einem elektronisch gesteuerten D’Andrea Ausdrehkopf Ø630mm. Beide Köpfe können per Steuerungsbefehl über ein automatisiertes Kopfwechselsystem angewählt und von der Bohrspindel aufgenommen werden. Ein 60-fach Werkzeugwechsler für Werkzeuge mit SK50 Aufnahme und vertikal und horizontal verfahrbarer Bedienerstand sind ebenfalls Bestandteil der Ausstattung.
Technische Merkmale und Standardausrüstung
CASTEL RED ist ein T-Type-Bohrwerk mit einem in X-Richtung verfahrbaren Tisch.
Die CASTEL RED bietet, wie alle horizontalen FPT Maschinen, zweckmäßige Vorteile wie:
- Höchste Flexibilität dank der breiten Auswahl an verfügbarem Zubehör
- Erleichteter Zugang des Bedieners zum Arbeitsbereich
- Bessere Späneentsorgung
Maschinenstruktur: Stabilität und Genauigkeit
- Die Struktur der CASTEL besteht aus einer elektrogeschweißten Stahlkonstruktion welche mehrmals thermisch zwischenbehandelt wurde
- Das Ständerbett (Z-Achse) besteht aus einer elektrogeschweißten Stahlkonstruktion. Es ist mit drei gehärteten und geschliffenen Führungsbahnen großer Dimensionierung versehen. Die drei Führungsbahnen gewährleisten eine hohe Steifigkeit und Genauigkeit.
Der Ständer wird direkt auf der Querführung (Z-Achse) geführt. Durch den Verzicht auf einen Zwischenschlitten wird eine besondere Stabilität erreicht. - Eingespannt in vier symmetrische Führungsbahnen, mit geschliffener Kugelgewindespindel mit vorgespannter Doppelmutter verschiebt der Spindelstock stick-slipp-frei in vertikaler Richtung (Y-Achse).
- Das Bett für die Tischgruppe (X-Achse) besteht aus einer elektrogeschweißten Stahl-konstruktion. Der Vorschub erfolgt auf zwei großzügig dimensionierten Linearführungen mit
geschliffener Kugelgewindespindel mit vorgespannter Doppelmutter, die eine prompte, dynamische Reaktion ermöglichen, und eine hohe Positioniergenauigkeit gewährleisten. - Der Drehtisch-Unterbau ist aus Guß gefertigt, per Computer ausgearbeitet, daher optimal dimensioniert und angemessen verrippt, um maximale Steifigkeit zu gewährleisten.
- Die Strukturdimensionierung, die Positionierung und die Form der Verrippungen wurden durch FEM-Kalkulationen bestimmt. Alle Komponenten wurden gemäß des Qualifizierungs-planes statisch und dynamisch getestet.
- Alle Komponenten werden nach der Schruppbearbeitung thermisch stabilisiert, um innere Spannungen zu vermeiden.
- Der Spindelstock (Y-Achse) gleitet, mittig geführt, im Ständer und ist beidseitig geführt, was eine technisch hochkarätige Lösung darstellt, die für erstklassige Ergebnisse steht.
- Die Tisch- und Maschinenverankerung wurde entwickelt, um perfekte Steifigkeit, Genauigkeit und dauerhafte Stabilität der Maschinengeometrie zu gewährleisten.
Führungsbahnen
- Die Führungsbahnen und die Grundflächen des Ständers, der Ständer- und Tischbetten sind gehärtet und geschliffen. Die Führungsbahnen sind so dimensioniert, um maximale Stabilität und Genauigkeit zu erzielen.
- Die Verschiebung der Y- und Z-Achse erfolgt auf vorgespannten INA-RUS Rollen-umlaufschuhen, die Verschiebung der X-Achse erfolgt auf Linearführungen und vorgespannten Rollenwagen. Das ermöglicht eine schnelle dynamische Reaktion und gewährleisten eine hohe Positioniergenauigkeit.
Achsenverschiebung
- Die Verschiebung der Maschinenachsen erfolgt über geschliffene und gehärtete Präzisions-Kugelrollspindeln mit vorgespannten Doppelmuttern, um das Spiel zu minimieren und um eine niedrige Reibung beim Positionieren auf allen Achsen zu erzielen.
- Die Achsenbewegung erfolgt durch bürstenlose AC-Antriebe.
- Überwachung der Achsenlage erfolgt durch HEIDENHAIN Maßstäbe mit Auflösegenauigkeit von 0.001 mm
Gewichtsausgleichsystem
- •Das hydraulische Gewichtsausgleichssystem am Fräskopf (Y-Achse) reduziert die Trägheitseffekte auf ein Minimum mit dem Ergebnis einer guten Positioniergenauigkeit und einer glatten Konturbearbeitung
Fräskopf
- Der Kopf ist aus stabilisiertem Meehanite-Guß GB/300 gefertigt und verschiebt innerhalb des Ständers auf 4 Führungsbahnen. Durch das verwendete Justierungssystem erzielt man Genauigkeit und Steifigkeit bei jeder Anwendungsart.
Spindelmotor
- Der AC Brushless SIEMENS Spindelantrieb (55 kW) ist mit einem Zweistufen-ZF-Getriebe stufenlos regelbar.
Spindel
- Spindelaufnahme ISO 50 BIG PLUS mit automatischer Werkzeugklemmung. Die Verstellung (W-Achse) der Bohrspindel ist 900 mm und der Durchmesser ist 150 mm. Die Oberfläche ist komplett nitriert.
- Der Einsatz von selbstschmierenden Buchsen (mit Ölrückströmung) und der Zwangsumlauf des Öls in den Bereichen höher Wärmeentwicklung gewährleisten größte Thermostabilität.
Kühl- und Schmiersystem
- Das Kühlsystem kühlt das Öl, welches um die Spindel, die Lager und das Getriebe, zur thermischen Stabilität des Kopfes und der Spindel, zirkuliert.
- Dieses wirksame Kühlungssystem der Lager ermöglicht 3000 U/min
- PLC-Kontrolle der Bohrspindeltemperatur. Dieses System ermöglicht eine bessere Steuerung der leistungsfähigen Kühlanlage und einen Ausgleich der thermischen Expansion.
Kühlmittelanlage für das Werkzeug
- Kühlmittelanlage für das Werkzeug mit 1.200 Liter Kühlmittelbehälter, Pumpe mit 4 bar Druck, Fördermenge 28 Liter/min.
Führungsbahnabdeckungen
- Stahl-Teleskopabdeckungen für X- und Z-Achse, Faltenbalgabdeckung mit Stahllamellen für Y-Achse
Konfiguration:
- Grundmaschine mit X = 4.000 mm, Y = 3.000 mm, Z = 2.500 mm, W = 900 mm
- CNC-Steuerung SINUMERIK 840 D Solution Line
- Tischaufspannfläche 2.000 x 2.500 mm, 25.000 kg
- Bohrpinole Ø 150 mm, ISO 50 BIG PLUS
- 55 kW, 3.000 min-1, 2-stufiges ZF-Getriebe (NEU)
- 60-fach Werkzeugwechsler
- Ausdreh- und Plankopf D´ANDREA, UT5-630S
- Universalfräskopf -stufenlos-, TUPC
- Autom. Kopfwechselsystem
- Bedienpult auf verfahrbarem Podest
- Kompletteinhausung ohne Dach
- Kühlmittelanlage mit IKZ und Späneförderer
Betriebsstunden | |
Maschine EIN | ca. 15.040. h |
Programmlauf | ca. 5.433 h |
Betriebsstunden D'Andrea UT5 | ca. 288 h |
Betriebsstunden NC-Fräskopf | ca. 1.443 h |
Arbeitsbereich | |
X-Achse, Tisch-Querverstellung | 4.000 mm |
Y-Achse, Vertikalbewegung Spindelstock | 3.000 mm |
Z-Achse, Längsverstellung Ständer | 2.500 mm |
W-Achse, Pinolenverstellung | 900 mm |
B-Achse, Tisch-Rundverstellung | 360 Grad |
B-Achse, Positionierbarkeit | 360.000 x 0,001° |
Bearbeitungseinheit | |
Spindeldurchmesser | 150 mm |
Feste Spindelausladung, Länge | 280 mm |
Kleinster Abstand, Vorderkante Spindel bis Tischmitte | -162/+88 mm |
Tiefste Stellung über Tischoberfläche | 0 mm |
Werkzeugaufnahme (Kurzkegel nach DIN 69871) | ISO 50 BIG PLUS, Form AD |
Antriebsleistung max. | 55 kW |
Max. Drehmoment an der Spindel | 2.917 Nm |
Spindeldrehzahl, stufenlos regelbar | 5-3.000 min-1 |
NC-Rundtisch | |
Tischplatte aus Meehanite Guß GB/GC 300 in doppelwandiger Ausführung, thermisch stabilisiert. | |
Der Tisch rotiert auf einem Lagerkranz mit eingearbeiteten hydrostatischen Drucktaschen | |
Dadurch entsteht eine wirksame hydrostatische Lagerung, die maximale Gleitfähigkeit gewährleistet und den Stick-Slip Effekt, auch bei größter Belastung, ausschaltet | |
In der Tischmitte befinden sich ein zweireihiges Radial-Rollenlager und ein Axial-Kugellager zur Vorspannung des hydrostatischen Lagerkranzes. In dieser Ausführung erreicht das System höchste Steifigkeit, höchste Belastungsfähigkeit und maximale Geschmeidigkeit | |
Antrieb der Tischplatte durch Zahnrad und vorgespannte Doppelritzel | |
Getriebe im Ölbad, Antrieb durch SIEMENS AC Motor, 45 Nm | |
System zur Tischklemmung mit automatischer Kompensation, Druck 90 bar | |
Messsystem – hochpräziser Drehgeber Fabr. HEIDENHAIN | |
Aufspannfläche | 2.000 x 2.500 mm |
Max. Drehgeschwindigkeit | 1,5 min-1 |
Max. Belastung (max. 150 mm außer Tischm.) | 25.000 kg |
T-Nutenbreite | 28 mm |
T-Nutenabstand | 200 mm |
Positionierbarkeit | 360.000 x 0,001° |
Max. Verfahrgeschwindigkeiten | |
Vorschubbereich für X-Y-Z-Achse | 20.000 mm/min |
Vorschubbereich für W-Achse | 10.000 mm/min |
B-Achse | 1,5 min-1 |
Werkzeugmagazin | |
Magazintyp | Kettenmagazin |
Anzahl der Magazinplätze | 60 |
Max. Ø ohne freie Nebenplätze | 125 mm |
max. Ø mit freien Nebenplätzen | 230 mm |
Max. Werkzeuglänge | 600 mm |
Max. Werkzeuggewicht | 20 kg |

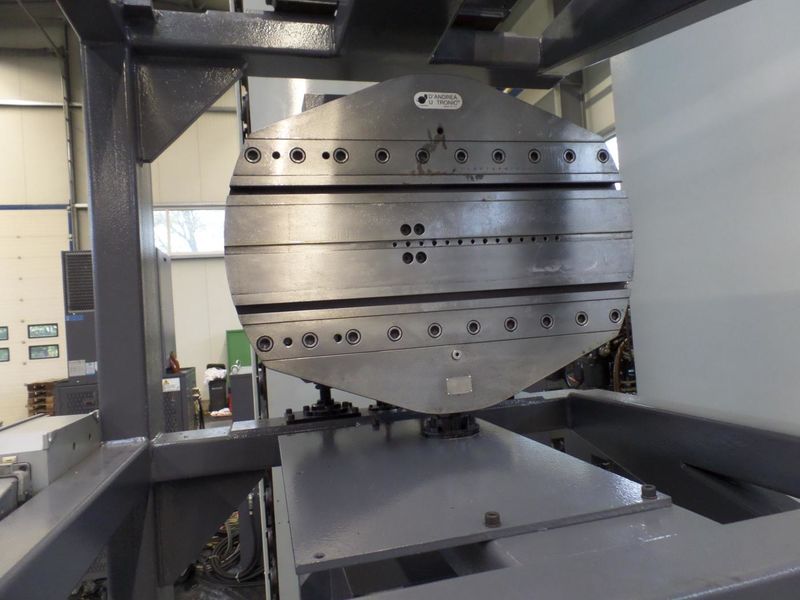

Plan-Drehkopf D'Andrea, UT5 | |
Elektronischer Ausdreh- und Plankopf, Mod. UT5-630, der durch die U-Achse der Maschine gesteuert wird. Verwendung für Ausdreh- und Bohrbearbeitung, Gewindeschneiden, Radienfertigung durch Interpolation mit anderen Achsen der Maschine. | |
Durchmesser der Planscheibe | 630 mm seitlich abgeflacht |
Hub des Werkzeugschlittens | 200 mm |
Max. Ausdrehdurchmesser | 1.250 mm |
Max. Drehzahl | 250 mm |
Max. Vorschubkraft | 500 daN |
Manueller Werkzeugwechsel | |

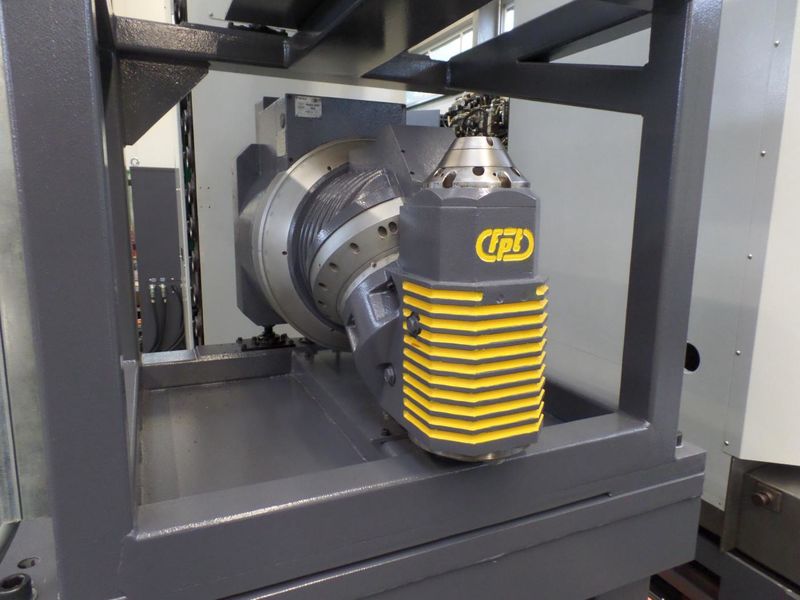

Universal-Fräskopf TUPC | |
Automatischer stufenlos positionierbarer 2-Achs-Fräskopf. Durch ein spezielles System kann der Fräskopf in beiden Achsen stufenlos mit einer Auflösung von 0,001° positioniert werden. Das Schwenken der beiden Achsen wird durch die CNC gesteuert | |
Werkzeugaufnahme n. DIN 69871 | ISO 50 BIG PLUS, Form AD |
Max. Leistung | 30 kW |
Max. Drehmoment | 1.200 Nm |
Automatisches Kopfwechselsystem für 2 Köpfe | |

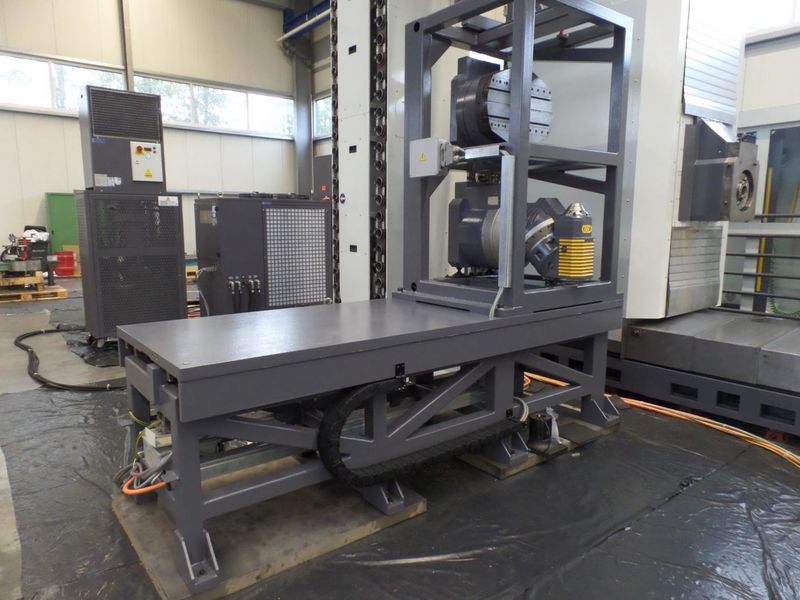

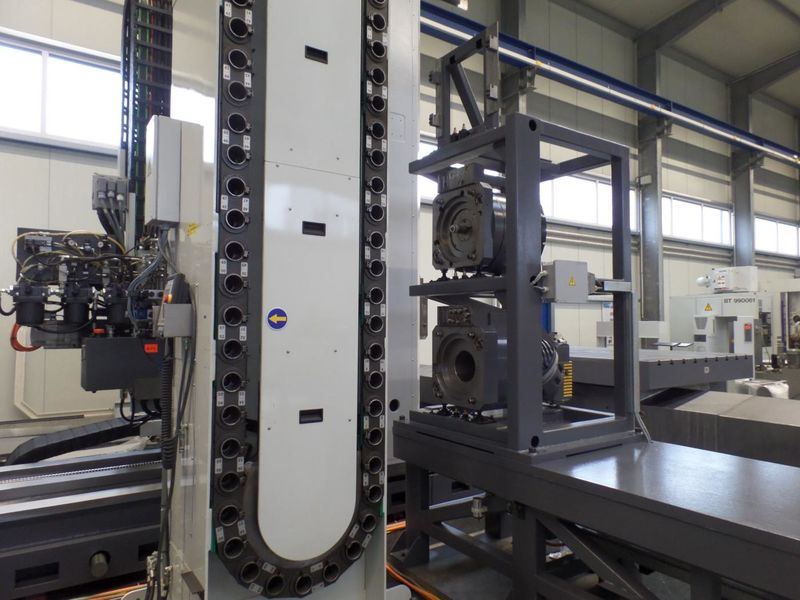

Automatisches Kopfwechselsystem für 2 Köpfe und Abdeckplatte für die Bohrspindel, integriert links neben dem Maschinenständer. Vertikal aufgebautes, verfahrbares Magazin mit 3 Plätzen zum automatischen Be- und Entladen des NC-Fräskopfs sowie des D’Andrea Plan-Drehkopfs. | |
Verfahrbares Bedienpult | |
Verfahrbares Bedienpult mit motorisierter Quer- und hydraulischer Senkrechtbewegung. Vertikalweg 2.000 mm, Querweg 1.000 mm. | |
Einhausung | |
Komplette Einhausung (ohne Dach) des Maschinenarbeitsraumes, Höhe 3.500 mm. Der Späneförderer ist zwischen Maschinenbett und Ständer untergebracht, Auswurf links. Die Kabine ist mit zwei Schiebetüren an der Vorderseite des Tisches (je mit 2.000 mm Öffnung für eine Gesamtöffnung von 4.000 mm) und zwei Türen an der Rückseite (je eine links und rechts vom Ständer) versehen. Sämtliche Türen werden durch Türendschalter überwacht. | |

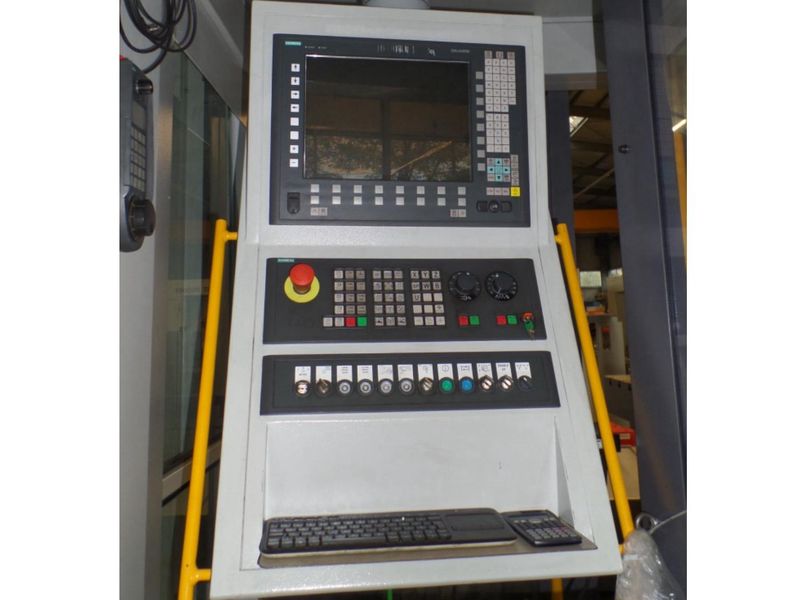

Numerische Steuerung SINUMERIK 840 D Solution Line | |
NCU 730.2 Basis, CNC-Nutzerspeicher mit 3Mbyte | |
PCU 50.3 mit | |
Intel Pentium M Mobile 2 GHz/1Gbyte | |
Festplatte 40 GB | |
Integrierte Grafik 2D/3D | |
Betriebssystem Windows XP ProEmbSys | |
2 Ethernet 10/100 Mbit/s | |
4 USB 2.0 | |
1 Schnittstelle PROFIBUS/MPI | |
Bedienerschnittstelle HMI advanced | |
Bedientafel mit Farbdisplay 15“, 1024x768 pixel | |
Handsteuerpult mit Visualisierung der Werte Mod. HT 2 | |
Option DNC | |
Kühlmittelanlage | |
Innere Hochdruck-Kühlung durch das Werkzeug mit Papierfilter und Einstellung durch Potentiometer. Einrichtung zur Übertragung des Kühlmittels für den NC-Fräskopf. | |
Äußere Kühlmittelzufuhr 28l/min – 4 bar | |
Innere Kühlmittelzufuhr 28l/min – 40 bar - Tankinhalt 1.200 l | |
Die Durchflussmenge ist mittels eines Potentiometers oder über JOG-Tasten einstellbar. | |
Installationsdaten | |
Betriebsspannung | 3~ 400/230 V |
Frequenz | 50 Hz |
