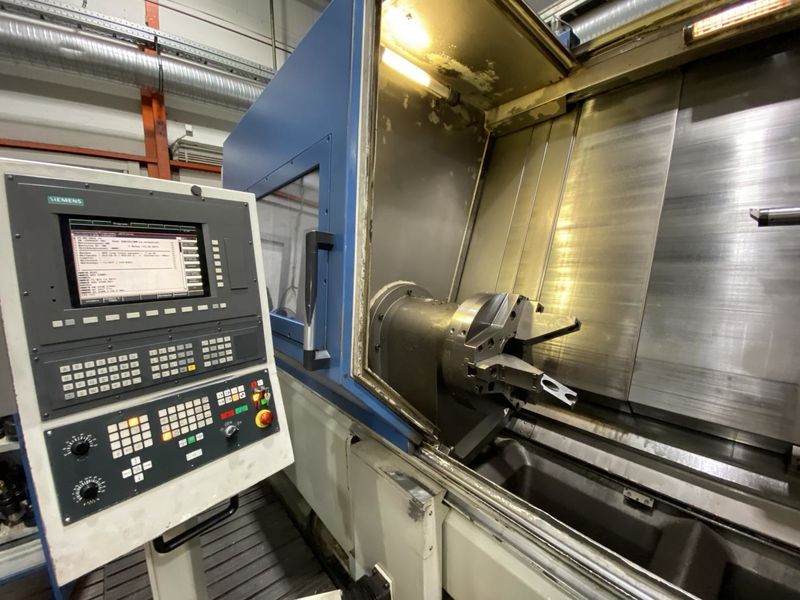

CNC-Drehmaschine BOEHRINGER VDF 400 CM
Details
| Fabrikat: | BOEHRINGER |
| Typ: | VDF 400 Cm |
| Baujahr: | 1998 |
| Steuerung: | SIEMENS SINUMERIK 840 C |
Haben Sie noch fragen?
Kontaktieren Sie uns unter
Beschreibung
Ausstattung & Zubehör
- Schwere CNC Drehmaschine für Dreh-, Fräs- und Bohroperationen
- 1 St. selbstzentrierende Lünette Ø 200 - 430 mm
- Kühlmittelanlage in Späneförderer integriert
- Vollspannzylinder
- Kraftspannfutter FORKARDT 3 NHF 500-160
- Umfangreiche Ausstattung an div. Werkzeugaufnahmen und angetriebenen Werkzeugen
| Arbeitsbereich | |
| Umlaufdurchmesser ü. Bett | 750 mm |
| Umlaufdurchmesser ü. Bettschlitten | 700 mm |
| Planweg (X-Achse) | 620 mm |
| Spitzenlänge | 3.000 mm |
| Vorschubantriebe | |
| Vorschubgeschwindigkeit | 0,1 - 10.000 mm/min |
| Eilgang | 10 m/min |
| Vorschubkraft beim Bohren | 20 kN |
| Hauptspindel mit C-Achs-Funktion | |
| Spindelkopfaufnahme | Gr. 15 DIN 55026 |
| Spindelbohrung | 132 mm |
| Spindeldurchmesser im vorderen Lager | 190 mm |
| max. Drehzahl | 2.000 min-1 |
| max. Drehmoment | 4.100 Nm |
| max. Vorschubkraft | 20 kN |
| Getriebestufen | 2 |
| Leistung | 50 kW, 65 kW (60% ED) |
| Kraftspannfutter | FORKHARDT 3NHF 500-160 |

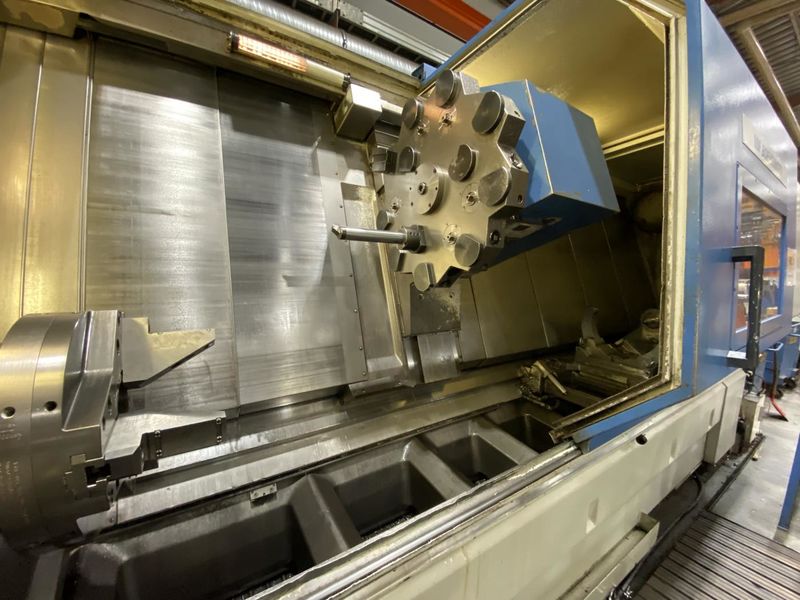

| Werkzeugrevolver | |
| Anzahl Plätze | 12 St. |
| Werkzeugaufnahme | VDI 60 DIN 69880-60x94 |
| Angetriebene Werkzeuge | 6 St. |
| Reitstock | |
| Pinolendurchmesser | 130 mm |
| Pinolenhub | 120 mm |
| Kegelaufnahme | SK 40 |
| Pinolen-Axialkraft -einstellbar- | 25 kN |
| Abmessungen und Gewicht | |
| Platzbedarf L x B x H | 8,50 x 4,20 x 2,90 m |
| Gewicht ca. | 28.000 kg |
